KNX schakelactor, inbouw, 1-voudig, 10 A, kabelaansluiting TYB601B
EAN-nummer
3250616059382
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
Technische eigenschappen
Aansluitmogelijkheden
-
Met KNX-bussysteemJa
-
Met bussysteem KNX RFNee
Instellingen
-
Ondersteunde instelmodusETS
Afmetingen
-
Hoogte44 mm
-
Breedte43 mm
-
Diepte22 mm
-
Inbouwdiepte40 mm
Materiaal
-
KleurLichtgrijs
Samenstelling
-
Met schakelaar voor handbedieningJa
-
Radiofrequentie bidirectioneelNee
Stroom / temperatuur
-
Nominale stroom10 A
-
Stroomverbruik bus in ruststand5 mA
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Vermogen gloeilamp 230 V600 - 600 W
-
Uitgangsvermogen500 W
-
Gloei- en halogeenlamp 230 V600 W
Spanning
-
Nominale spanning Ue230 - 230 V
-
Systeemspanning30 VDC via bus
-
Netspanning via bus21 - 32 V
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-5 - 45 °C
Aansluiting
-
Aansluitdoorsnede massieve ader0.75 - 2.5 mm²
-
Aansluitdoorsnede soepele ader0.75 - 2.5 mm²
Teksten
-
AansluitwijzeMet schroefklemmen
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding TYB601B
-

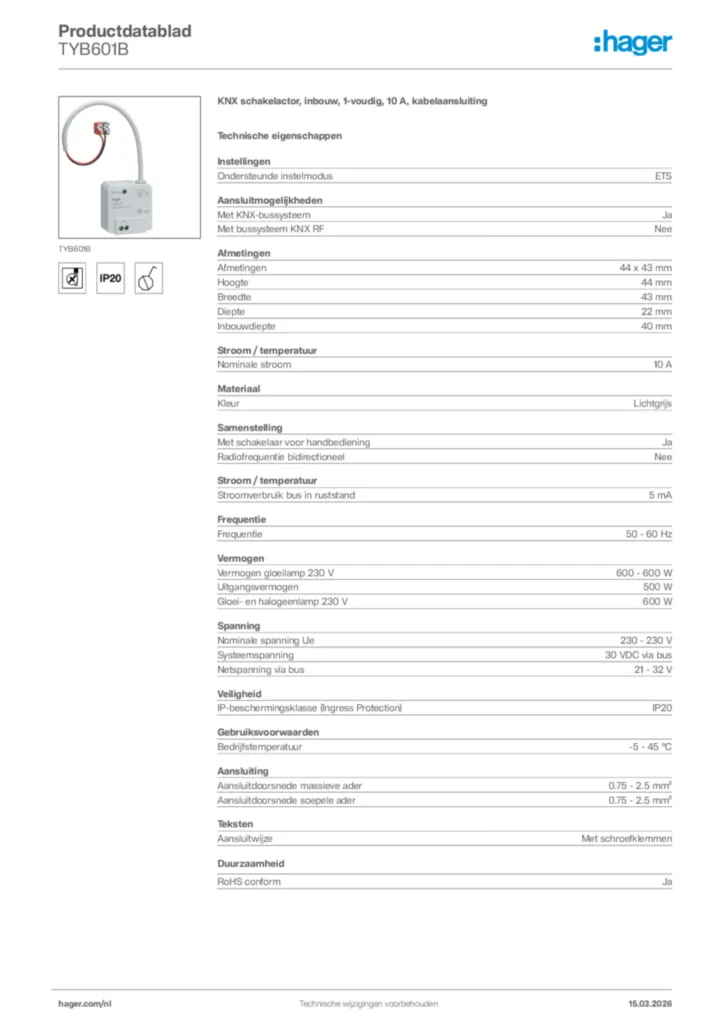

Product datasheet
Hager Productdatablad TYB601B
KNX schakelactor, inbouw, 1-voudig, 10 A, kabelaansluiting
PDF -
Installatiehandleiding
LEAFLET ID1_6LE000364B_TYB601B_TXB601B_FR_NL
Installatiehandleiding fr-FR, nl-NL 2019-11-08
PDF443,05 kB -
Korte handleiding eindgebruiker
Korte handleiding eindgebruiker en-GB 2019-11-08
PDF334,01 kB -
KNX-productdatabase
ETS Database for TYB601B
KNX-productdatabase en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD151,58 kB -
Toepassingsgids
Application description ETS TYB601B
Toepassingsgids en-GB, pl-PL 2013-10-28
PDF2,87 MB
Application description ETS TYB601B
Toepassingsgids en-GB, nn-NO, pl-PL 2014-01-08
PDF2,90 MB
Application description ETS TYB601B
Toepassingsgids nl-NL 2013-10-28
PDF2,90 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-01-13
PDF129,43 kB
Meer documentatie
