TYA610C

KNX schakel-/jaloezie-actor 10-voudig, 16 A
Bestelnummer
TYA610C
EAN-nummer
3250616059764
Verpakking
1 stuk
Artikelgroep
W30
Brutoprijs
€ 552,00 / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      2204
    • Montagevoorschriften
      DIN-rail
  • Functies
    • Functie
      met positioneringsfunctie voor jaloezie- en lamellenstand ; met veiligheidsfuncties bijv. voor wind, regen, alarm ; met zonweringsfunctie
    • Modus
      willekeurige mix met stuur- en schakelfunctie mogelijk
  • Bedienen en signaleren
    • Signaallamp
      ja
    • Weergave/display
      Status-led geïntegreerd in de handbedieningstoets
    • Handschakelaar/-impulsdrukker
      Handbedieningstoetsen voor aan/uit (op/neer) en busfunctie aan/uit per kanaal/apparaat
    • Toets/impuls-drukkerknop
      met verlichte programmeertoets
  • Connectiviteit
    • Bussysteem Funkbus
      Nee
    • Bussysteem LON
      Nee
    • Bussysteem Powernet
      Nee
  • Spanning
    • Uitgangsspanning
      230 V~
    • Systeemspanning
      30 VDC via bus
  • Afmetingen
    • Moduulbreedte
      6 TE
  • Vermogen
    • C-load
      Nee
  • Materiaal
    • Kleur
      lichtgrijs
  • Lichtbesturing
    • TL lampen met elektronische voorschakeling
      20 x 36 W
    • Capacitieve belasting
      1200 VA
  • Besturing van TL-lampen
    • Vermogen spaarlampen
      18x23W
    • Max. vermogen met fluorescentielampen gecompenseerd in serie (duoschakeling)
      20 x 36 W
  • Besturing van LED-verlichting
    • 230 V LED-lampen
      18 x 23 W
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      0,75 - 2,5 mm²
    • Aansluitdoorsnede massieve aders
      0,75 - 2,5 mm²
    • Soort contact
      10 maakcontacten
    • Aansluittype
      Met QuickConnect-steekklemmen
    • Soort verbinding
      QuickConnect
  • Levering
    • Busaankoppelaar inclusief
      Ja
  • Samenstelling
    • Modulaire uitbreidingsmogelijkheid
      Nee
    • Potentiaalvrij
      met potentiaalvrije maakcontacten ook als verbreekcontact programmeerbaar
    • Different phases connectable
      Ja
    • With slide for manual switch
      Ja
  • Toepassing
    • Differentiatie functie 3 WEB
      met steekklemmen
  • Veiligheid
    • Beschermingsgraad (IP)
      IP20
  • Identificatie
    • Hoofddesignreeks
      KNX

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

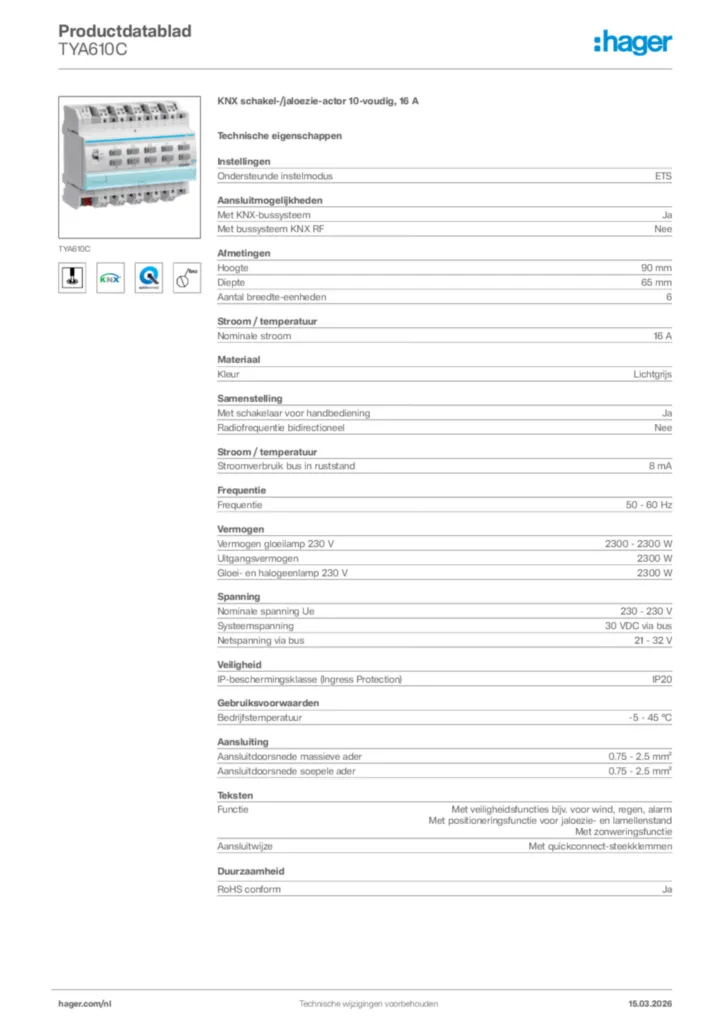

  • Afbeelding voor TYA610C
