KNX schakel-/jaloezie-actor 6-voudig, 16 A capacitief TYA606D
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Technische eigenschappen
Aansluitmogelijkheden
-
Met KNX-bussysteemJa
-
Met bussysteem KNX RFNee
Instellingen
-
Ondersteunde instelmodusETS
Afmetingen
-
Hoogte90 mm
-
Diepte65 mm
-
Aantal breedte-eenheden4
Installatie, montage
-
Gemonteerd opDIN-rail
Materiaal
-
KleurLichtgrijs
Samenstelling
-
Met schakelaar voor handbedieningJa
-
Radiofrequentie bidirectioneelNee
Stroom / temperatuur
-
Max. schakelstroom16 A
-
Nominale stroom IN16 A
-
Stroomverbruik bus in ruststand3 mA
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Vermogen gloeilamp 230 V2300 - 2300 W
-
Uitgangsvermogen2300 W
-
Gloei- en halogeenlamp 230 V2300 W
-
Vermogen gloeilamp2300 - 2300 W
Spanning
-
Nominale spanning Ue230 - 230 V
-
Systeemspanning30 VDC via bus
-
Netspanning via bus21 - 32 V
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-5 - 45 °C
Aansluiting
-
Aansluitdoorsnede massieve ader0.75 - 2.5 mm²
-
Aansluitdoorsnede soepele ader0.75 - 2.5 mm²
Teksten
-
FunctieMet veiligheidsfuncties bijv. voor wind, regen, alarm, Met positioneringsfunctie voor jaloezie- en lamellenstand, Met zonweringsfunctie
-
AansluitwijzeMet quickconnect-steekklemmen
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding TYA606D
-

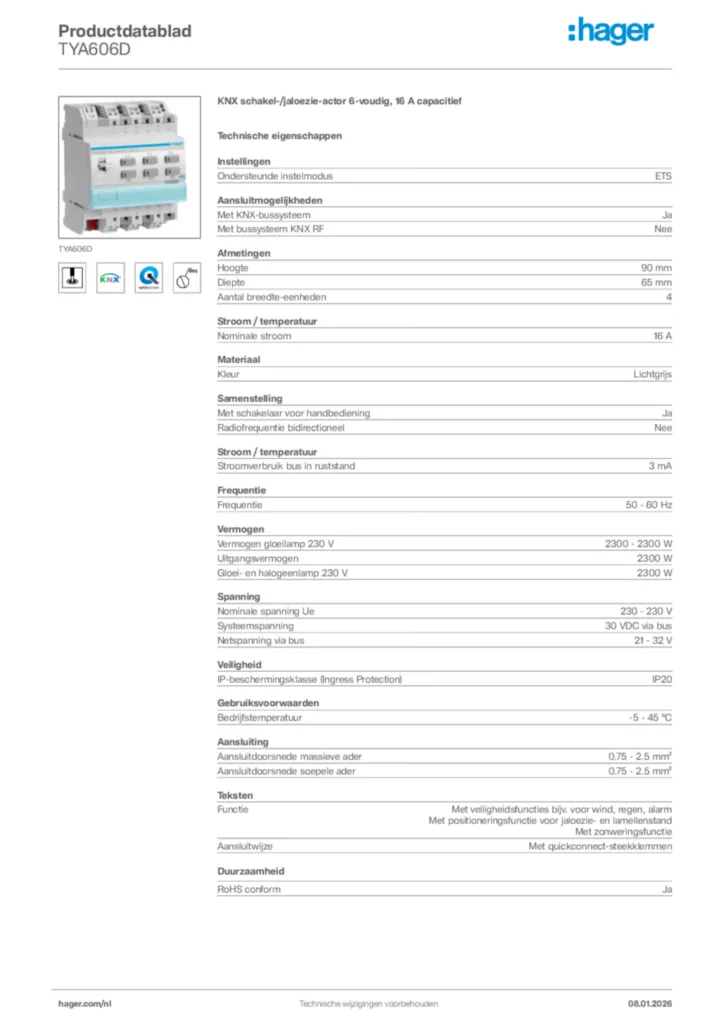

GeneratedProductDatasheet
