TXB344

Schakelaarinterface, 4 ingangen + 4 led-uitgangen
Bestelnummer
TXB344
EAN-nummer
3250616049055
Verpakking
1 stuk
Artikelgroep
W25
Brutoprijs
€ 109,30 / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • bussysteem EIB
    • Montagevoorschriften
      • inbouw
  • Functies
    • Busmodule afneembaar
      • Nee
    • easy link functies
      • Schakel-, dim-, jaloeziebesturings-, geforceerde besturings-, scène-, verwarmings- en tijdschakelaarfuncties
    • Additionele ETS-functies
      • Extra ETS-functies: indicator 1 en 2 byte, 2-kanaals modus, standenschakelaarfunctie
  • Compatibiliteit
    • Bijpost
      • bijpost voor tastsensor lichtscène
  • Bedienen en signaleren
    • Toets/impuls-drukkerknop
      • met programmeertoets en rode programmeerled
  • Connectiviteit
    • Binaire ingangen
      • met 4 onafhankelijke binaire ingangen voor potentiaalvrije contacten
      • met 4 vrij parametreerbare uitgangen voor LED-aansturing
    • Accessory
      • Nee
    • Reserveonderdeel
      • Nee
  • Spanning
    • Ingangsspanning
      • 5 V
    • Netspanning via bus
      • 21…32 V DC
    • Systeemspanning
      • 30 VDC via bus
  • Stroom
    • Aantal ingangen
      • 4
    • Ingangsstroom per ingang
      • 0.85 mA
  • Afmetingen
    • Afmetingen (L x B x H)
      • 38 x 35 x 12 mm
    • Moduulbreedte
      • 0 TE
  • Kabellengte
    • Maximale kabellengte met drukknoppen
      • 5 mm
  • Meting
    • Ingangsspanning
      • per kanaal 5 V
  • Materiaal
    • Kleur
      • grijs
    • Bestandsdeel
      • polyamide (PA)
  • Montage
    • Montagewijze
      • voor inbouw- en hollewandmontage
  • Aansluiting
    • Aderdoorsnede (flexibel)
      • 0.75…2.5 mm²
    • Aderdoorsnede (star)
      • 0.75…2.5 mm²
    • Aansluiting op
      • Potentiaal vrij, schakelaar, drukknop, geautomatiseerd systeem
    • Busaankoppelaars
      • met geïntegreerde busaankoppelaar
    • Aansluittype
      • Met kabel voorgemonteerd
    • Busaansluittype
      • busaansluiting via aansluitklem
  • Kabel
    • Leidinglengte verlengbaar tot
      • max. 5 m
  • Instellingen
    • Ondersteunde instelmodus
      • system
      • easy
  • Levering
    • Busaankoppelaar inclusief
      • Ja
  • Toepassing
    • Differentiatie functie 3 WEB
      • met geïntegreerde busaankoppelaar
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
    • Halogeenvrij
      • Nee
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • 0…45 °C
    • Opslag-/transporttemperatuur
      • -20…70 °C
  • Identificatie
    • Hoofddesignreeks
      • KNX

Downloads

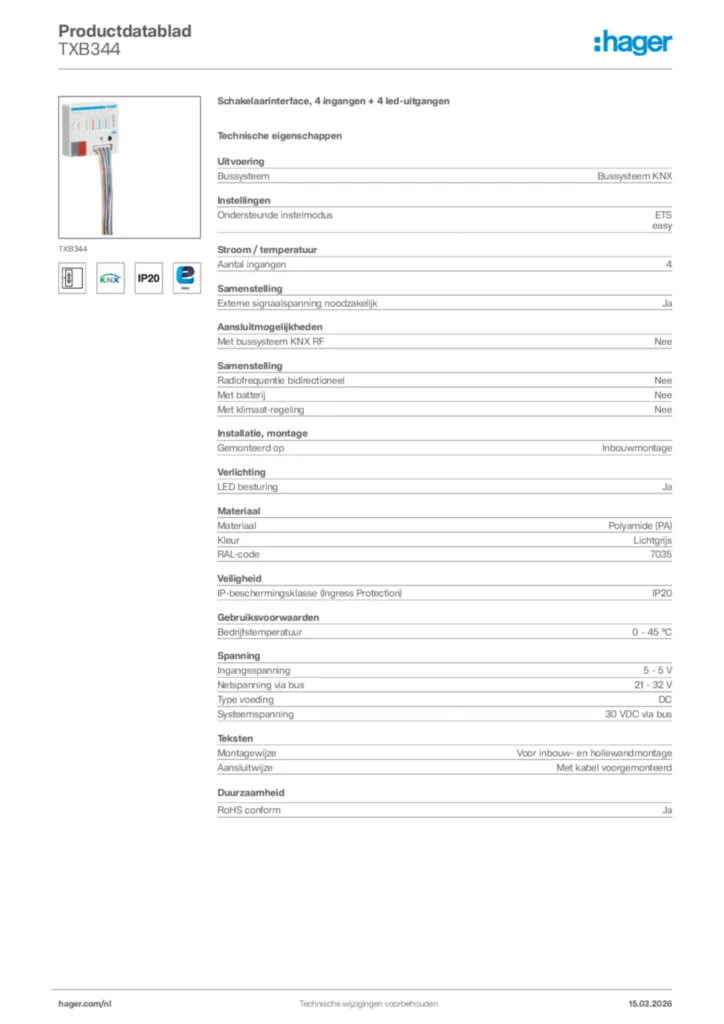

  • Afbeelding voor TXB344

  • Normen en milieu

  • Product environmental profile for TXB344

    PDF
    313 KB
  • Gebruikshandleidingen

  • Instruction manuals for TXB344

    PDF
    2 MB
  • Montagehandleiding voor TXB344

    PDF
    2 MB
  • Productdatabank KNX

  • Product-Database ETS for TXB344

    VD2
    152 KB
  • Productdatabank tebis KNX voor TXB344

    VD2
    152 KB
  • Applicatiebeschrijving ETS

  • Applicatiebeschrijving voor TXB344

    PDF
    2 MB
  • Application guides ETS / easy link for TXB344

    PDF
    2 MB
  • Application guides ETS / easy link for TXB344

    PDF
    1 MB
  • Application guides ETS / easy link for TXB344

    PDF
    913 KB
  • Applicatiebeschrijving voor TXB344

    PDF
    1 MB
  • Functiebeschrijving TX100

  • Function descriptions TX100 for TXB344

    PDF
    1 MB
  • Functiebeschrijving TX100(B) voor TXB344

    PDF
    2 MB
  • Function descriptions TX100 for TXB344

    PDF
    1 MB
  • Function descriptions TX100 for TXB344

    PDF
    2 MB
Weitere Downloads
*Technische wijzigingen en fouten voorbehouden, alsmede prijswijzigingen. Alle prijzen zijn bruto, exclusief btw.
