TXA026

Set: KNX schemerschakelaar TXA025 met lichgevoelige cel opbouw EE003
Bestelnummer
TXA026
EAN-nummer
3250617579292
Verpakking
1 stuk
Artikelgroep
W20

Dit product is niet meer leverbaar, maar de technische informatie is nog wel te raadplegen.


Voor vragen over eventuele vervangende producten kun je contact met ons opnemen via: 0736428584 of support@hager.nl

Technische eigenschappen

  • Design
    • Bus systeem
      • bussysteem EIB
    • Montagevoorschriften
      • DIN-rail
  • Functies
    • Functie
      • voor schakel-, dim- en jaloeziefuncties
  • Uitvoering
    • Aantal modulen
      • 2
  • Bedienen en signaleren
    • Toets/impuls-drukkerknop
      • met programmeertoets en rode programmeerled
  • Connectiviteit
    • Accessory
      • Nee
    • Reserveonderdeel
      • Nee
  • Spanning
    • Netspanning via bus
      • 21…32 V DC
    • Systeemspanning
      • 30 VDC via bus
  • Stroom
    • Aantal ingangen
      • 6
  • Afmetingen
    • Diepte geïnstalleerd product
      • 65 mm
    • Hoogte geïnstalleerd product
      • 85 mm
    • Lengte in mm
      • 36 mm
    • Breedte geïnstalleerd product
      • 64 mm
    • Moduulbreedte
      • 2 TE
    • Maximale kabellengte voor sonde-aansluiting
      • 100 m
  • Kabellengte
    • Maximale kabellengte tussen ontvanger en zender/signaalgever
      • 100
  • Vermogen
    • Vermogensverlies bij nominale stroom
      • 0.3 W
  • Sensor
    • Sensor/voeler
      • met helderheidssensor IP65 opbouw
  • Materiaal
    • Kleur
      • grijs
  • Lichtbesturing
    • Meetbereik lichtsterkte
      • 2 / 20000 Lux
    • Meetbereik helderheid, lineair
      • 2…20000 lx
  • Besturing van LED-verlichting
    • led
      • met 2 status-LEDs
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 1 - 6 mm²
    • Aansluitdoorsnede massieve aders
      • 1,5 - 10 mm²
    • Busaankoppelaars
      • met geïntegreerde busaankoppelaar
    • Aansluittype
      • met schroefklemmen
    • Busaansluittype
      • busaansluiting via aansluitklem
    • Soort verbinding
      • schroeftechniek
  • Instellingen
    • Ondersteunde instelmodus
      • system
      • easy
    • Instellingen
      • Helderheid instelbaar via potentiometer
  • Samenstelling
    • Aantal kanalen
      • 1
    • Type voeler
      • EE002 - EE003
    • Helderheid
      • zes helderheidsgrenswaarden voor onafhankelijke aansturing van schakelkanalen
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • 0…45 °C
    • Opslag-/transporttemperatuur
      • -20…70 °C
  • Identificatie
    • Hoofddesignreeks
      • KNX
  • Instructies
    • Instructietekst
      • Dubbel afgeschermde kabel voor aansluiting van de helderheidssensor opbouw of voor verlenging van de aansluitleiding van de helderheidssensor inbouw.

Downloads

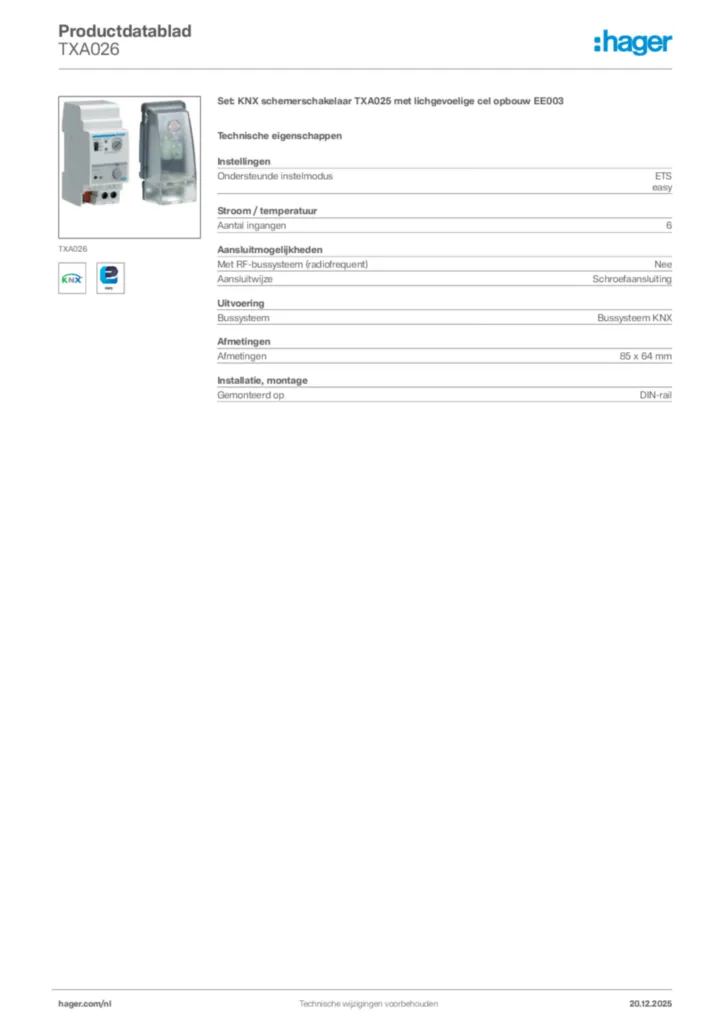

  • Afbeelding voor TXA026
