TRE221

KNX-RF rolluik/jaloezieactor IP55 opbouw, wit quicklink
Bestelnummer
TRE221
EAN-nummer
3250615989321
Verpakking
1 stuk
Artikelgroep
H55
Brutoprijs
€ 216,70 / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • KNX
    • Aantal rolluik-/jaloezieuitgangen
      • 1
  • Functies
    • Busmodule afneembaar
      • Nee
    • Additionele ETS-functies
      • extra ETS-functies: +6 scènes, modus, toestandsaanduiding, 2 x alarm
    • Functie
      • resetfunctie (naar fabrieksinstelling)
      • de repeater-functie kan ter verhoging van de radiografische reikwijdte worden ingeschakeld
    • Lichtscènes
      • het opslaan van scènes kan worden geblokkeerd
      • scènes aanroepen via ander KNX-apparaat
    • quicklink-functies
      • quicklink-functies: jaloezie, 2 scènes, gedwongen besturing, op/neerimpulsdrukker
  • Uitvoering
    • Schaltart / Variante
      • met 2 mechanische en elektronisch ten opzichte van elkaar vergrendelde relaiscontacten
  • Bedienen en signaleren
    • Signaallamp
      • ja
    • Toets/impuls-drukkerknop
      • met configuratie- en functie-toets
  • Connectiviteit
    • Protocol
      • KNX-RF
    • Ontvangercategorie
      • 2
  • Belangrijkste elektrische eigenschappen
    • Frequentie
      • 50 Hz
  • Spanning
    • Bedrijfsspanning
      • 230 V AC
    • Systeemspanning
      • 230 VAC
  • Stroom
    • Aantal ingangen
      • 0
    • Ingangs-Signaalstroom
      • 33 µA
    • Max. schakelstroom
      • 10 A
    • Schakelstroom
      • 10 A
  • Afmetingen
    • Lengte in mm
      • 150 mm
    • Hoogte
      • 35 mm
    • Breedte
      • 85 mm
  • Frequentie
    • RF-ontvangstfrequentie
      • 868,3 MHz
    • RF-zend/-ontvangstfrequentie
      • 863,3 MHz
  • Vermogen
    • Vermogen bij 230 V, AC 1
      • 2000 W
  • Meting
    • relatieve luchtvochtigheid (geen condensvorming)
      • 0…65 % (zonder condensvorming)
  • Materiaal
    • Oppervlak
      • mat
  • Besturing van LED-verlichting
    • led
      • met configuratie- en functie-led
      • met controle-led (relais gesloten)
  • Aansluiting
    • Aansluittype
      • met schroefliftklemmen
    • Busaansluittype
      • integratie via KNX-RF/TP gateway (TR131A) in KNX-TP-systeem
    • Soort verbinding
      • schroeftechniek
  • Kabel
    • trekontlasting
      • met montageplaat en trekontlastingen
  • Instellingen
    • Ondersteunde instelmodus
      • system
      • easy
      • PB
    • Lamellenverstelling bij signaalduur
      • < 1 s
    • Programmeren
      • quicklink-configuratie zonder gereedschap door middel van toetsen en led-indicatie
  • Samenstelling
    • Aantal quicklink-koppelingen
      • max. 20 zenders/ontvangers
    • Zelfvergrendeling gedurende 2 min bij signaalduur
      • > 1 s
    • Bedrijfscyclus zender
      • 1 %
    • Omschakeltijd bij richtingswisseling
      • < 0,6 s
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -10…55 °C
    • Energieverbruik
      • laag energieverbruik
  • Identificatie
    • Toepassing
      • KNX-RF - actoren
    • productfamilie:
      • productfamilie: uitvoer
    • Component van een productfamilie
      • TR
    • Hoofddesignreeks
      • Berker.Net

Downloads

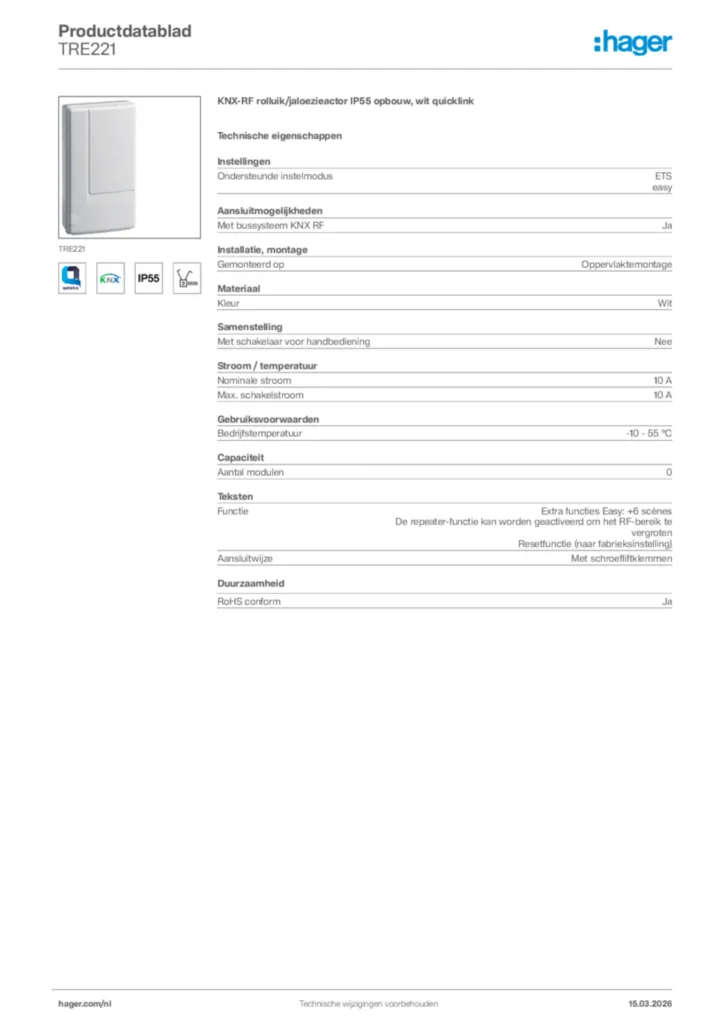

  • Afbeelding voor TRE221
