TR131A

Mediakoppelaar KNX, wit
Bestelnummer
TR131A
EAN-nummer
3250615989536
Verpakking
1 stuk
Artikelgroep
H55
Brutoprijs
€ 283,00 / stuk *

Technische eigenschappen

  • Design
    • Montagevoorschriften
      • opbouw
  • Bedienen en signaleren
    • Weergave/display
      • statusaanduiding door middel van 2-digit, rood led-display
  • Connectiviteit
    • Protocol
      • KNX-RF
    • Ontvangercategorie
      • 2
  • Belangrijkste elektrische eigenschappen
    • Frequentie
      • 868,3 MHz
  • Spanning
    • Netspanning via bus
      • 30 V DC
  • Afmetingen
    • Afmetingen (L x B x H)
      • 203 x 77 x 26,5 mm
  • Frequentie
    • Uitzendfrequentie
      • 868 MHz
    • RF-zendfrequentie
      • 868.3 MHz
  • Vermogen
    • Vermogensverlies bij nominale stroom
      • 2 W
    • RF-zendvermogen
      • < 25 mW
  • Levensduur
    • Bedrijfscyclus zender
      • 1 %
  • Materiaal
    • Kleur
      • wit
    • RAL kleur
      • RAL 9010 - Zuiver Wit
  • Aansluiting
    • Soort busverbinding
      • aansluitklemmen
    • Aantal RF-kanalen uitgangen
      • max. 512
    • Busaansluittype
      • busaansluiting via aansluitklem
  • Instellingen
    • Programmering
      • grotere functionaliteit van de KNX-RF-apparaten door de parametrering met de ETS
  • Levering
    • Onderdeel
      • met boorsjabloon, bevestigingsmateriaal, trekontlasting en aansluitklem
  • Samenstelling
    • Aantal F-kanalen ingangen
      • max. 512
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • 0…45 °C
    • Energieverbruik
      • laag energieverbruik
  • Instructies
    • Instructietekst
      • Als lijnkoppelaar voor uitbreiding van een KNX-installatie met een KNX-RF-lijn.
      • Als programmeerinterface: in pure KNX-RF-installaties kan de Mediakoppelaar KNX-RF/KNX-TP opbouw na het programmeren worden verwijderd.

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

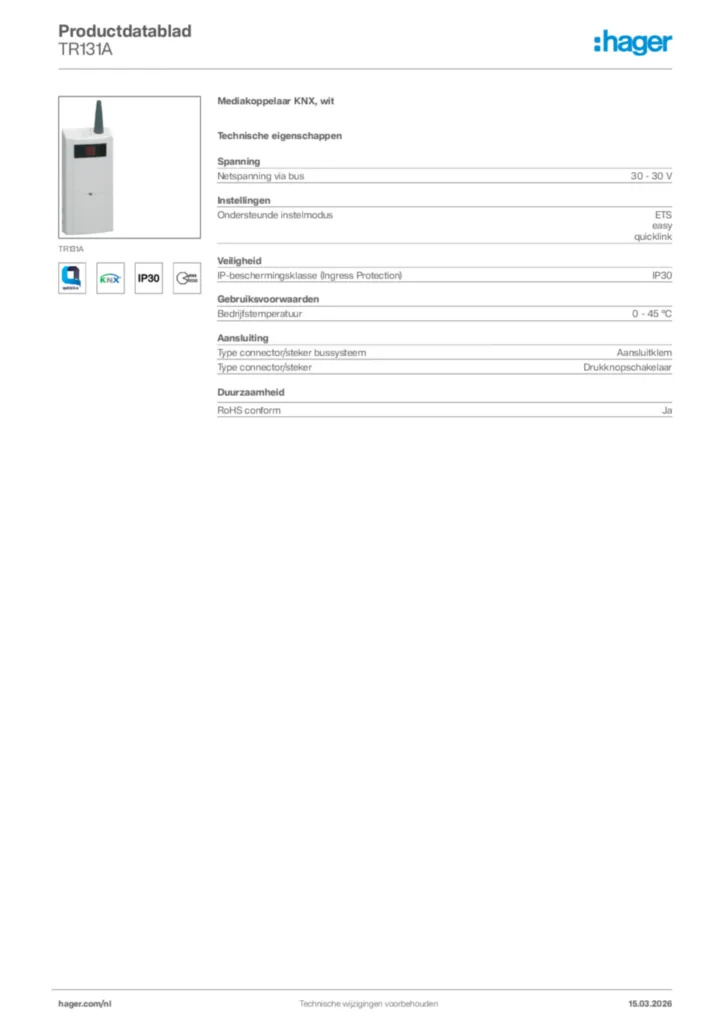

  • Afbeelding voor TR131A

  • Normen en milieu

  • Product environmental profile for TR131A

    PDF
    306 KB
  • Gebruikshandleidingen

  • Instruction manuals for TR131A

    PDF
    1 MB
  • Montagehandleiding voor TR131A

    PDF
    1 MB
  • Productdatabank KNX

  • Product-Database ETS for TR131A

    VD5
    2 MB
  • Productdatabank tebis KNX voor TR131A

    VD5
    2 MB
  • Product-Database ETS for TR131A

    KNXPROD
    1 MB
  • Productdatabank tebis KNX voor TR131A

    KNXPROD
    1 MB
  • Applicatiebeschrijving ETS

  • Application guides ETS / easy link for TR131A

    PDF
    2 MB
  • Applicatiebeschrijving voor TR131A

    PDF
    2 MB
Weitere Downloads
*Technische wijzigingen en fouten voorbehouden, alsmede prijswijzigingen. Alle prijzen zijn bruto, exclusief btw.
