Overspanningsbeveiliging T2 4-polig TNS/TT 40 kA 315 A SPB420
Brutoprijs
€ 413,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Technische eigenschappen
Capaciteit
-
Aantal modulen2,70
Spanning
-
Nominale spanning Ue240 - 415 V
-
Continue bedrijfsspanning Uc volgens IEC 61643-1350 V
-
Spanningsbeschermingsniveau omhoog volgens IEC 61643-11,50 kV
-
Spanningsbeveiligingsniveau omhoog N-PE IEC 61643-111500 V
-
Spanningsbeveiligingsniveau Up L-N (PEN)1,5 kV
-
Spanningsbeveiligingsniveau Up L-PE1,9 kV
-
Spanningsniveau omhoog L-N/PEN IEC 61643-111500 V
-
Referentietestspanning Utest AC264 V
-
Overspanningscategorie volgens IEC 60947-13
-
Nominale spanning240 - 415 V AC ± 10%
Stroom / temperatuur
-
Max. overstroombeveiliging, parallelschakeling (zekering)315 A
-
Max. overstroombeveiliging, serieschakeling (zekering)63 A
-
Max. ontlaadstroom (Imax)40 kA
-
Max. ontlaadstroom (Imax) L-N (PEN)40 kA
-
Nominale ontlaadstroom In20 kA
-
Nominale ontlaadstroom ln 8 - 20 µs L/N (PEN)20 kA
-
Nominale ontlaadstroom ln 8 - 20 µs N-PE20 kA
-
Volgstroombluscapaciteit0,1 kA
-
Reststroom Ipe≤ 1 µA
Afmetingen
-
Hoogte89,9 mm
-
Breedte49,20 mm
-
Diepte71,2 mm
-
Afstriplengte16 mm
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
TOV-gedrag op UT (N-PE)1200 V AC (200 ms / withstand mode)
-
Wijze van beschermingL-N, L-PE, N-PE
-
Stroomuitschakelfactor k1,6
-
TOV gedrag bij UT (L-N)460 V AC (120 min / safe failure mode)
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-40 - 80 °C
-
Tropenbestendigheid5 - 95%
-
Opslag-/transport-temperatuur-40 - 80 °C
-
Graad van vervuiling IEC 6642
-
Max. hoogte2000 m
Materiaal
-
ProductkleurLichtgrijs
-
RAL-code7035
-
MateriaalThermoplast
Netwerkconfiguratie
-
Type stelselTN-S, TT
-
TN-stelselNee
-
TN-C stelselNee
-
DC-stelselNee
-
IT-netwerkNee
-
TT-stelselJa
-
TN-C-S stelselNee
-
TN-S stelselJa
Samenstelling
-
Met meldcontactNee
-
Nominale belastingsstroom IL40 A
Aansluiting
-
Aansluitdoorsnede soepele ader2.5 - 16 mm²
-
Aansluitdoorsnede massieve ader2.5 - 25 mm²
-
Type connector/stekerSchroefaansluiting
-
Aantal aansluitingen1
Normen
-
Vereistenklasse IEC 61643T2
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Aandraaimoment4,5 - 4,5 NM
-
Geschikt voor binnengebruikJa
Uitvoering
-
Pooltype3P+N
Configuratie
-
Met geïntegreerde zekeringNee
Aansluitmogelijkheden
-
AansluitwijzeDIN-rail
-
AansluitwijzeSchroefaansluiting
Bediening en signalering
-
Met indicatielampjeJa
Functies
-
Geschikt voor extra systeemconfiguratieNee
Zekering
-
Kenmerken zekeringgG
Specifieke eigenschappen voor beveiliging
-
Filtertype productOSB
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SPB420
-
Productinformatieblad

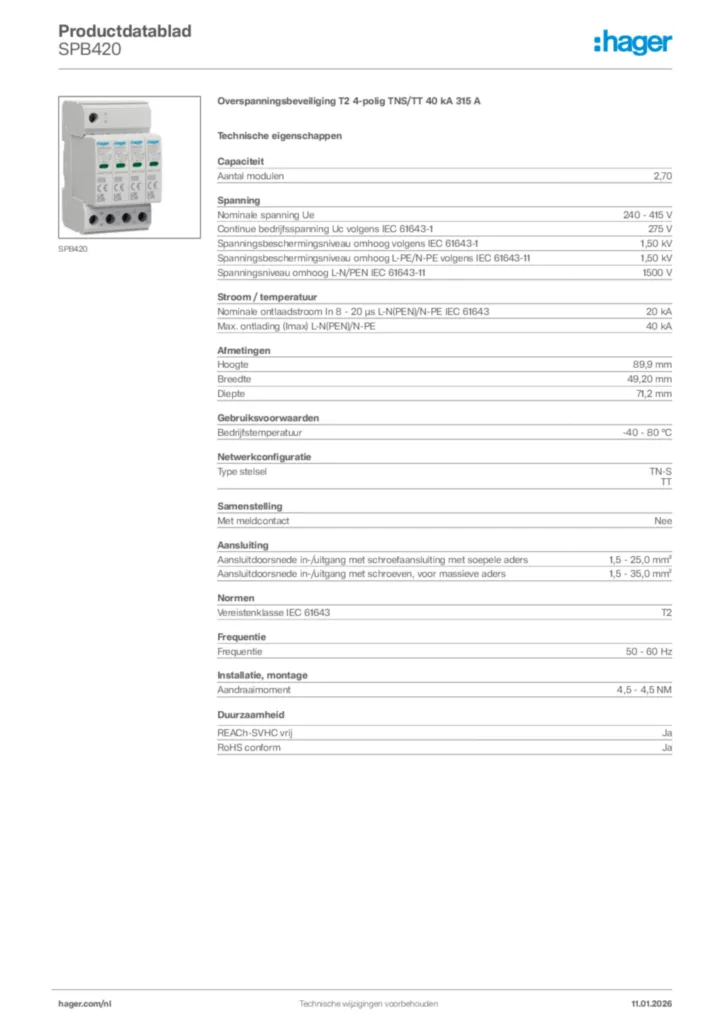

Hager Productdatablad SPB420
