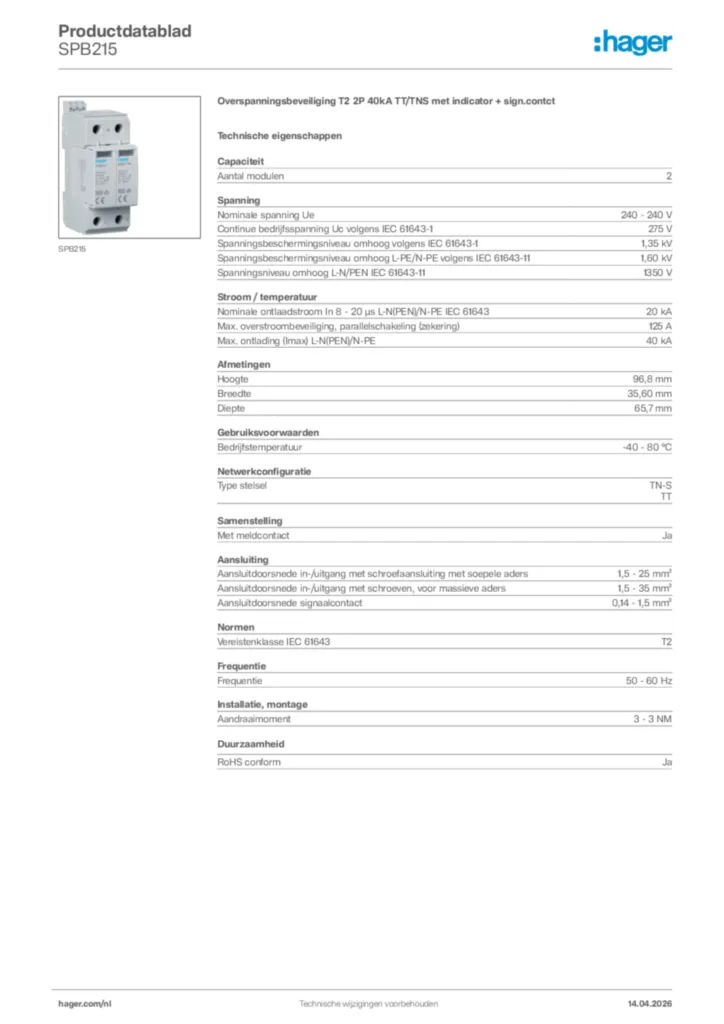

Overspanningsbeveiliging T2 2P 40kA TT/TNS met indicator + sign.contct SPB215

Name: SPB215
Brand: Hager
SKU: SPB215
Price: 199 EUR

Brutoprijs

€ 199,00

/ stuk *

catalog.product_page.transfer_button.label

Bijpassende producten
Technische eigenschappen
catalog.pageproduct.title_sustainability.h2
Downloads
Meer producten

product.page.accessories.title

Kamrail 4 product.page.accessories.products-available

Technische eigenschappen

Pooltype

1P+N
Positie N-aansluiting

Rechts

Aantal modulen

2

Nominale spanning Ue

240 - 415 V
Continue bedrijfsspanning Uc volgens IEC 61643-1

275 V
Spanningsbeschermingsniveau omhoog volgens IEC 61643-1

1,6 kV
Spanningsbeveiligingsniveau omhoog N-PE IEC 61643-11

1500 V
Spanningsbeveiligingsniveau Up L-N (PEN)

1,35 kV
Spanningsbeveiligingsniveau Up L-PE

1,6 kV
Nominale bedrijfsspanning AC (signaalcontact)

5 - 250 V
Nominale bedrijfsspanning DC (signaalcontact)

30 - 30 V
Spanningsniveau omhoog L-N/PEN IEC 61643-11

1350 V
Type voeding

AC
Referentietestspanning Utest AC

255 V
Overspanningscategorie volgens IEC 60947-1

3
Nominale spanning

240 - 415 V AC ± 10%

Kortsluitstroom (Isccr)

25 kA
Max. overstroombeveiliging, parallelschakeling (zekering)

125 A
Max. overstroombeveiliging, serieschakeling (zekering)

80 A
Nominale ontlaadstroom In

20 kA
Nominale ontlaadstroom ln 8 - 20 µs L/N (PEN)

20 kA
Nominale bedrijfsstroom AC (signaalcontact)

0,005 - 1,5 mA
Nominale bedrijfsstroom DC (signaalcontact)

1 - 1 A
Volgstroombluscapaciteit

0,1 kA
Max. ontlaadstroom (Imax)

40 kA
Max. ontlaadstroom (Imax) L-N (PEN)

40 kA
Reststroom Ipe

< 5 μA

Hoogte

96,8 mm
Breedte

35,60 mm
Diepte

65,7 mm
Afstriplengte

16 mm
Afstriplengte (signaalcontact)

7 mm

Bedrijfstemperatuur

-40 - 80 °C
Tropenbestendigheid

5 - 95%
Opslag-/transport-temperatuur

-40 - 80 °C
Graad van vervuiling IEC 664

2
Max. hoogte

2000 m

Type stelsel

TN-S, TT
TN-stelsel

Nee
TN-C stelsel

Nee
TN-C-S stelsel

Nee
TN-S stelsel

Ja
TT-stelsel

Ja
IT-netwerk

Nee
DC-stelsel

Nee

Met meldcontact

Ja
Nominale belastingsstroom IL

80 A

Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1,5 - 25 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1,5 - 35 mm²
Aansluitdoorsnede soepele ader

1.5 - 25 mm²
Dwarsdoorsnede soepele geleider (signaalcontact)

0,14 - 1,5 mm²
Aansluitdoorsnede massieve ader

1.5 - 35 mm²
Dwarsdoorsnede massieve geleider (signaalcontact)

0,14 - 1,5 mm²
Aantal aansluitingen

1

Vereistenklasse IEC 61643

T2

Frequentie

50 - 60 Hz

Aandraaimoment

3 - 4,5 NM
Geschikt voor binnengebruik

Ja

Met geïntegreerde zekering

Nee

Aansluitwijze

DIN-rail
Aansluitwijze

Schroefaansluiting
Type aansluiting (signaalcontact)

Steekaansluiting, Schroefaansluiting

Geschikt voor extra systeemconfiguratie

Nee

Kenmerken zekering

gG

Aantal halve modulen van 17,5 mm

4
Standaard

IEC/EN 61643-11

Filtertype product

OSB

TOV-gedrag op UT (N-PE)

1200 V AC (200 ms / withstand mode)
Wijze van bescherming

L-N, L-PE, N-PE
Stroomuitschakelfactor k

1,6
TOV gedrag bij UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Beschermingsklasse

Beschermingsklasse II (dubbel geïsoleerd)

Productkleur

Lichtgrijs
RAL-code

7035
Materiaal

Thermoplast, Polyamide (PA)

Is toegankelijk

Ja

catalog.pageproduct.title_sustainability.h2

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
