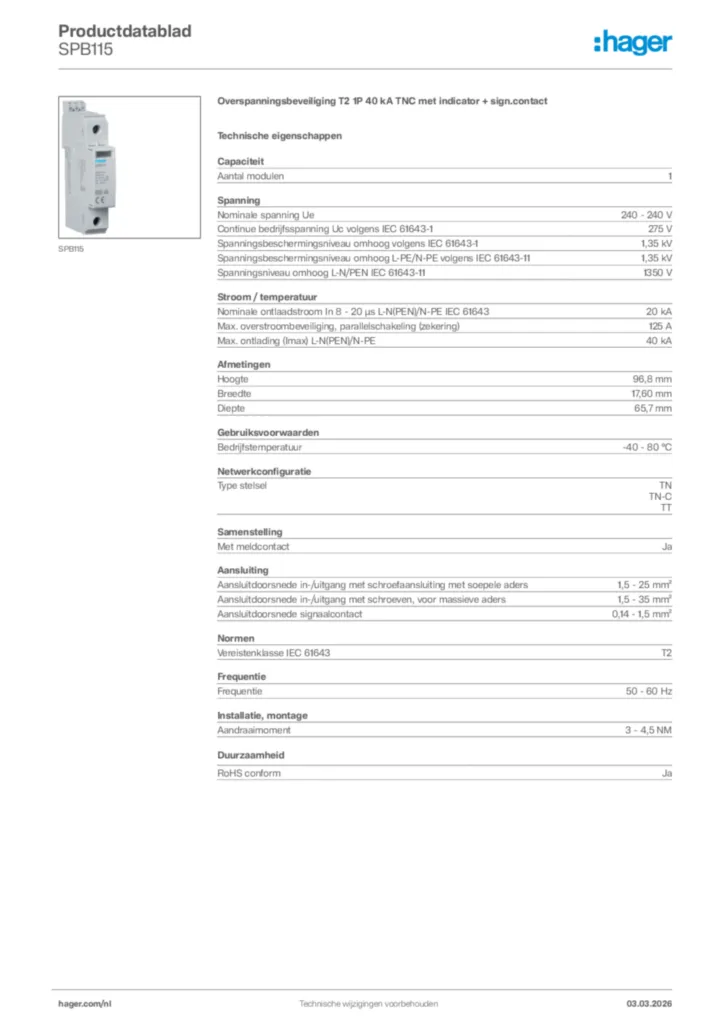

Overspanningsbeveiliging T2 1P 40 kA TNC met indicator + sign.contact SPB115

Name: SPB115
Brand: Hager
SKU: SPB115
Price: 115 EUR

Brutoprijs

€ 115,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Kamrail 4 producten beschikbaar

Technische eigenschappen

Pooltype

1P

Aantal modulen

1

Nominale spanning Ue

240 - 240 V
Continue bedrijfsspanning Uc volgens IEC 61643-1

275 V
Spanningsbeschermingsniveau omhoog volgens IEC 61643-1

1,35 kV
Nominale bedrijfsspanning AC (signaalcontact)

5 - 250 V
Nominale bedrijfsspanning DC (signaalcontact)

30 - 30 V
Type voeding

AC
Referentietestspanning Utest AC

255 V
Overspanningscategorie volgens IEC 60947-1

3
Nominale spanning

240 - 415 V AC ± 10%

Kortsluitstroom (Isccr)

25 kA
Max. overstroombeveiliging, parallelschakeling (zekering)

125 A
Max. overstroombeveiliging, serieschakeling (zekering)

80 A
Nominale ontlaadstroom In

20 kA
Nominale bedrijfsstroom AC (signaalcontact)

0,005 - 1 A
Nominale bedrijfsstroom DC (signaalcontact)

1 - 1 A
Max. ontlaadstroom (Imax)

40 kA
Reststroom Ipe

≤ 0.45 mA

Hoogte

96,8 mm
Breedte

17,60 mm
Diepte

65,7 mm
Afstriplengte

16 mm
Afstriplengte (signaalcontact)

7 mm

Bedrijfstemperatuur

-40 - 80 °C
Tropenbestendigheid

5 - 95%
Opslag-/transport-temperatuur

-40 - 80 °C
Graad van vervuiling IEC 664

2
Max. hoogte

2000 m

Type stelsel

TN, TN-C, TT
TN-stelsel

Ja
TN-C stelsel

Ja
TN-C-S stelsel

Nee
TN-S stelsel

Nee
TT-stelsel

Ja
IT-netwerk

Nee
DC-stelsel

Nee

Met meldcontact

Ja
Nominale belastingsstroom IL

80 A

Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1,5 - 25 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1,5 - 35 mm²
Aantal aders (zonder aarde)

1
Aansluitdoorsnede soepele ader

1.5 - 25 mm²
Dwarsdoorsnede soepele geleider (signaalcontact)

0,14 - 1,5 mm²
Aansluitdoorsnede massieve ader

1.5 - 35 mm²
Dwarsdoorsnede massieve geleider (signaalcontact)

0,14 - 1,5 mm²
Type connector/steker

Schroefaansluiting
Aantal aansluitingen

1

Vereistenklasse IEC 61643

T2

Frequentie

50 - 60 Hz

Aandraaimoment

3 - 4,5 NM
Montage/aansluitpositie

Horizontaal
Geschikt voor binnengebruik

Ja

Met geïntegreerde zekering

Nee

Aansluitwijze

DIN-rail
Aansluitwijze

Schroefaansluiting
Type aansluiting (signaalcontact)

Steekaansluiting, Schroefaansluiting

Geschikt voor extra systeemconfiguratie

Nee

Kenmerken zekering

gG

Aantal halve modulen van 17,5 mm

2

Filtertype product

OSB

Wijze van bescherming

L-N, L-PEN
Stroomuitschakelfactor k

1,6
TOV-gedrag op UT

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Beschermingsklasse

Beschermingsklasse II (dubbel geïsoleerd)

Productkleur

Lichtgrijs
RAL-code

7035
Materiaal

Thermoplast, Polyamide (PA)

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
