SL20055819011

SL, aansluitstuk voor hoekgoot EK40040 op goot 55 mm hoog, zwart
Bestelnummer
SL20055819011
EAN-nummer
4012740222174
Verpakking
1 stuk
Artikelgroep
1C7
Brutoprijs
6,35 € / stuk *

Technische eigenschappen

  • Design
    • Montagevoorschriften
      • door deksel
  • Compatibiliteit
    • Product compatibiliteit
      • SL - EK40040
  • Afmetingen
    • Kanaalhoogte
      • 55 mm
    • Lengte in mm
      • 85 mm
    • Kanaalbreedte
      • 20 mm
  • Deksel, Deur
    • Deksel met flexibele rand
      • nee
  • Materiaal
    • Kleur
      • 7869
    • Bestandsdeel
      • ABS
    • Materiaalgroep
      • kunststof
    • Oppervlaktebehandeling
      • Andere
  • Montage
    • Bodemperforatie
      • 792
  • Toebehoren
    • Accessoires configuratie
      • dekselonderdeel
  • Samenstelling
    • Kanaalaansluiting (verbinding voor plintkanaal)
      • hoekkanaal
  • Normen
    • Keurmerken
      • CE
    • Europese richtlijn RoHs
      • vrijwillige overeenstemming
  • Veiligheid
    • Halogeenvrij
      • Ja

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

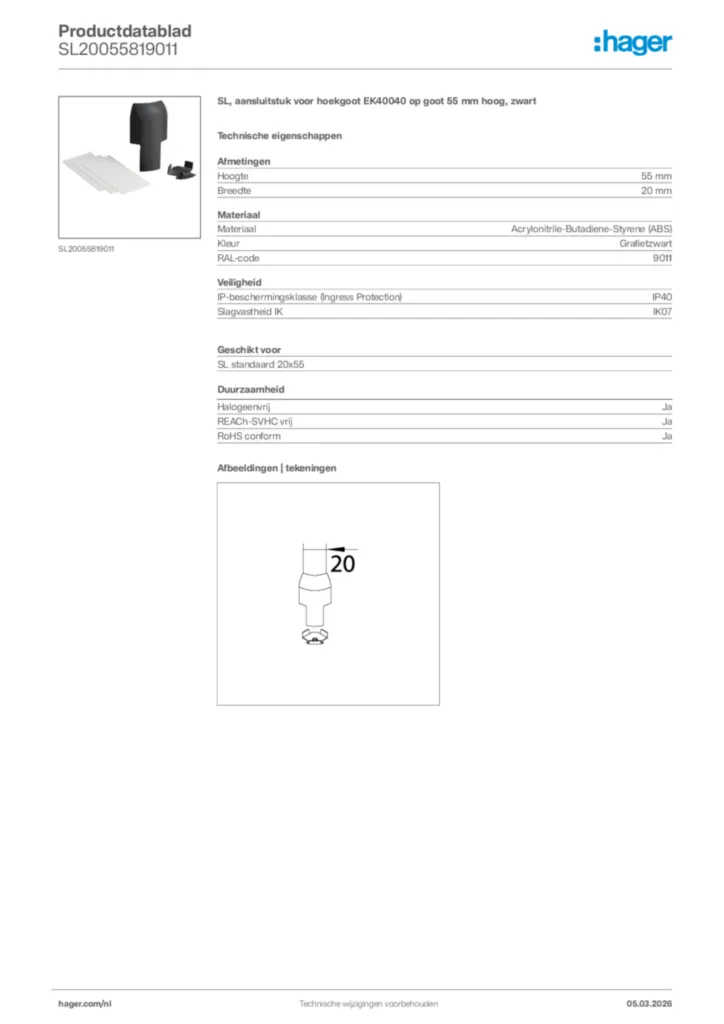

  • Afbeelding voor SL20055819011

  • Normen en milieu

  • Product environmental profile for SL20055819011

    PDF
    217 KB
  • Gebruikshandleidingen

  • Installation manuals for SL20055819011

    PDF
    718 KB
  • Installatiehandleiding voor SL20055819011

    PDF
    718 KB
  • Productlicentie

  • Product licence for SL20055819011

    PDF
    1 MB
  • Productlicentie voor SL20055819011

    PDF
    1 MB
  • Europese conformiteitsverklaringen

  • EU Declaration of conformity for SL20055819011

    PDF
    21 KB
  • EU Declaration of conformity for SL20055819011

    PDF
    48 KB
Weitere Downloads

Systemtext

Sockelleistenkanalsystem SL mit 2 Weichlippen
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil mit 2 Weichlippen, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand oder Größe 20 x 80 mm mit zwei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.
Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.
