Modulaire omschakelaar 2-polig 25 A, NO.NC, I-II, common point boven SFH225
EAN-nummer
3250615510815
Verpakking
1 Stuk
Artikelgroep
F30
Brutoprijs
€ 48,40
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Technische eigenschappen
Uitvoering
-
Aantal polen2
-
Positie N-aansluitingZonder nul
-
Pooltype2P
Stroom / temperatuur
-
Nominale stroom25 A
-
Afschakelvermogen 400 V AC23A529 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,37 kA
-
Nominale bedrijfsstroom bij AC21A25 A
-
Nominale bedrijfsstroom bij AC21B25 A
-
Nominale bedrijfsstroom bij AC22A25 A
-
Nominale bedrijfsstroom bij AC22B25 A
-
Kortsluit inschakelvermogen Icm bij 240 VAC volgens IEC 60947-30,52 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609470,37 kA
Installatie, montage
-
Aandraaimoment1,80 - 1,80 NM
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen2
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
Samenstelling
-
Aantal maakcontacten0
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 50 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader1.5 - 10 mm²
-
Aansluitdoorsnede massieve ader1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Vermogensverlies bij nominale stroom In1,80 W
-
Vermogensverlies per pool bij In0,90 W
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SFH225
-

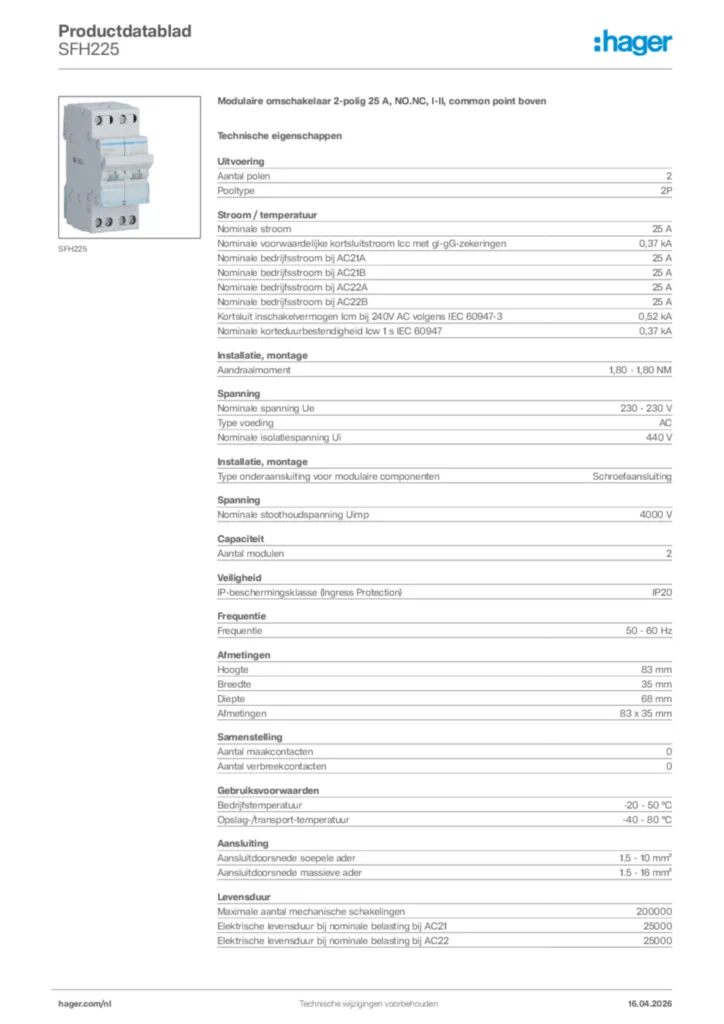

Productgegevensblad
Productgegevensblad en-GB 2024-03-22
PDF55,62 kB -
Productlicentie
Licence for NETHERLANDS
Productlicentie International 2024-08-09
PDF2,53 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-11-28
PDF931,94 kB
Declaration
Conformiteitsverklaring International 2022-01-31
PDF311,88 kB
Meer documentatie
