Modulaire lastscheider 1-polig 32 A, indicatielamp, aansluiting boven SBT132
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
catalog.product_page.follow_up.title
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Hulpcontact 1 product.page.accessories.products-available
product.page.accessories.title-modal
Technische eigenschappen
Uitvoering
-
Aantal polen1
-
BedieningselementSchakelaar met indicatielamp
Stroom / temperatuur
-
Nominale stroom IN32 A
-
Nominale bedrijfsstroom bij AC21A32 A
-
Nominale bedrijfsstroom bij AC21B32 A
-
Nominale bedrijfsstroom bij AC22A32 A
-
Nominale bedrijfsstroom bij AC22B32 A
-
Kortsluit inschakelvermogen Icm bij 240V AC volgens IEC 60947-30,67 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609470,48 kA
-
Nominale voorwaardelijke kortsluitstroom Inc met zekering volgens IEC/EN 60669-2-43000A/80A gG parallel 32A gG
Installatie, montage
-
Aandraaimoment1,80 - 1,80 NM
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen1
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte68 mm
Samenstelling
-
Aantal maakcontacten1
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader1.5 - 10 mm²
-
Aansluitdoorsnede massieve ader1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Vermogensverlies bij IN1,50 W
-
Vermogensverlies per pool bij In1,50 W
Verlichting
-
Type lampLed
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SBT132
-

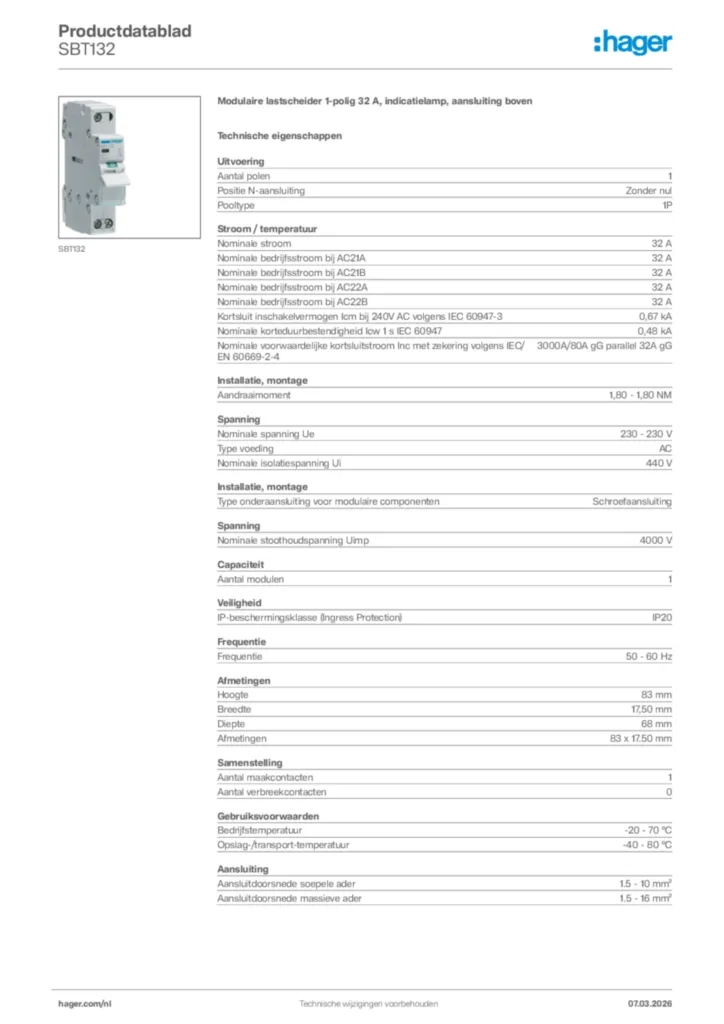

GeneratedProductDatasheet
