Modulaire lastscheider 1-polig 32 A, grijze tuimel, bouwgrootte 40-63 A SBN133
EAN-nummer
3250615511782
Verpakking
1 Stuk
Artikelgroep
F25
Brutoprijs
€ 16,50
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Uitvoering
-
Aantal polen1
-
Positie N-aansluitingZonder nul
-
Pooltype1P
Stroom / temperatuur
-
Nominale stroom32 A
-
Afschakelvermogen 400 V AC23A677 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,48 kA
-
Nominale bedrijfsstroom bij AC21A32 A
-
Nominale bedrijfsstroom bij AC21B32 A
-
Nominale bedrijfsstroom bij AC22A32 A
-
Nominale bedrijfsstroom bij AC22B32 A
-
Nominale bedrijfsstroom bij AC23A32 A
-
Nominale bedrijfsstroom bij AC23B32 A
-
Kortsluit inschakelvermogen Icm bij 240 VAC volgens IEC 60947-30,67 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609470,48 kA
Installatie, montage
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp6000 V
Capaciteit
-
Aantal modulen1
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte68 mm
Samenstelling
-
Aantal maakcontacten1
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader2 - 16 mm²
-
Aansluitdoorsnede massieve ader2.5 - 25 mm²
Levensduur
-
Maximale aantal mechanische schakelingen60000
-
Elektrische levensduur bij nominale belasting bij AC215000
-
Elektrische levensduur bij nominale belasting bij AC225000
Vermogen
-
Vermogensverlies bij nominale stroom In1,20 W
-
Vermogensverlies per pool bij In1,20 W
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SBN133
-

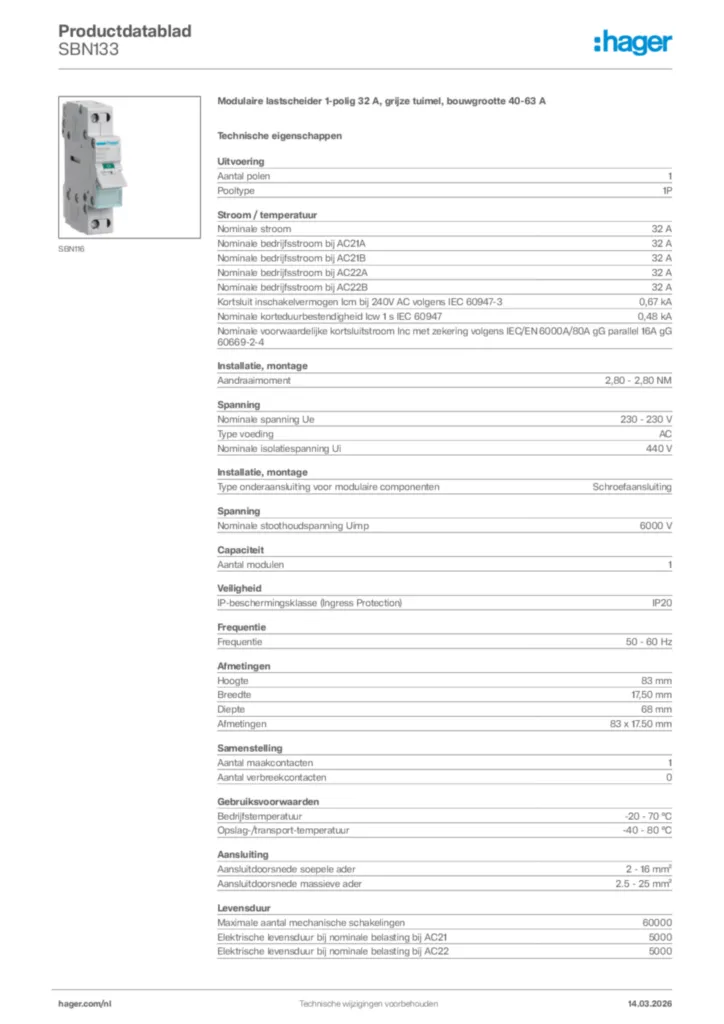

Productgegevensblad
