Modulaire lastscheider 1-polig 32 A, indicatielamp, aansluiting onder SBB132
EAN-nummer
3250615511690
Verpakking
1 Stuk
Artikelgroep
F25
€ 17,90
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Uitvoering
-
Aantal polen1
-
Positie N-aansluitingZonder nul
-
Pooltype1P
Stroom / temperatuur
-
Nominale stroom32 A
-
Afschakelvermogen 400 V AC23A677 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,48 kA
-
Nominale bedrijfsstroom bij AC21A32 A
-
Nominale bedrijfsstroom bij AC21B32 A
-
Nominale bedrijfsstroom bij AC22A32 A
-
Nominale bedrijfsstroom bij AC22B32 A
-
Nominale bedrijfsstroom bij AC23A10 A
-
Nominale bedrijfsstroom bij AC23B10 A
-
Kortsluit inschakelvermogen Icm bij 240 VAC volgens IEC 60947-30,67 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609470,48 kA
Installatie, montage
-
Aandraaimoment1,80 - 1,80 NM
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen1
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte68 mm
Samenstelling
-
Aantal maakcontacten1
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader1.5 - 10 mm²
-
Aansluitdoorsnede massieve ader1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Vermogensverlies bij nominale stroom In1,60 W
-
Vermogensverlies per pool bij In1,50 W
Verlichting
-
Type lampLed
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SBB132
-

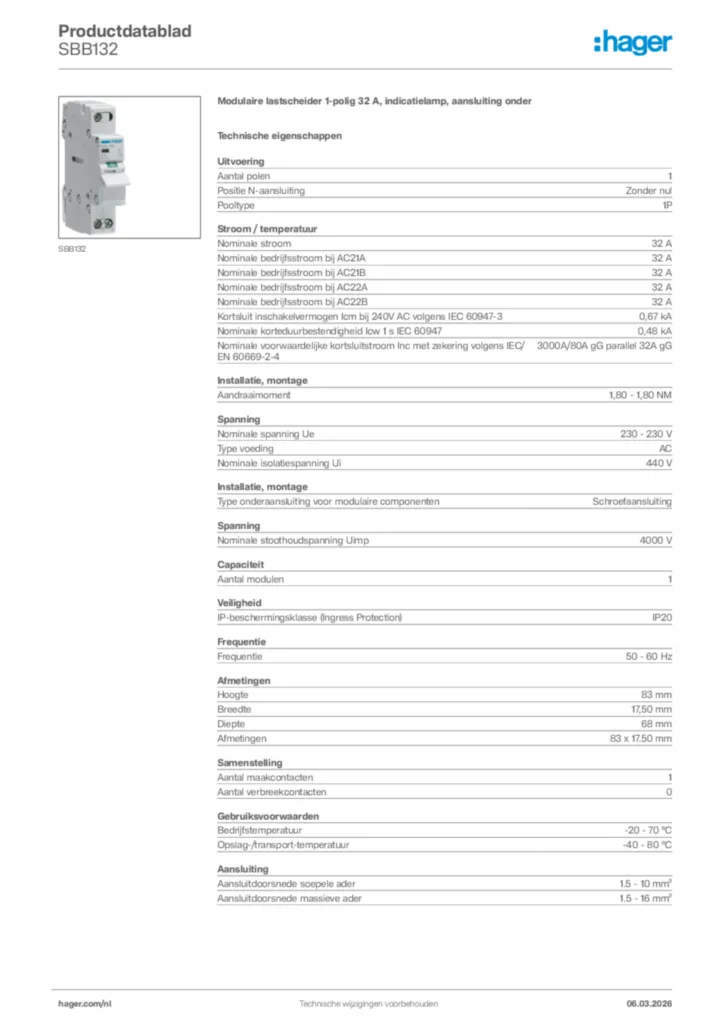

Productgegevensblad
