Air Circuit Breaker HW4 120 kA 4000 A 4P Drawout for sentinel Energy TU HW4P440DE
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
DC-voeding 1 product.page.accessories.products-available
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom IN4000 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)120 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2100 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-2100 kA
Levensduur
-
Maximale aantal mechanische schakelingen20000
Samenstelling
-
Aantal hulpcontacten als wisselcontact6
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12000 V
-
Type voedingAC
Weerstand
-
Inwendige weerstand13 µΩ
Uitvoering
-
Aantal polen4
-
Uitvoering componentUitrijbaar
-
Pooltype4P4D
Afschakeling
-
Responstijd bij sluiten50 ms
Vermogen
-
Vermogensverlies bij IN800,10 W
Naleving van de gegevensbeschermingswet
-
Het genereren van gegevensJa
-
DatatypenAlarmen, Algemene informatie, Energiemanagement apparaten, Elektrische meting, Gedetailleerde elektrische meting, Algemene diagnostiek, Analoge ingang, Netwerkdiagnostiek, Operationele status, Aan/uit-status, Softwarediagnostiek
-
Data formatenMODBUS (RTU), MODBUS (TCP)
-
Geschat dagelijks dataverbruik< 1 KB
-
Het genereren van realtime gegevensJa
-
Gegevens die op het apparaat zijn opgeslagenJa
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

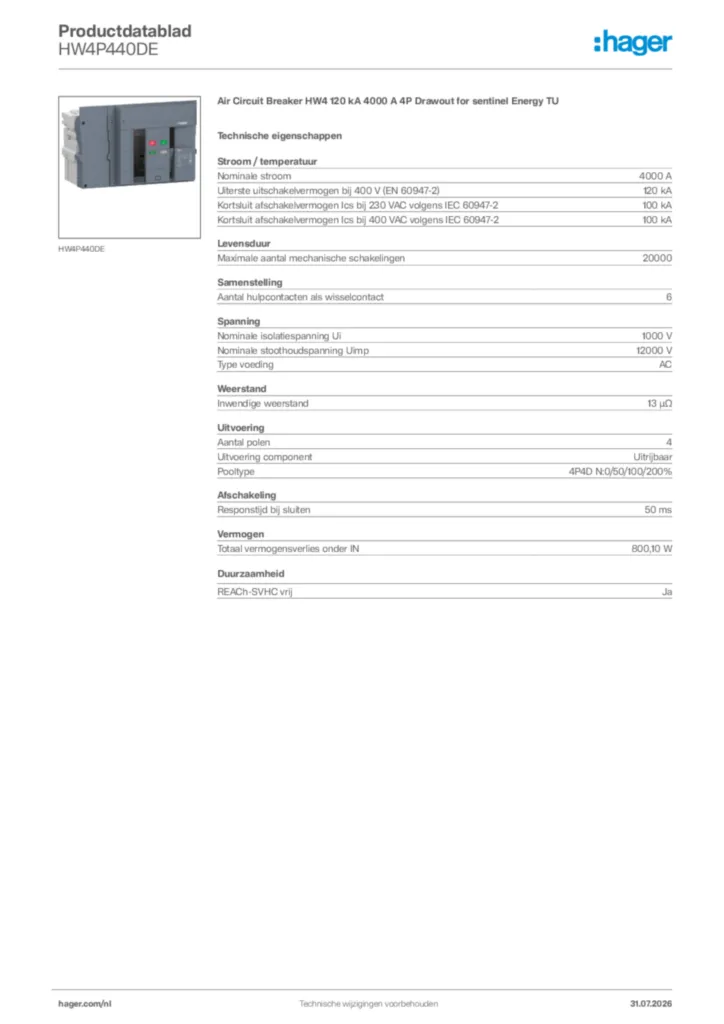

Afbeelding HW4P440DE
-
GeneratedProductDatasheet
Hager Productdatablad HW4P440DE
Air Circuit Breaker HW4 120 kA 4000 A 4P Drawout for sentinel Energy TU
PDF -
Gebruikshandleidingen
QuickInstall manual
hw+ Air circuit breakers HW4
PDF19,20 MB
Troubleshooting manual
Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF17,00 MB
User maintenance guide
Air circuit breakers hw+ HW2 / HW4
PDF260,99 MB -
Gebruikshandleidingen
Installation manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF57,62 MB
Veiligheidsinstructies
-
PDF159,14 kB -
Productbijlage
Modbus communication table
hw+ sentinel Energy circuit breakers
XLS378,50 kB -
Quickstartgids voor eindgebruikers
Quick start notes
First setting of sentinel Energy trip unit
PDF572,09 kB -
ProductMaintenanceManual
Technical catalogue
hw+ Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF57,96 MB
User guide
hw+ Modbus communication sentinel Energy
PDF6,25 MB
User manual
hw+ sentinel Energy electronic trip units
PDF16,52 MB
User manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF32,56 MB -
Veiligheidsinformatie
Cybersecurity guide
hw+ sentinel Energy circuit breakers HW1, HW2 and HW4
PDF1,07 MB -
Handleiding
User manual
h3+/hw+ Panel display HTD210H
PDF6,86 MB -
SupportDataActNotice
Data act notice en-GB 2026-09-04
URL -
Europese conformiteitsverklaringen
Conformiteitsverklaring en-GB 2025-08-06
PDF440,55 kB
Conformiteitsverklaring en-US 2026-07-15
PDF346,03 kB
EU DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF490,11 kB
UKCA DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF472,11 kB
