Air Circuit Breaker HW4 120 kA 2500 A 4P Drawout for sentinel Energy TU HW4P425DE
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
DC-voeding 1 producten beschikbaar
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom2500 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)120 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2100 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-2100 kA
Levensduur
-
Maximale aantal mechanische schakelingen20000
Samenstelling
-
Aantal hulpcontacten als wisselcontact6
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12000 V
-
Type voedingAC
Weerstand
-
Inwendige weerstand13 µΩ
Uitvoering
-
Aantal polen4
-
Uitvoering componentUitrijbaar
-
Pooltype4P4D N:0/50/100/200%
Vermogen
-
Totaal vermogensverlies onder IN226,40 W
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

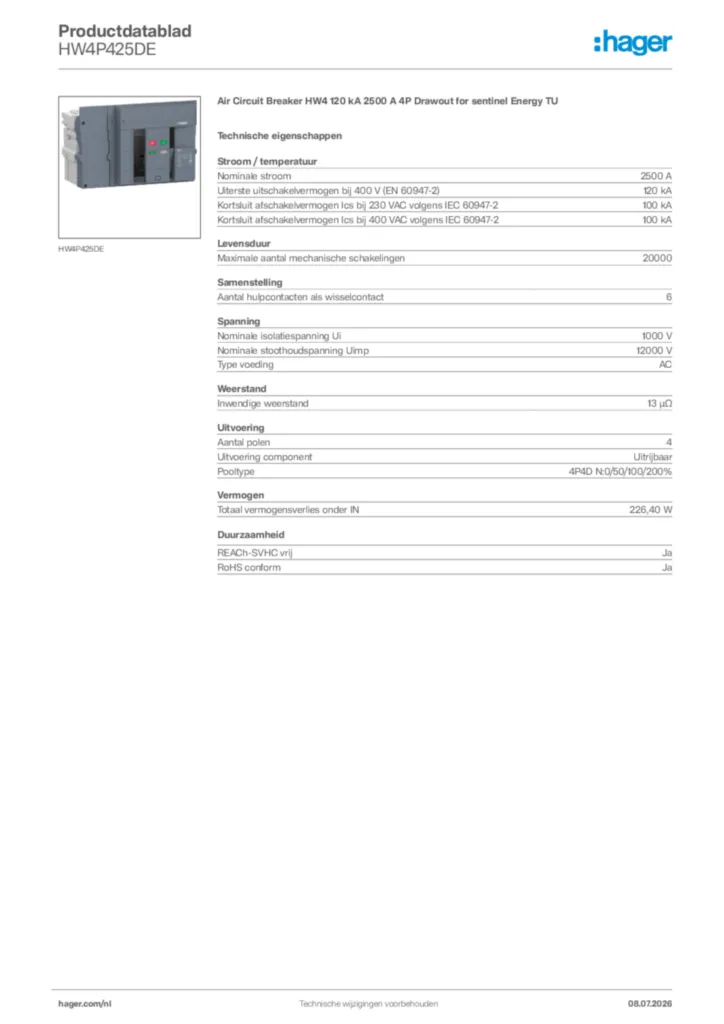

Afbeelding HW4P425DE
-
Productinformatieblad
Hager Productdatablad HW4P425DE
Air Circuit Breaker HW4 120 kA 2500 A 4P Drawout for sentinel Energy TU
PDF -
Instructiehandleiding
QuickInstall manual
hw+ Air circuit breakers HW4
PDF19,20 MB
Troubleshooting manual
Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF17,00 MB
User maintenance guide
Air circuit breakers hw+ HW2 / HW4
PDF260,99 MB -
Installatiehandleiding
Installation manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF57,62 MB
Veiligheidsinstructies
-
PDF159,14 kB -
Productbijlage
Modbus communication table
hw+ sentinel Energy circuit breakers
XLS378,50 kB -
Korte handleiding eindgebruiker
Quick start notes
First setting of sentinel Energy trip unit
PDF572,09 kB -
Handleiding
Technical catalogue
hw+ Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF57,96 MB
User guide
hw+ Modbus communication sentinel Energy
PDF6,25 MB
User manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF32,56 MB
User manual
hw+ sentinel Energy electronic trip units
PDF16,52 MB -
Veiligheidsgegevensblad
Cybersecurity guide
hw+ sentinel Energy circuit breakers HW1, HW2 and HW4
PDF1,07 MB -
Handboek
User manual
h3+/hw+ Panel display HTD210H
PDF6,86 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-08-06
PDF315,61 kB
Conformiteitsverklaring en-GB 2025-08-06
PDF440,55 kB
EU DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF490,11 kB
UKCA DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF472,11 kB
Meer documentatie
