Air Circuit Breaker HW4 66 kA 3200 A 4P Drawout for sentinel TU HW4E432DB
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
DC-voeding 1 producten beschikbaar
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom3200 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)66 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-266 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-266 kA
Levensduur
-
Elektrische levensduur in aantal cycli8000
-
Maximale aantal mechanische schakelingen20000
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12000 V
-
Type voedingAC
Weerstand
-
Inwendige weerstand13 µΩ
Uitvoering
-
Aantal polen4
-
Aantal beveiligde polen4
-
Uitvoering componentUitrijbaar
-
Pooltype4P4D N:0/50/100/200%
Vermogen
-
Totaal vermogensverlies onder IN496,80 W
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

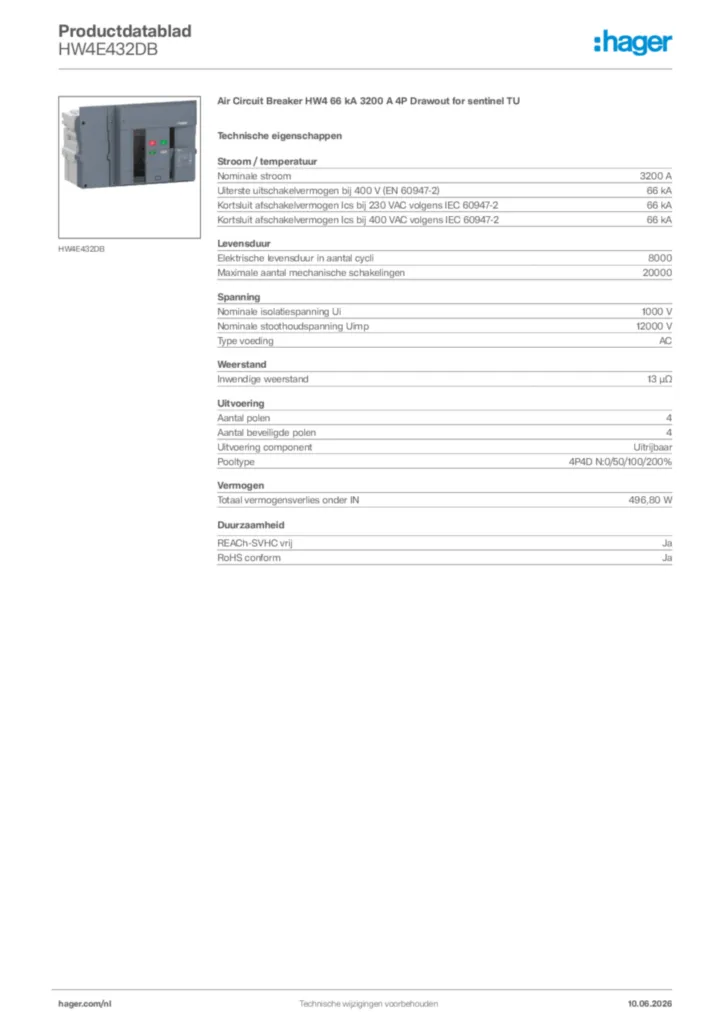

Afbeelding HW4E432DB
-
Productinformatieblad
Hager Productdatablad HW4E432DB
Air Circuit Breaker HW4 66 kA 3200 A 4P Drawout for sentinel TU
PDF -
Instructiehandleiding
QuickInstall manual
hw+ Air circuit breakers HW4
PDF19,20 MB
Troubleshooting manual
Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF17,00 MB
User maintenance guide
Air circuit breakers hw+ HW2 / HW4
PDF260,99 MB -
Installatiehandleiding
Installation manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF57,62 MB
Veiligheidsinstructies
-
PDF159,14 kB -
Handleiding
Technical catalogue
hw+ Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF57,96 MB
User manual
hw+ sentinel electronic trip units
PDF19,14 MB
User manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF32,56 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-08-06
PDF315,61 kB
Conformiteitsverklaring en-GB 2025-08-06
PDF440,55 kB
EU DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF490,11 kB
UKCA DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF472,11 kB
