Air Circuit Breaker HW2 100 kA 2500 A 4P Drawout for sentinel TU HW2S425DB
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
DC-voeding 1 producten beschikbaar
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom2500 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)100 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-285 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-285 kA
-
Nominale korteduurbestendigheid Icw t=1 s bij 800 VAC volgens IEC 60947-266 kA
Levensduur
-
Elektrische levensduur in aantal cycli8000
-
Maximale aantal mechanische schakelingen25000
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12000 V
-
Type voedingAC
Weerstand
-
Inwendige weerstand16 µΩ
Uitvoering
-
Aantal polen4
-
Aantal beveiligde polen4
-
Uitvoering componentUitrijbaar
-
Pooltype4P4D N:0/50/100/200%
Afschakeling
-
Responstijd bij sluiten50 ms
Vermogen
-
Totaal vermogensverlies onder IN359,40 W
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

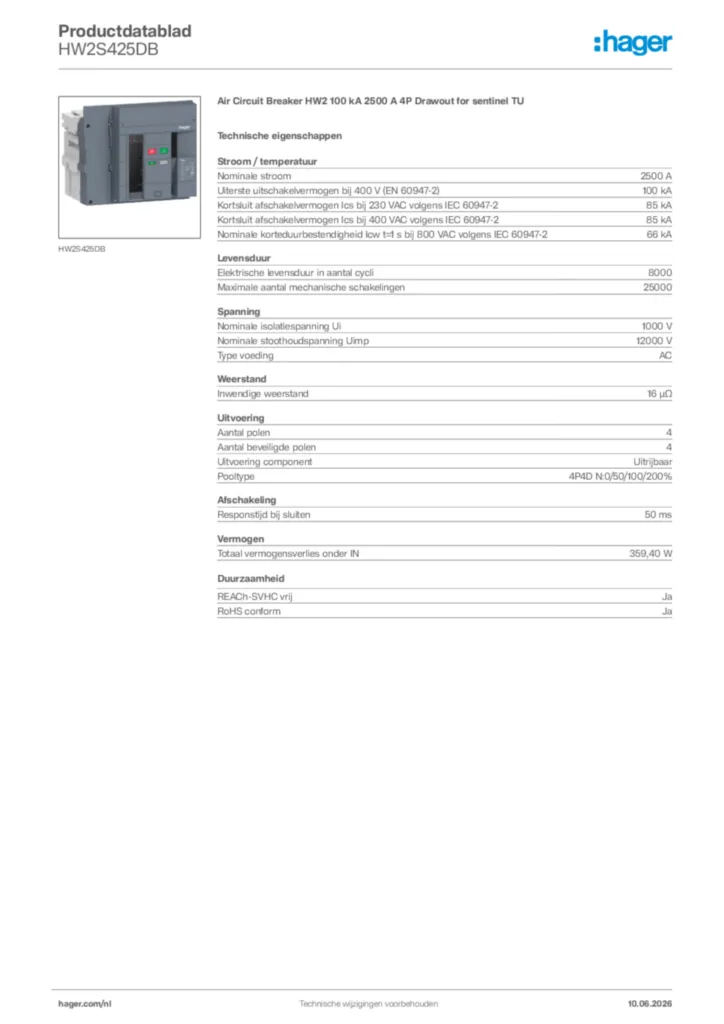

Afbeelding HW2S425DB
-
Productinformatieblad
Hager Productdatablad HW2S425DB
Air Circuit Breaker HW2 100 kA 2500 A 4P Drawout for sentinel TU
PDF -
Instructiehandleiding
QuickInstall manual
hw+ Air circuit breakers HW2
PDF17,79 MB
Troubleshooting manual
Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF17,00 MB
User maintenance guide
Air circuit breakers hw+ HW2 / HW4
PDF260,99 MB -
Installatiehandleiding
Installation manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF57,62 MB
Veiligheidsinstructies
-
PDF159,14 kB -
Handleiding
Technical catalogue
hw+ Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF57,96 MB
User manual
hw+ sentinel electronic trip units
PDF19,14 MB
User manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF32,56 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-08-06
PDF436,80 kB
Conformiteitsverklaring en-GB 2025-08-07
PDF441,22 kB
EU DECLARATION OF CONFORMITY
Version of February 28, 2023
PDF924,58 kB
EU DECLARATION OF CONFORMITY
Version of January 13, 2023
PDF927,25 kB
UKCA DECLARATION OF CONFORMITY
Version of February 28, 2023
PDF901,77 kB
