Air Circuit Breaker HW1 55 kA 1000 A 3P Drawout for sentinel Energy TU HW1M310DE
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
DC-voeding 1 producten beschikbaar
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom1000 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)55 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-255 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-255 kA
Levensduur
-
Maximale aantal mechanische schakelingen25000
Samenstelling
-
Aantal hulpcontacten als wisselcontact3
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12000 V
-
Type voedingAC
Weerstand
-
Inwendige weerstand50 µΩ
Uitvoering
-
Aantal polen3
-
Uitvoering componentUitrijbaar
-
Pooltype3P3D
Afschakeling
-
Responstijd bij sluiten45 ms
Vermogen
-
Totaal vermogensverlies onder IN110,20 W
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding HW1M310DE
-

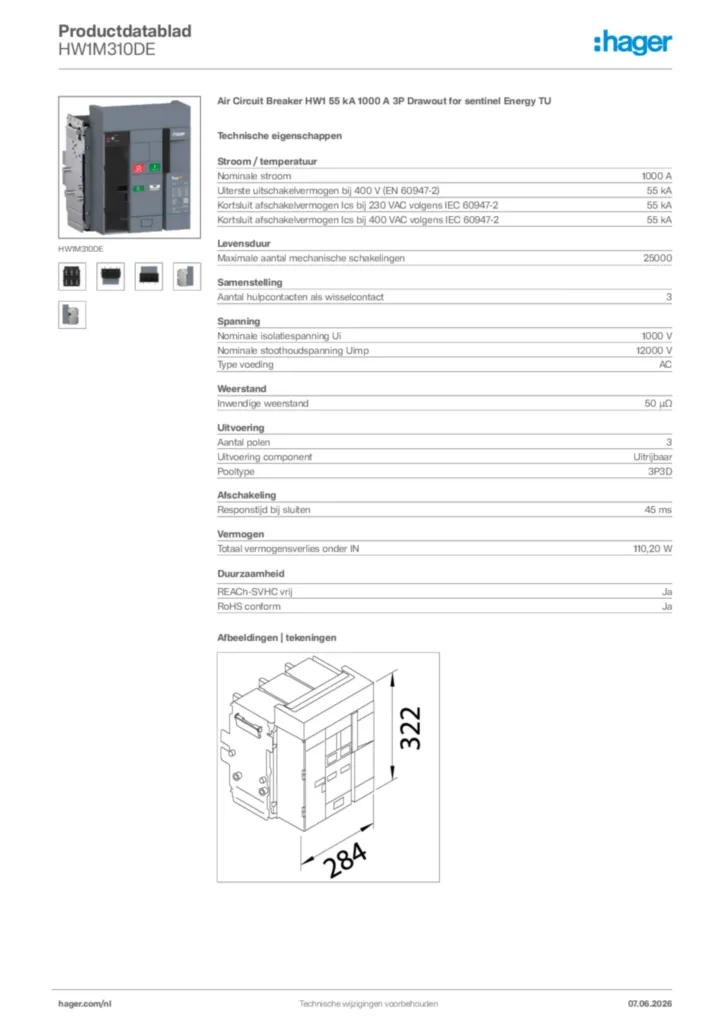

Productinformatieblad
Hager Productdatablad HW1M310DE
Air Circuit Breaker HW1 55 kA 1000 A 3P Drawout for sentinel Energy TU
PDF -
Instructiehandleiding
Troubleshooting manual
Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF17,00 MB
User maintenance guide
hw+ Air circuit breaker HW1
PDF209,74 MB -
Installatiehandleiding
Installation manual
hw+ Air circuit breakers HW1
PDF56,16 MB
QuickInstall manual
hw+ Air circuit breakers HW1 / h3+ Moulded case circuit breakers PW1600
PDF14,24 MB
Veiligheidsinstructies
-
PDF159,14 kB -
Productbijlage
Modbus communication table
hw+ sentinel Energy circuit breakers
XLS378,50 kB -
Korte handleiding eindgebruiker
Quick start notes
First setting of sentinel Energy trip unit
PDF572,09 kB -
Handleiding
Technical catalogue
hw+ Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF57,96 MB
User guide
hw+ Modbus communication sentinel Energy
PDF6,25 MB
User manual
hw+ sentinel Energy electronic trip units
PDF16,52 MB
User manual
hw+ Air circuit breakers HW1
PDF30,42 MB -
Veiligheidsgegevensblad
Cybersecurity guide
hw+ sentinel Energy circuit breakers HW1, HW2 and HW4
PDF1,07 MB -
Handboek
User manual
h3+/hw+ Panel display HTD210H
PDF6,86 MB -
Conformiteitsverklaring
EU DECLARATION OF CONFORMITY
Version of August 1, 2025
PDF436,86 kB
EU DECLARATION OF CONFORMITY
Version of April 3, 2023
PDF553,64 kB
UKCA DECLARATION OF CONFORMITY
Version of August 1, 2025
PDF442,09 kB
