EV102

Afstanddimmer 1000 W universeel, comfort
Bestelnummer
EV102
EAN-nummer
3250612421022
Verpakking
1 stuk
Artikelgroep
H35
Brutoprijs
€ 376,00 / stuk *

Technische eigenschappen

  • Design
    • Type bediening
      • dimmer
    • Montagevoorschriften
      • DIN-rail
  • Functies
    • Schakelaar
      • Met schakelaar voor lokaal/master-/slave-modus
    • Modus
      • 59
      • 60
      • 61
  • Uitvoering
    • Aantal modulen
      • 5
  • Bedienen en signaleren
    • Weergave/display
      • met functie-kanaalindicatie van 2 cijfers en 7 segmenten
  • Connectiviteit
    • Uitgangen
      • Schakeluitgang voor loskoppelen van aangesloten TL lampen met elektronische voorschakeling
    • Maximale kabellengte hoofdstroomingang
      • 50 m
    • interface
      • Met 1-10 V interface
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning (wisselstroom)
      • 230 V
    • Frequentie
      • 50 Hz
  • Spanning
    • Bedrijfsspanning
      • 12
  • Stroom
    • Stuurstroom 1-10 V (master)
      • 50 mA
    • Stuurstroom 1-10 V (slave)
      • 1.5 mA
    • Nominale stroom Inom
      • 4.5 A
  • Afmetingen
    • Diepte geïnstalleerd product
      • 65 mm
    • Hoogte geïnstalleerd product
      • 85 mm
    • Installatiehoogte
      • 0 / 1000 m
    • Lengte in mm
      • 65 mm
    • Breedte geïnstalleerd product
      • 88.5 mm
    • Moduulbreedte
      • 5 TE
  • Kabellengte
    • Maximale kabellengte met drukknoppen
      • 50 mm
    • Maximale kabellengte 1-10 V
      • 50 m
  • Vermogen
    • Dimbare, conventionele trafo's
      • 20…1000 VA
    • Vermogen halogeenverlichting 230 V
      • 20 / 1000 W
    • Opgenomen vermogen in VA
      • 6 W
    • Opgenomen vermogen (bedrijf)
      • 15 W
    • Vermogensverbruik (standby)
      • 3 W
    • Vermogen gloeilampen
      • 20 / 1000 W
    • Vermogensverlies bij nominale stroom
      • 1 W
    • Vermogensverlies per spoel
      • 1.3 W
    • Conventionele trafo’s
      • 20…1000 VA
    • Elektronische trafo’s
      • 25…1000 W
  • Deksel, Deur
    • Oppervlakken deksel
      • overige
  • Materiaal
    • RAL kleur
      • RAL 7035 - lichtgrijs
    • Oppervlak
      • mat
  • Besturing van LED-verlichting
    • led
      • oververhittingsbeveiliging, aanduiding door middel van led
      • Overbelastingsbeveiliging, weergave via LED
  • Besturing van gloeilampen
    • Max. vermogen met gloeilampen
      • 1000 W
    • Gloei- en halogeenlampen 230 V
      • 20…1000 W
  • Montage
    • Montagewijze
      • Met klem
    • Montagewijze
      • DIN-rail (inbouwcomponenten)
    • Montagewijze
      • Voor montage op DIN-rail
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 1 - 16 mm²
    • Aansluitdoorsnede massieve aders
      • 1,5 - 10 mm²
    • Soort belasting
      • universeel
    • Aderdoorsnede (flexibel)
      • 1…16 mm²
    • Aderdoorsnede (star)
      • 1.5…10 mm²
    • Aansluittype
      • met schroefklemmen
    • Aansluiting
      • Aansluiting voor verlichte (max. 5 mA) of standaard impulsdrukker
    • Soort verbinding
      • schroeftechniek
  • Instellingen
    • Instellingen
      • Helderheidsgrenswaarde en dimsnelheid via display instelbaar
  • Samenstelling
    • Type dimmer
      • 5208
    • Schakelcontact potentiaalvrij
      • 5 A, 230 V~ AC1
    • Dimprincipe
      • Automatische belastingsherkenning
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -10…45 °C
    • Opslag-/transporttemperatuur
      • -20…70 °C

Downloads

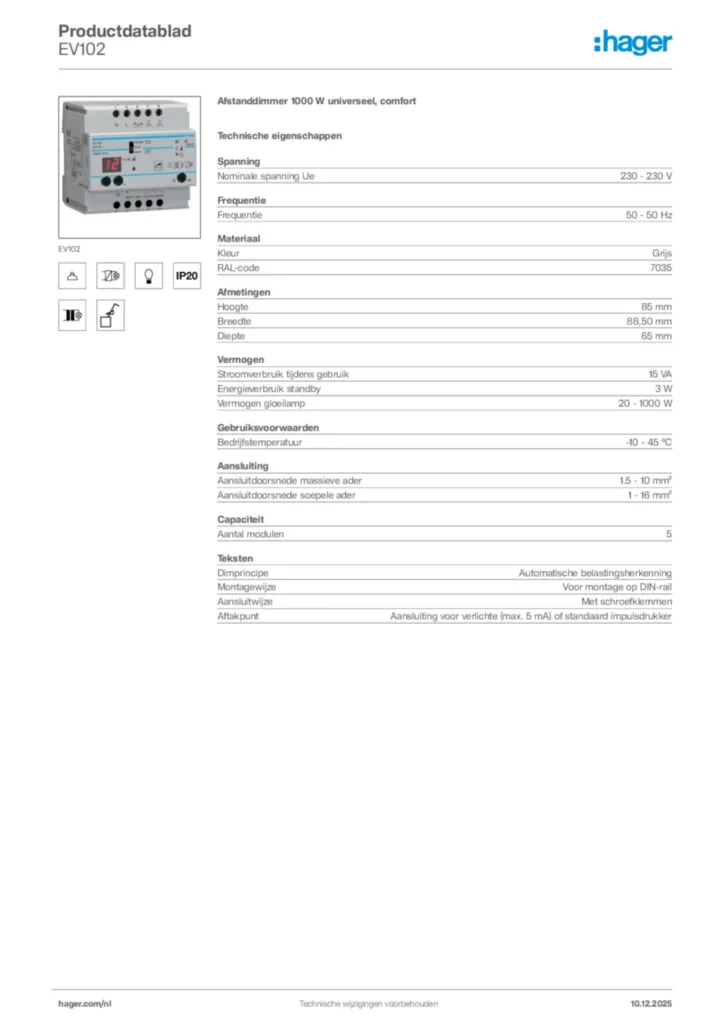

  • Afbeelding voor EV102
