kWh-meter 3-fase direct 125 A, 6 modulen, Modbus MID ECR310D
EAN-nummer
3250612231461
Verpakking
1 Stuk
Artikelgroep
F80
Brutoprijs
€ 458,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren voor bussysteem 1 producten beschikbaar
Technische eigenschappen
Uitvoering
-
BussysteemMODBUS
-
Pooltype3P+N
Stroom / temperatuur
-
Nominale stroom125 A
-
Maximale meetcircuitstroom125 A
Capaciteit
-
Aantal modulen6
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
-
AansluitwijzeModbBus RS485 3-draads
Afmetingen
-
Hoogte92 mm
-
Breedte107 mm
-
Diepte60 mm
Belangrijkste elektrische eigenschappen
-
Type impulsgeverOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang50 - 50 mm²
-
Aansluitdoorsnede afgaande meetuitgang50 - 50 mm²
-
Type connector/steker bussysteemBusaansluitklem
Installatie, montage
-
Aandraaimoment5 - 5 NM
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 125,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Meetbereik spanning L-L160 - 480 V
-
Frequentie meetbereik45 - 65 Hz
Functies
-
NauwkeurigheidsklasseB
-
TariefuitvoeringT1...T2 (230V AC)/ T1...T8 Modbus
-
Is gekalibreerdJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Vermogensverlies bij nominale stroom In0,60 W
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

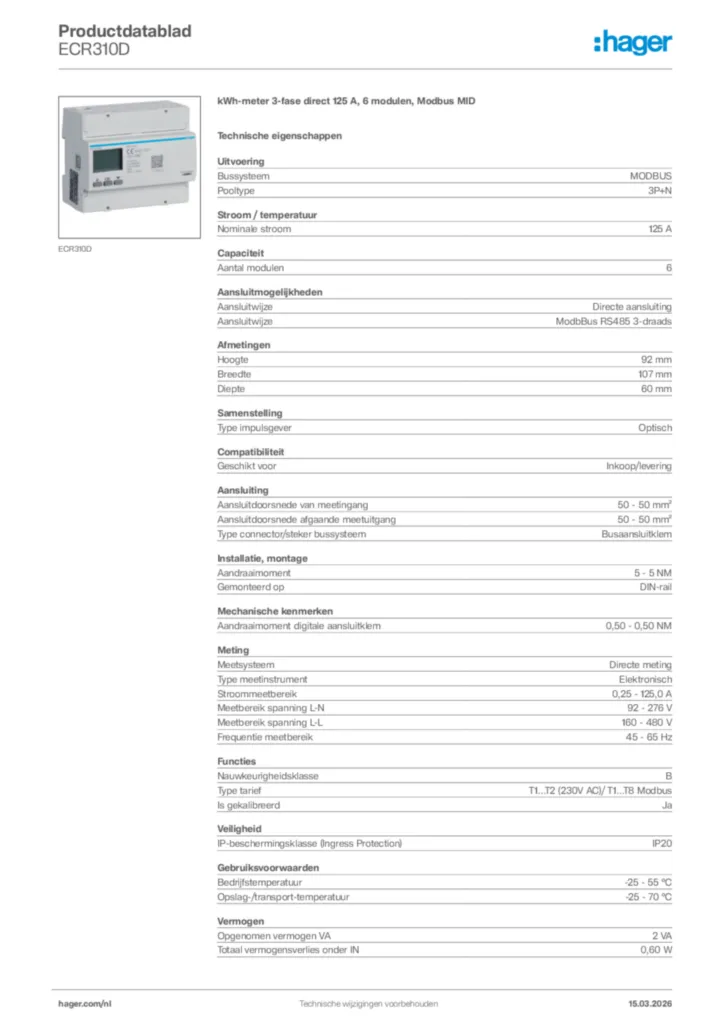

Afbeelding ECR310D
-
Installatiehandleiding
Installatiehandleiding International 2019-10-02
PDF1,65 MB -
Productbijlage
Modbus tabel voor energiemeters
Modbus tabel voor energiemeters (24/07/2019)
XLS177,00 kB
Productbijlage International 2022-10-04
PDF836,11 kB -
Handleiding
Handleiding de-DE, en-GB 2024-01-29
PDF2,78 MB
Handleiding nl-NL, fi-FI 2024-01-31
PDF2,76 MB -
Brochure
Energiemeters kWh
Brochure nl-NL 2019-10-01
PDF1,31 MB -
Conformiteitsverklaring
EU Declaration of Conformity
Conformiteitsverklaring en-GB 2024-04-15
PDF461,68 kB
