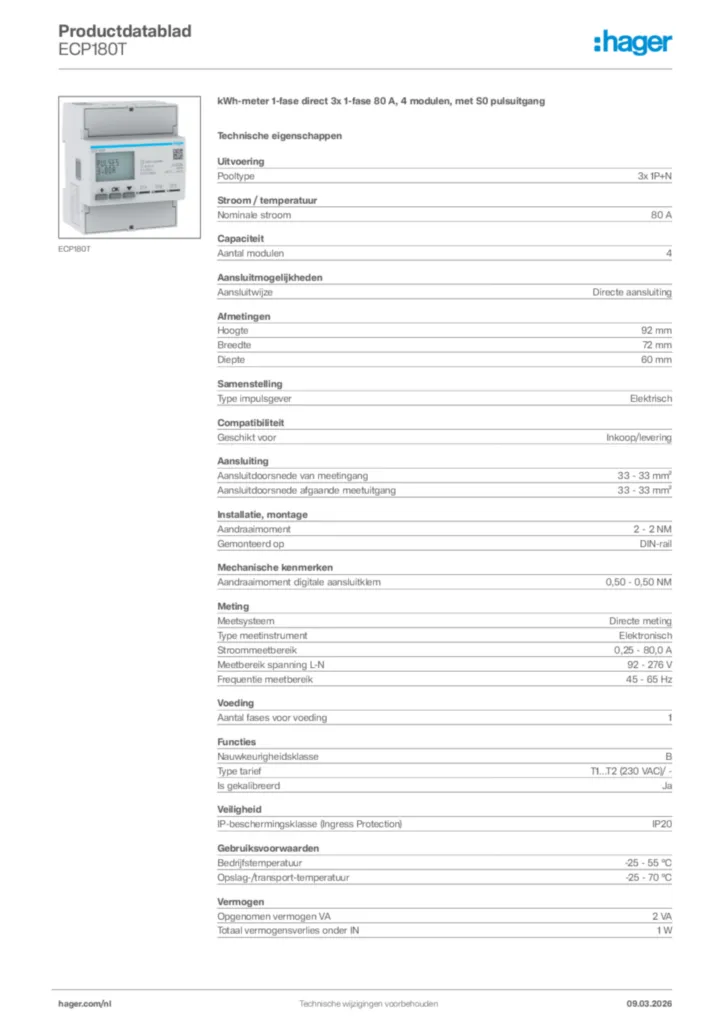

ECP180T

kWh-meter 1-fase direct 3x 1-fase 80 A, 4 modulen, met S0 pulsuitgang
Bestelnummer
ECP180T
EAN-nummer
3250612230402
Verpakking
1 stuk
Artikelgroep
F80
Brutoprijs
409,00 € / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
    • Pooltype
      • 3x 1P+N
    • Montagevoorschriften
      • DIN-rail
  • Functies
    • Nauwkeurigheidsklasse
      • B
    • Parallel-service possible
      • Nee
    • Funtie tijdrelais
    • Soort tarief beheerder
      • T1...T2 (230 V AC) / -
    • With heater
      • Nee
    • With signal tone
      • Nee
    • Display features
      • METER_HR_EC18x3xx
    • Backstop
      • Ja
    • Suitable only for indoor installation
      • Ja
    • Adjustable parity parameters (odd , even, none)
      • Nee
    • Adjustable stop bit ( 1 ; 2 )
      • Nee
    • With reset function
      • Nee
  • Uitvoering
    • calibrated mesure function
      • Ja
  • Compatibiliteit
    • Geschikt voor
      • 2597
    • Four-quadrants measuring type
      • Nee
    • Compatible with IR communication interface
      • Ja
  • Connectiviteit
    • Pulse output
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning
    • Type voedingsspanning
      • AC
    • Frequentie
      • 50 Hz
  • Spanning
    • External signal voltage necessary
      • Nee
    • Spanning 3-fasen circuit
  • Stroom
    • Max temporary current
      • 2400 A (10 ms)
  • Elektrische specificaties
    • Type impulsgever
      • Elektrisch
  • Weerstand
    • Internal termination resistor Modbus (120Ω)
      • Nee
  • Meting
    • Frequentie meetbereik
      • 45 tot 65 Hz
    • Blindvermogen meting
    • Spanning meetbereik
    • Type meetinstrument
      • elektronisch
    • Meetprincipe
      • 2512
    • Measuring type load profile
      • Nee
  • Energievoorziening
    • Aantal fases voor voeding
    • Voedingsspanning
      • 230 V ± 20 %
  • Sensor
    • Beschermingsklasse IP van sensor
    • Beschermingsklasse sensor
  • Geheugen
    • Instruction memory
      • Nee
  • Materiaal
    • Kleur
  • Montage
    • Aandraaimoment
      • 2 Nm
    • Applicable with infrared button
      • Nee
    • Applicable with presence indicator
      • Nee
    • Applicable with time switch/timer
      • Nee
    • Montagewijze
      • DIN-rail (inbouwcomponenten)
  • Aansluiting
    • Aansluitdoorsnede soepele aders
    • Aansluitdoorsnede massieve aders
    • Type Busverbinding
    • Verbinding
    • Type aansluiting
  • Instellingen
    • Impulswaarde
      • 100 Wh
    • Instelbare transformator verhouding
    • Transmission ratio selectable
      • Nee
  • Samenstelling
    • Type beeldscherm
      • LCD_retro-illum
    • Met diefstal-/demontagebeveiliging
      • Nee
    • Type programmeerbare thermostaat
    • Modulaire uitbreidingsmogelijkheid
      • Nee
    • Tariefmodel van kilowatt-uur meter
      • Externa
    • Update mogelijk
      • Nee
    • Meter type
      • 3-Pkt
    • Rolling code
      • Nee
    • Correcting variable consistent
      • Nee
    • Correcting variable switching
      • Nee
    • Different phases connectable
      • Nee
    • Weather station
      • Nee
    • With EEC40 signature
      • Nee
    • Four-quadrants measuring type
      • Ja
  • Toepassing
    • Transformatieverhouding
  • Normen
    • Gecertificeerd product
    • Keurmerken
    • PTB gecertificeerd product
    • Europese richtlijn WEEE
      • van toepassing
    • Toelating
    • Product categories described in the W3E directive 2012/19/EU
      • category5
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
    • Beschermingsklasse
      • beschermingsklasse II
  • Gebruiksvoorwaarden
    • Graad van vervuiling IEC 664
      • 2
    • Hoogte
      • 2000 m
    • Tropenbestendigheid
  • Identificatie
    • Component van een productfamilie
    • Hoofddesignreeks
