47272089

WCD RA diagonaal (45°), berker R.1/R.3/R.8, polarwit
Bestelnummer
47272089
EAN-nummer
4011334366690
Verpakking
10 stuk
Artikelgroep
K10
Brutoprijs
14,55 € / stuk *

Technische eigenschappen

  • Design
    • Type
      • conform DIN 49440
    • Montagevoorschriften
      • inbouw
  • Belangrijkste elektrische eigenschappen
    • Nom. spanning
      • 250 V
    • Nominale spanning
      • 250 V AC
    • Frequentie
      • 50/60 Hz
    • Nominale stroom
      • 16 A
  • Stroom
    • Nominale stroom Inom
      • 16 A
  • Afmetingen
    • Inbouwdiepte
      • 32 mm
  • Deksel, Deur
    • Afdekking
      • Centraalplaat
  • Materiaal
    • tekstkleur
      • 105,105,105
    • Serie-kleur
      • polarwit
    • Kleur
      • polarwit
    • Kleur
      • wit
    • RAL kleur
      • RAL 9010 - Zuiver Wit
    • Bestandsdeel
      • thermoplast
    • te bedrukken materiaal
      • ASA polarwit
    • Oppervlak
      • glanzend
  • Montage
    • Invoeren
      • voor diagonaal insteken
    • Montagewijze
      • met spreidklemmen
  • Aansluiting
    • Verbindingsklemmen
      • conform IEC 60884-1
    • Verbindingsklemmen
      • conform VDE 0620-1:2021-02
    • Aansluittype
      • met steekklemmen
  • Instellingen
    • Arceringsparameters
      • R1_biały
    • Laserparameters
      • R1_weiß
  • Samenstelling
    • Configuratietype
      • Laserdruck
  • Veiligheid
    • Mechanische bescherming slagvastheid IK
      • 05
    • Beschermingsgraad (IP)
      • IP20
    • Beveiliging
      • zonder verhoogde aanraakbeveiliging
  • Identificatie
    • Hoofddesignreeks
      • 383
    • Secundaire design-lijn(en)
      • Berker R.1
      • Berker R.3
      • 76
  • Instructies
    • Instructietekst
      • Bijzonder geschikt voor combinatie van meerdere wandcontactdozen bij gebruik van haakse stekker.

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

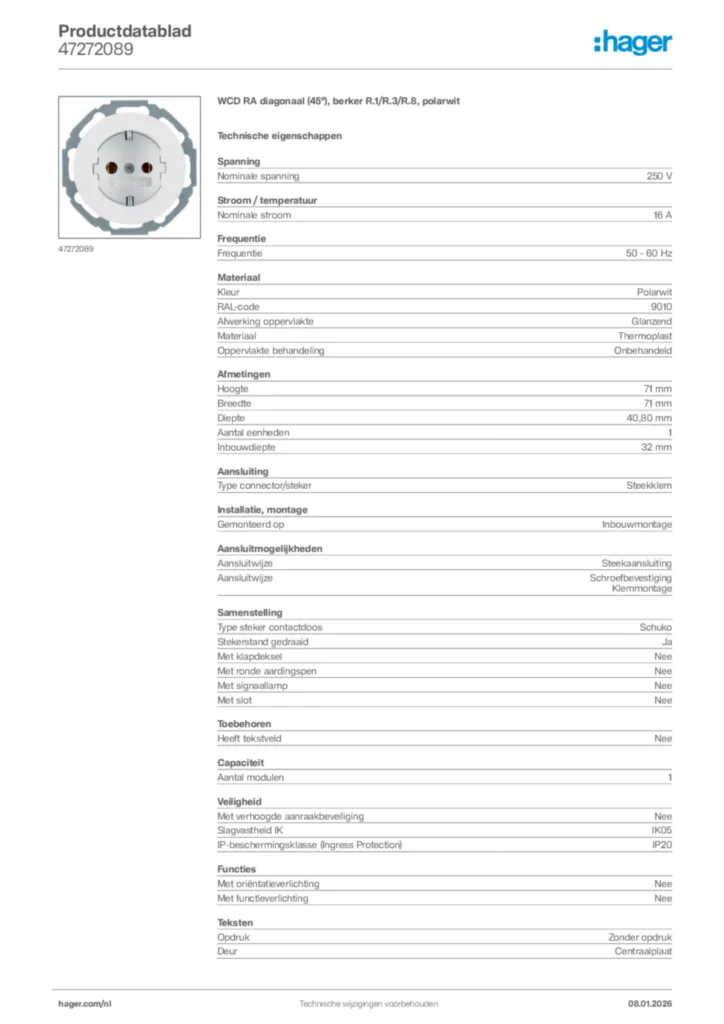

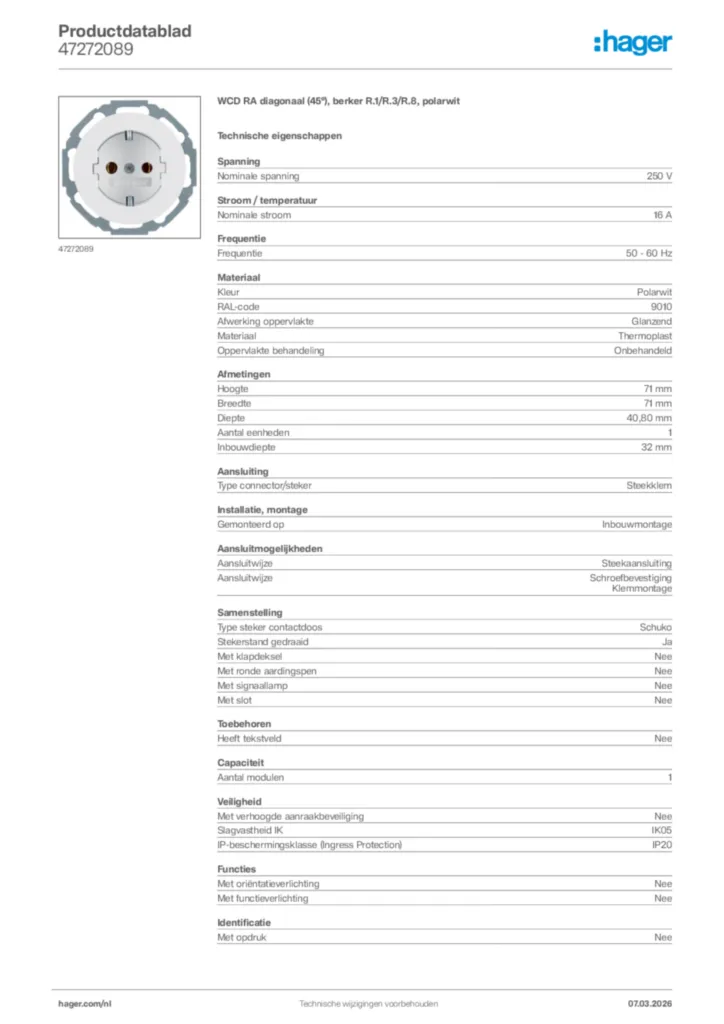

  • Afbeelding voor 47272089

  • Technische bijlage

  • Maattekeningen Berker designseries

    PDF
    962 KB
Weitere Downloads

Systemtext

R.8 Programmbeschreibung (Langtext)

Quadratisches Schalterprogramm, Rahmen gefertigt mit einem Thermoplast-Träger mit Oberflächen aus Edelstahl, Aluminium und Glas polarweiß (ähnlich RAL 9010) oder schwarz (ähnlich RAL 9005), mit einer Materialstärke von 3 mm (gesamt Aufbauhöhe 4 mm). Rahmen 1fach bis 4fach, Montage senkrecht und waagerecht möglich.

Spezieller Einbau für Einbaudosen
Mit speziellen wandbündigen Einbaudosen 1fach bis 4fach wird das Schalterprogramm Berker R.8 flach auf der Wand installiert.
Für die Hohlwandmontage: quadratische, hellgraue Einbaudose mit Befestigungsschrauben werden direkt in die Wand geschraubt, anschließend können die UP-Einsätze mittels eines Distanzstückes installiert werden.
Für die Unterputz-Montage: spezielle quadratische, rote Mauerwanddosen werden im Mauerwerk eingegipst. Nach dem Verputzen werden die quadratische Einbaudosen mit Befestigungsschrauben in die Mauerwanddosen geschraubt, anschließend können die UP-Einsätze mittels eines Distanzstückes installiert werden.

Die runden Zentralstücke für Steckdosen und viele weitere Zentralstücke/Abdeckungen mit einem Durchmesser von 58 mm und bilden mit dem Rahmen eine kantenlose Oberfläche. Rahmen mit planer Geometrie und glänzender Oberfläche.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 150 Schalter- und Steckdosenvarianten sind möglich.
R.3 Metall Programmbeschreibung (Kurztext)

Quadratisches Schalterprogramm gefertigt mit einem Thermoplast-Träger mit Metalloberfläche Edelstahl oder Aluminium, mit scharfkantigen Ecken 0,5 mm Radius, bruchsicher und schlagfest. Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.
R.8 Glas Programmbeschreibung (Kurztext)

Quadratisches Schalterprogramm gefertigt aus einem Thermoplast-Träger mit Glasoberfläche polarweiß (ähnlich RAL 9010) oder schwarz (ähnlich RAL 9005) mit scharfkantigen Ecken 0,5 mm Radius, kratzfest. Rahmen 1fach bis 4fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm
.
R.3 Kunststoff Programmbeschreibung (Kurztext)

Quadratisches Schalterprogramm aus Thermoplast mit scharfkantigen Ecken 0,5 mm Radius, bruchsicher und schlagfest, in den Farben polarweiß (ähnlich RAL 9010), schwarz (ähnlich RAL 9005) gefertigt. Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.
R.1 Kunststoff Programmbeschreibung (Kurztext)

Quadratisches Schalterprogramm aus Thermoplast gefertigt mit 12 mm Ecken-Radius, bruchsicher und schlagfest, in den Farben polarweiß (ähnlich RAL 9010), schwarz (ähnlich RAL 9005). Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.
R.3 Programmbeschreibung (Langtext)

Schalterprogramm aus Thermoplast, bruchsicher und schlagfest, in den Farben polarweiß (ähnlich RAL 9010), schwarz (ähnlich RAL 9005) gefertigt, Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Quadratische Grundform und scharkantige Ecken 0,5 mm Radius. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.

Alternativ:
Schalterprogramm aus einem 7 mm hohen Thermoplast-Träger mit einer darauf liegenden 3mm Glas-Oberfläche, kratzfest, in den Farben polarweiß (RAL 9010), schwarz (RAL 9005) gefertigt, Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Quadratische Grundform und scharkantige Ecken 0,5 mm Radius. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.

Alternativ:
Schalterprogramm aus einem 7 mm hohen Thermoplast-Träger mit einer darauf liegenden 3 mm Metall-Oberfläche Edelstahl oder Aluminium, schlagfest und bruchsicher gefertigt, Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Quadratische Grundform und scharkantige Ecken 0,5 mm Radius. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.

Installationsgeräte sind teilweise mittels eines separaten Dichtungssets wassergeschützt UP IP 44 einsetzbar.

Möglichkeit der Beschriftung durch beschriftbare Rahmen möglich, abriebfeste Kennzeichnung der Produkte durch Bedruckung.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 150 Anwendungen.
R.8 Metall Programmbeschreibung (Kurztext)

Quadratisches Schalterprogramm gefertigt mit einem Thermoplast-Träger mit Metalloberfläche Edelstahl oder Aluminium, mit scharfkantigen Ecken 0,5 mm Radius, bruchsicher und schlagfest. Rahmen 1fach bis 4fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.
R.1 Programmbeschreibung Langtext

Schalterprogramm aus Thermoplast, bruchsicher und schlagfest, in den Farben polarweiß (RAL 9010), schwarz (RAL 9005) gefertigt, Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Quadratische Grundform und runden Ecken 12 mm Radius. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58mm.

Alternativ:
Schalterprogramm aus einem 7 mm hohen Thermoplast-Träger mit einer darauf liegenden 3 mm Glas-Oberfläche, kratzfest, in den Farben polarweiß (RAL 9010), schwarz (RAL 9005) gefertigt, Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Quadratische Grundform und runden Ecken 12 mm Radius. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.

Alternativ:
Schalterprogramm aus einem 7 mm hohen Thermoplast-Träger mit einer darauf liegenden 3 mm Metall-Oberfläche Edelstahl oder Aluminium, schlagfest und bruchsicher gefertigt, Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Quadratische Grundform und runden Ecken 12 mm Radius. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.

Installationsgeräte sind teilweise mittels eines separaten Dichtungssets wassergeschützt UP IP 44 einsetzbar.

Möglichkeit der Beschriftung durch beschriftbare Rahmen möglich, abriebfeste Kennzeichnung der Produkte durch Bedruckung.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 150 Anwendungen.
R.1 Metall Programmbeschreibung (Kurztext)

Quadratisches Schalterprogramm gefertigt aus einem Thermoplast-Träger mit Metalloberfläche Edelstahl oder Aluminium mit 12 mm Radius, bruchsicher und schlagfest. Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.
R.3 Glas Programmbeschreibung (Kurztext)

Quadratisches Schalterprogramm gefertigt aus einem Thermoplast-Träger mit Glasoberfläche polarweiß (ähnlich RAL 9010) oder schwarz (ähnlich RAL 9005) mit scharfkantigen Ecken 0,5 mm Radius, kratzfest. Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.
R.1 Glas Programmbeschreibung (Kurztext)

Quadratisches Schalterprogramm gefertigt aus einem Thermoplast-Träger mit Glasoberfläche polarweiß (ähnlich RAL 9010) oder schwarz (ähnlich RAL 9005) mit 12 mm Ecken-Radius, kratzfest. Rahmen 1-fach bis 5-fach, senkrecht wie waagerecht einsetzbar.

Die Steckdosen-Zentralstücke und viele weitere Zentralstücke bilden mit dem Rahmen eine kantenlose Oberfläche. Mit planer Geometrie und glänzender Oberfläche. Runde Wippen/Abdeckungen mit einem Durchmesser von 58 mm.
