Les étapes de branchement d’un interrupteur double
Un interrupteur double permet d’ouvrir et fermer un circuit électrique sur chacune des commandes. Son rôle principal est de commander deux circuits d’éclairage distincts à partir d’un seul point de commande.
Il est relativement aisé de brancher un interrupteur double allumage. Cependant, il est nécessaire de connaître les normes électriques en vigueur et de respecter les consignes de sécurité avant de commencer.
NF C 15-100, la norme
pour brancher un interrupteur double
La norme électrique NF C 15-100 fournit des directives précises pour savoir comment brancher un interrupteur double afin d'assurer la sécurité, la fiabilité et la conformité des installations électriques. Il est important de consulter et de respecter cette norme lors de la conception et de la réalisation d'installations électriques dans les locaux privatifs à usage d’habitation.
Pour être accessible, un interrupteur double allumage doit être situé à une hauteur comprise entre 0,90 m et 1,30 m du sol. Une commande de l’éclairage se tiendra à l’intérieur de la pièce (l’entrée), ou à l’extérieur dans le cas d’une salle de bain pour respecter les règles liées aux volumes.
L'appareillage ne doit se séparer, à l’usage, de son support et rendre accessible les bornes des conducteurs ou des câbles d’alimentation.
La fixation à griffes de tous les appareillages dans les boîtes d’encastrement est interdite. En rénovation, si les boîtes d’encastrement existantes ne peuvent être remplacées afin d'accueillir une fixation des appareillages à vis, il est admis d'utiliser ponctuellement de l'appareillage à griffes.
Quel est le matériel électrique
à prévoir ?
• 1 interrupteur double (mécanisme + enjoliveur + plaque, selon le type d’interrupteur choisi), en saillie ou encastré,
• 1 boîte d’encastrement 1 poste, de 40 mm de profondeur (facultatif si existant),
• des fils électriques de section 1,5 mm2,
• 1 tournevis d'électricien,
• 1 pince à dénuder ou un cutter,
• 1 pince coupante isolée,
• 1 niveau à bulle,
• 1 tournevis testeur ou multimètre.
Astuce
Prenez une photo du branchement existant avant de tout démonter. Il est toujours bon d’avoir une référence visuelle qui pourra faciliter le remontage ou le dépannage.
Comment brancher
un interrupteur double ?
Dans un logement neuf comme en rénovation, les étapes sont identiques pour brancher un interrupteur double. Pour être conforme aux normes électriques, il est nécessaire d’utiliser une boîte d’encastrement qui sert de support pour l’interrupteur et protège les connexions électriques.
Coupez l’alimentation électrique
Afin d’éliminer tout risque d’électrocution, assurez-vous de couper l'alimentation électrique du circuit sur lequel vous allez travailler en actionnant le disjoncteur correspondant dans le tableau électrique. Si vous n’arrivez pas l’identifier, coupez l’alimentation en déclenchant le disjoncteur général.
Identifiez et préparez les fils
Il est essentiel d’identifier les fils électriques pour préparer l’installation d’un interrupteur double. Cela nécessite trois types de fils : la phase, le neutre, le retour lampe et la terre (non raccordé pour un luminaire de classe 2). Chaque fil doit être dénudé d’environ 1 cm.

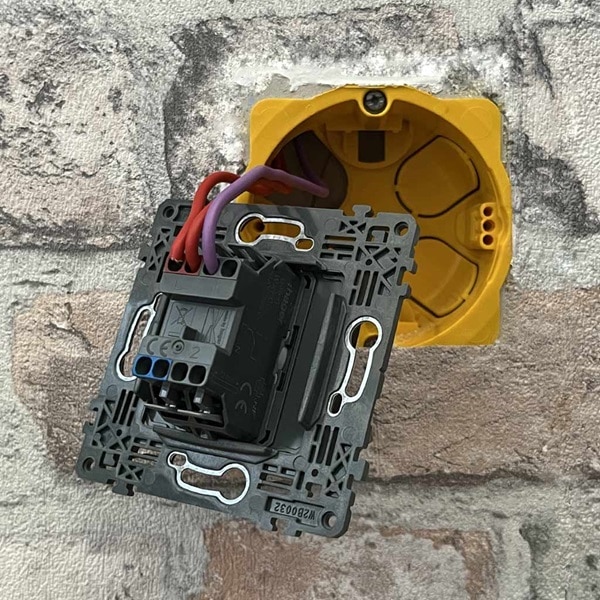

Connectez l’interrupteur double au circuit électrique
Suivez pas-à-pas le schéma de raccordement qui vous aidera à connecter l’interrupteur double au circuit électrique.
Fixez l’interrupteur double à la boîte d’encastrement
Insérez l’interrupteur double dans la boîte d’encastrement et fixez-le sur les 2 côtés avec les vis fournies ou avec les griffes. Veillez à aligner correctement l’interrupteur. Clipsez ensuite la plaque de finition sur le mécanisme.
Rétablissez le courant
Réarmez le disjoncteur pour rétablir l’alimentation électrique puis actionnez l’interrupteur pour vérifier son bon fonctionnement.

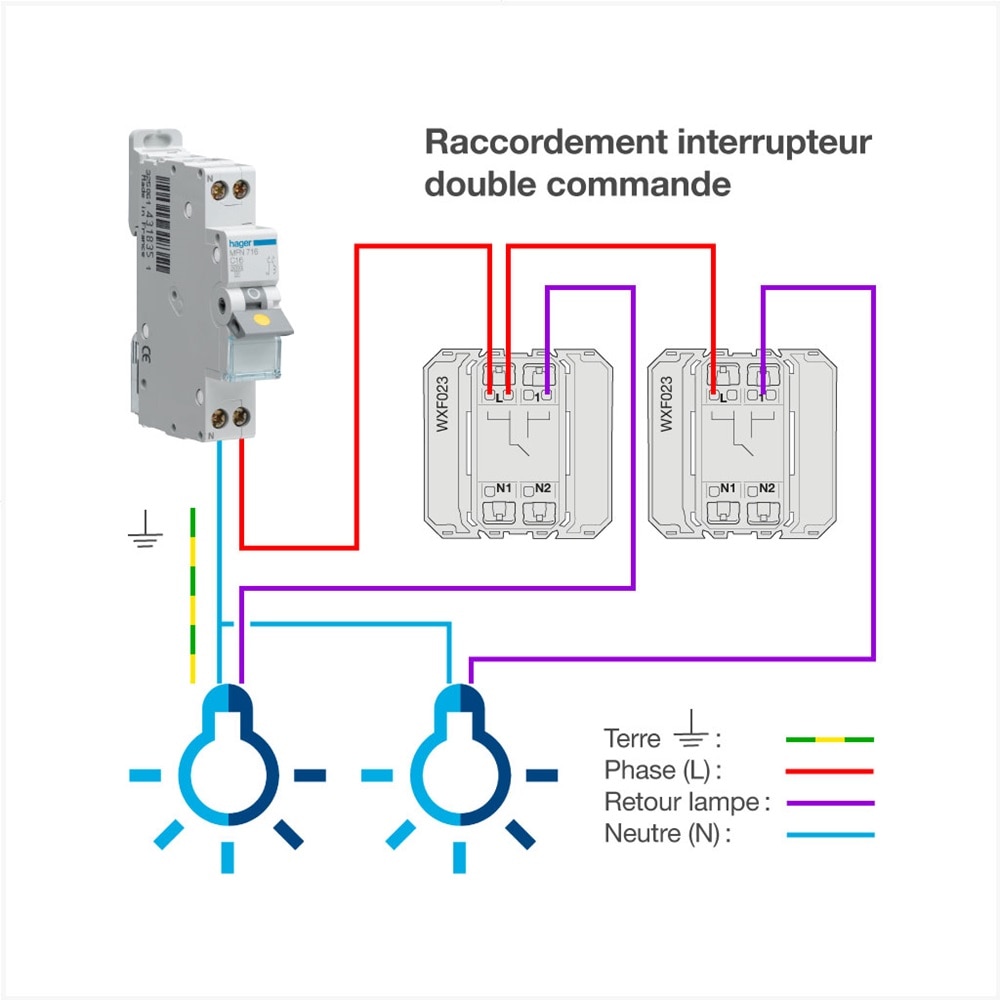

Schéma de raccordement
d'un interrupteur double
• Le fil de neutre bleu arrive sur les 2 points lumineux,
• le fil de terre vert/jaune arrive sur les 2 points lumineux,
• le fil de phase rouge est commun aux deux interrupteurs, bornes généralement marquées "L" ou "Line". La première phase sur la borne "L" du premier interrupteur et la deuxième phase borne "L" relie les deux interrupteurs,
• le fil retour de lampe violet arrive sur chaque interrupteur, bornes souvent marquées "Load".
