Tout savoir sur les interrupteurs électriques
Il existe différents types d'interrupteurs à choisir en fonction de son logement et de vos besoins. Devenu un véritable élément de décoration, un large choix est aujourd’hui disponible en termes de couleurs, design et matières.
Un interrupteur,
comment ça fonctionne ?
L'interrupteur ouvre et ferme un circuit électrique ce qui permet d'alimenter un appareil en courant électrique.
Lorsque l'interrupteur est en position ON (ou fermée), il crée une connexion entre les bornes de contact. L'électricité circule dans le circuit et alimente l'appareil ou la lumière.
Quand l'interrupteur est en position OFF (ou ouverte), il rompt la connexion électrique entre les bornes de contact. Le flux d'électricité dans le circuit est interrompu, ce qui éteint l'appareil ou la lumière connectée.
Quels sont les différents
types d’interrupteurs ?
NF C 15-100, la norme pour
les installations électriques
La norme française NF C 15-100 définit les règles à respecter pour les installations électriques à basse tension pour le résidentiel. Cette norme électrique fixe les règles pour concevoir, installer, mettre en service et entretenir les systèmes électriques. Le respect de cette norme est indispensable pour garantir la sécurité et la fiabilité de toute installation électrique.
Comment bien
choisir ses interrupteurs ?
Pièces de passage
Dans les couloirs ou les escaliers, il est recommandé d’installer des interrupteurs à détection de mouvements. Cela aide à économiser de l'énergie. Vous pouvez également choisir des interrupteurs va-et-vient ou des télérupteurs.
Pièces d’eau
Dans les pièces humides (buanderies, salles de bains ou cuisines), il est indispensable d'installer des interrupteurs résistants à l'eau. Les interrupteurs bipolaires, étanches et avec indice de protection à partir de l'IP44 sont préconisés.
Pièces de vie
Il existe un large choix d'interrupteurs adaptés aux pièces de vie en fonction de la taille ou de la disposition. Ces interrupteurs peuvent être simples, doubles, des variateurs de lumière ou des commandes de volets roulants, par exemple.
Extérieur

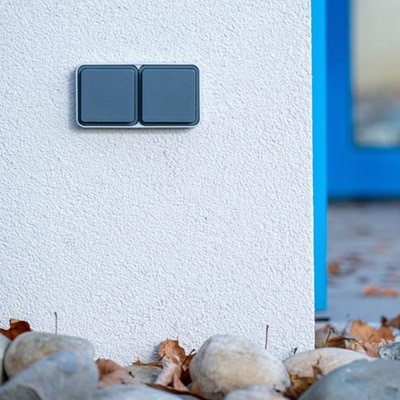

En extérieur, il est indispensable d'installer des interrupteurs étanches dits IP55. Vous pourrez aussi choisir des appareillages en version lumineuse, à monter en saillie ou à encastrer
En toute sécurité
Si vous souhaitez installer un interrupteur ou une prise de courant mais n'avez pas de connaissances en électricité, faites appel à un électricien qualifié. Avant toute manipulation, il est impératif de couper le courant au disjoncteur général. Suivez attentivement les instructions fournies avec le produit et respectez les normes de sécurité électriques en vigueur.
Comment brancher un interrupteur ?
Avant de commencer, équipez-vous des outils nécessaires :
• un tournevis plat et un cruciforme,
• une pince à dénuder ou un cutter,
• une pince coupante isolée,
• un niveau à bulle,
• un tournevis testeur ou multimètre.
Prenez une photo du branchement existant avant de tout démonter. Il est toujours bon d’avoir une référence visuelle qui pourra faciliter le remontage ou le dépannage.

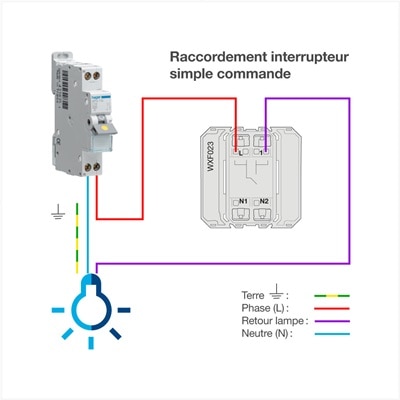

Comment brancher un interrupteur simple allumage ?
Vérifiez, à l’aide du tournevis testeur, que le courant est coupé.
Si vous remplacez un équipement existant, démontez la plaque puis dévissez le mécanisme du mur. Déconnectez les fils des bornes, puis reconnectez le nouvel interrupteur suivant le schéma correspondant.

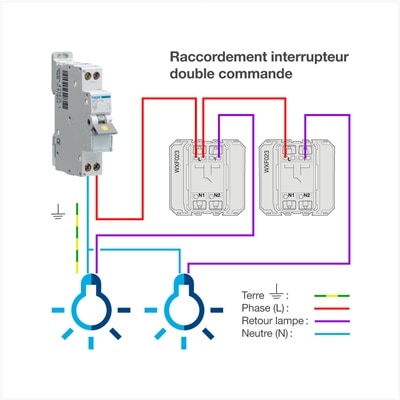

Comment câbler un interrupteur double allumage ?
Assurez-vous d’avoir bien coupé l’alimentation électrique avant de commencer.
Pour changer vos interrupteurs existants, retirez l’interrupteur existant. Otez les vis de l’ancien câblage pour rebrancher les fils selon le croquis technique adapté.

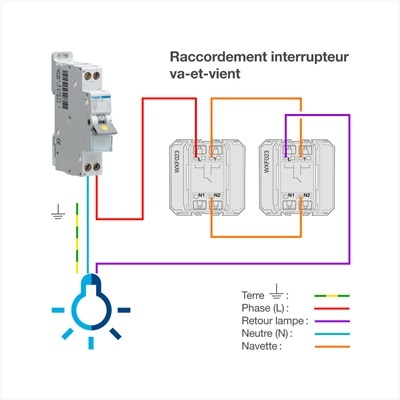

Comment raccorder un interrupteur va-et-vient ?
Contrôlez que le circuit électrique est bien hors tension avant toute manipulation.
Déboîtez ou dévissez le cadre de l’interrupteur à remplacer. Débranchez les fils des bornes puis rebranchez-les en respectant le dessin de raccordement du va-et-vient.
