Les étapes de branchement d’un va-et-vient

L'interrupteur va-et-vient permet d'allumer ou d'éteindre une lumière depuis deux endroits différents, appelés des points de commande. Cela facilite le contrôle du circuit d’éclairage avec l’ajout d’un second interrupteur. L'allumage et l'extinction des ampoules dans les escaliers, les couloirs ou les pièces de passage est simplifié.

Interrupteur gallery de Hager finition night avec bande lumineuse sur un mur rouge à l'entrée d'une chambre dans les tons gris

NF C 15-100, la norme pour
les interrupteurs va-et-vient

Les interrupteurs va-et-vient doivent être installés à une hauteur entre 0,9 m et 1,30 m du sol, en conformité avec la norme NF C 15-100. Utilisez des fils électriques de calibre adéquat (généralement de 1,5 mm²) pour le câblage. Assurez-vous que le câblage est conforme aux normes de sécurité électrique et qu'il est correctement isolé. Il convient de connecter les fils aux bornes de l'interrupteur va-et-vient en respectant les couleurs standardisées pour l'identification des fils (par exemple, le bleu pour le neutre, le marron ou le noir pour la phase et le vert et jaune pour la terre). Le fil de phase doit être connecté à la borne appropriée sur chaque interrupteur et le fil de retour doit être connecté à la borne correspondante sur l'autre interrupteur.

Quel est le matériel électrique
à prévoir ?

• 1 interrupteur va-et-vient (mécanisme + enjoliveur + plaque, selon le type d’interrupteur choisi), en saillie ou encastré,
• 1 boîte d’encastrement 1 poste, de 40 mm de profondeur (facultatif si existant),
• des fils électriques de section 1,5 mm²,
• 1 tournevis d'électricien,
• 1 pince à dénuder ou un cutter,
• 1 pince coupante isolée,
• 1 niveau à bulle,
• 1 tournevis testeur ou multimètre.

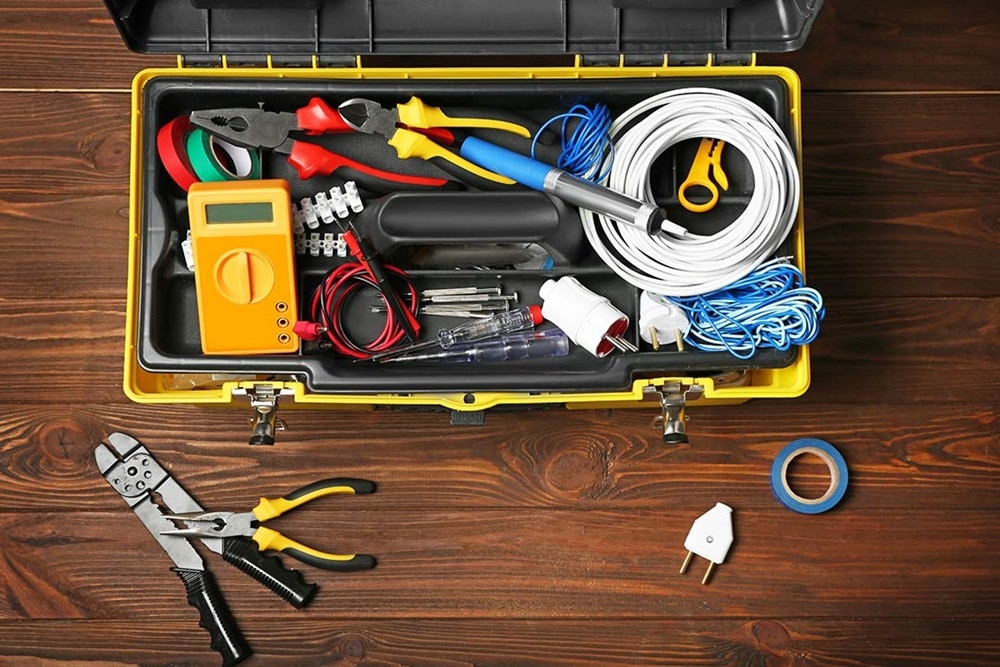

Matériel électrique pour brancher un interrupteur simple ou double

Astuce

Prenez une photo du branchement existant avant de tout démonter. Il est toujours bon d’avoir une référence visuelle qui pourra faciliter le remontage ou le dépannage.

Comment brancher
un interrupteur va-et-vient ?

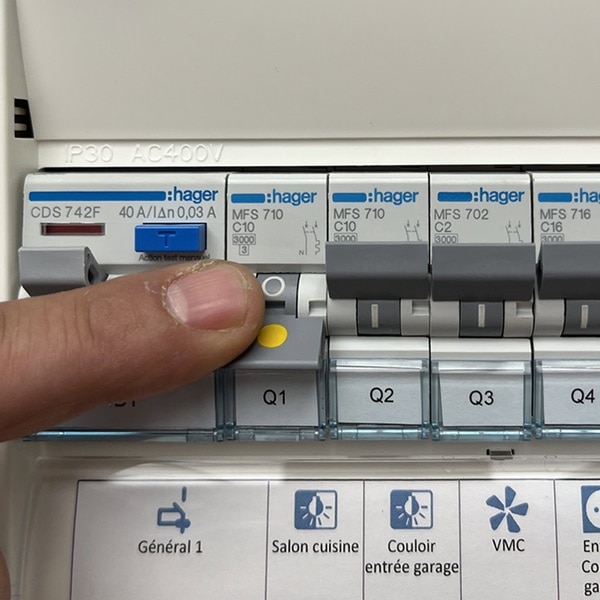

Rétablissez le courant depuis le disjoncteur dans le tableau électrique

Coupez le courant

Dans le tableau électrique, basculez l’interrupteur du circuit concerné ou du disjoncteur général en position OFF pour couper l'alimentation électrique.

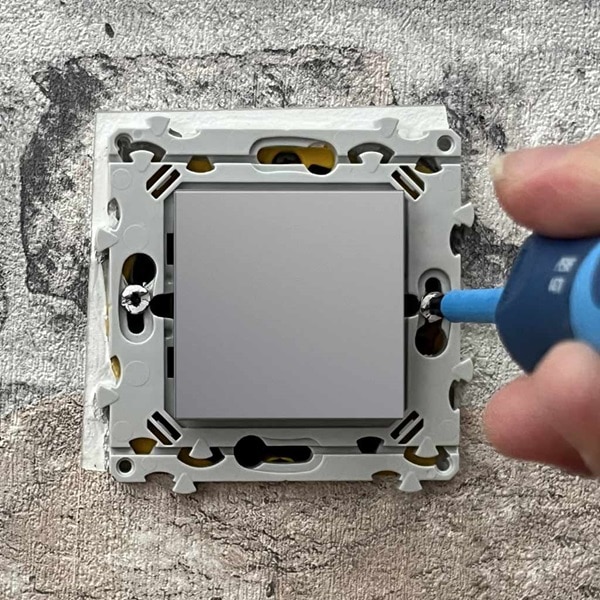

Démontez l’interrupteur existant

Retirez la plaque de finition de l'interrupteur en place. Dévissez l'interrupteur et tirez-le doucement pour l’enlever de la boîte murale.

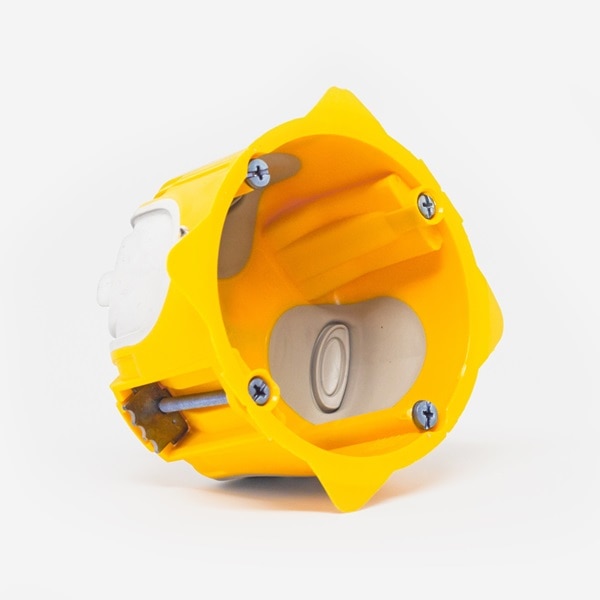

Boîte d’encastrement à installer dans le mur avant la pose de prises et d'interrupteurs

Installez la boîte d’encastrement

Si nécessaire, perforez le mur selon la profondeur de la boîte d’encastrement (40 - 50 mm) à l’aide d’une scie cloche. Insérez-la et fixez-la dans le mur puis faites passer les câbles dans les ouvertures prévues.

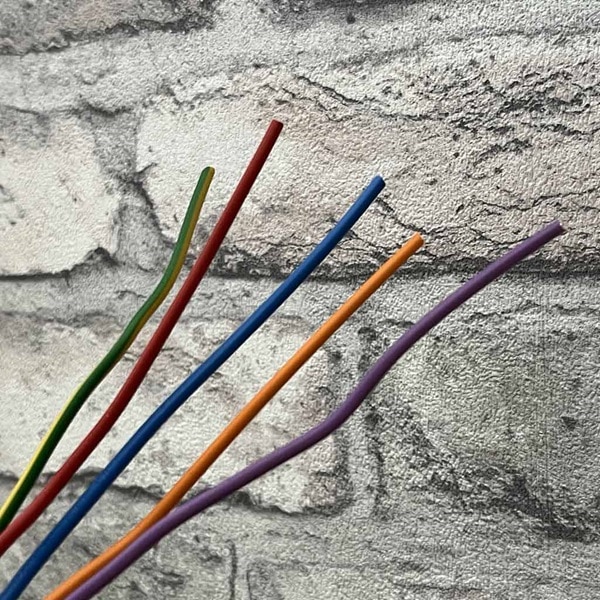

Le fil de terre est vert et jaune. Le fil de phase est généralement marron, noir ou rouge. Le fil du neutre est habituellement bleu, quant aux fils de retour lampe et le fil navette, ils peuvent être orange ou violet.

Identifiez les fils

Le fil de terre est facilement repérable à sa couleur verte et jaune. Le fil de phase, est généralement marron, noir ou rouge. Le fil du neutre est habituellement bleu, quant aux fils de retour lampe et le fil navette, ils peuvent être orange ou violet.

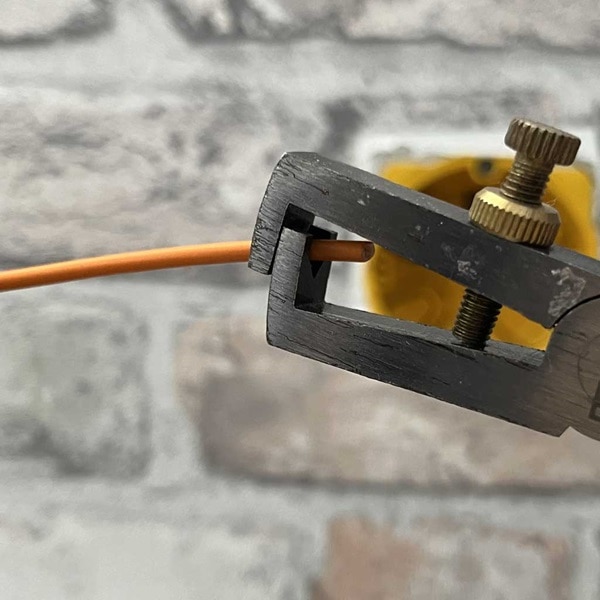

Dénudez les fils

Dénudez légèrement les fils électriques (environ 10 mm) pour faciliter la connexion, à l’aide de la pince à dénuder.

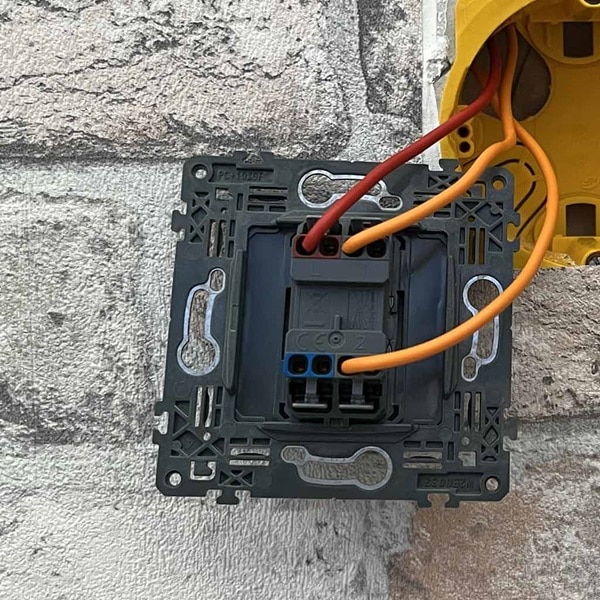

Raccordez les fils du premier mécanisme

Raccordez le fil de phase (rouge ou marron) sur la borne L du premier interrupteur va-et-vient et les fils navette (orange) sur les bornes 1 et N2 (voir le schéma de branchement).

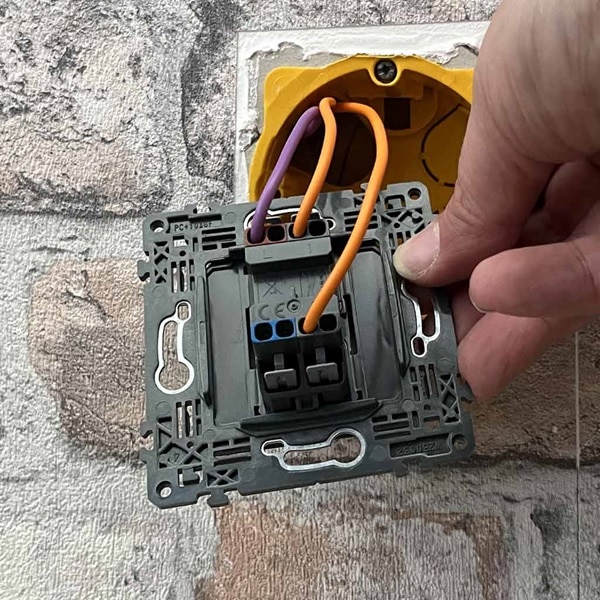

Raccordez les fils du second mécanisme

Raccordez le fil de retour lampe (violet) sur la borne L du second interrupteur va-et-vient et les fils navette (orange) sur les bornes 1 et N2 (voir le schéma de branchement).

Schéma de raccordement

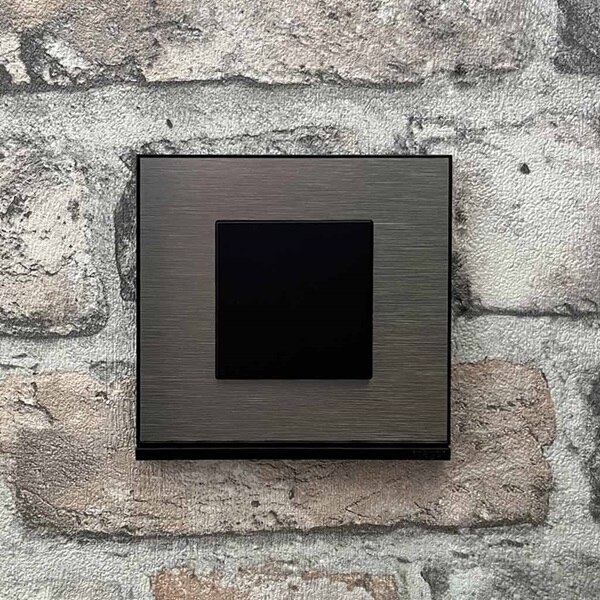

Interrupteur gallery de Hager night, finition plaque effet bronze

Fixez les interrupteurs au mur

Vissez les mécanismes aux boîtes d'encastrement en utilisant les vis fournies avec l'appareil. Clipsez ensuite les plaques de finition sur les mécanismes.

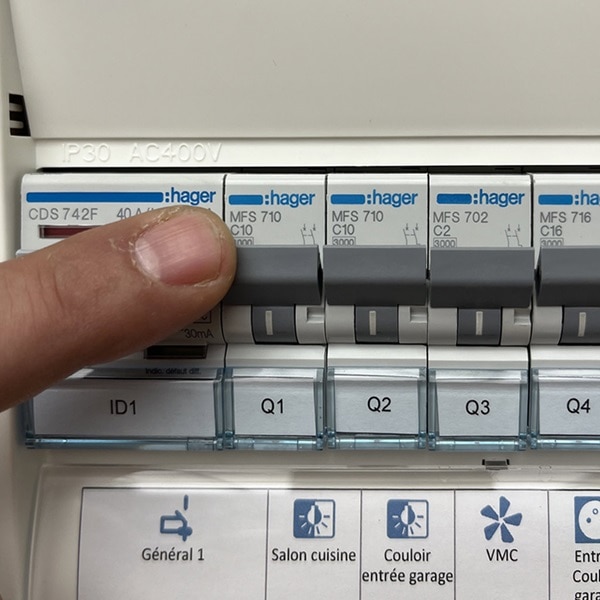

Coupez le courant depuis le disjoncteur dans le tableau électrique

Rétablissez le courant

Rétablissez enfin l'alimentation électrique depuis le disjoncteur et vérifiez que tout fonctionne correctement.

1 sur 9

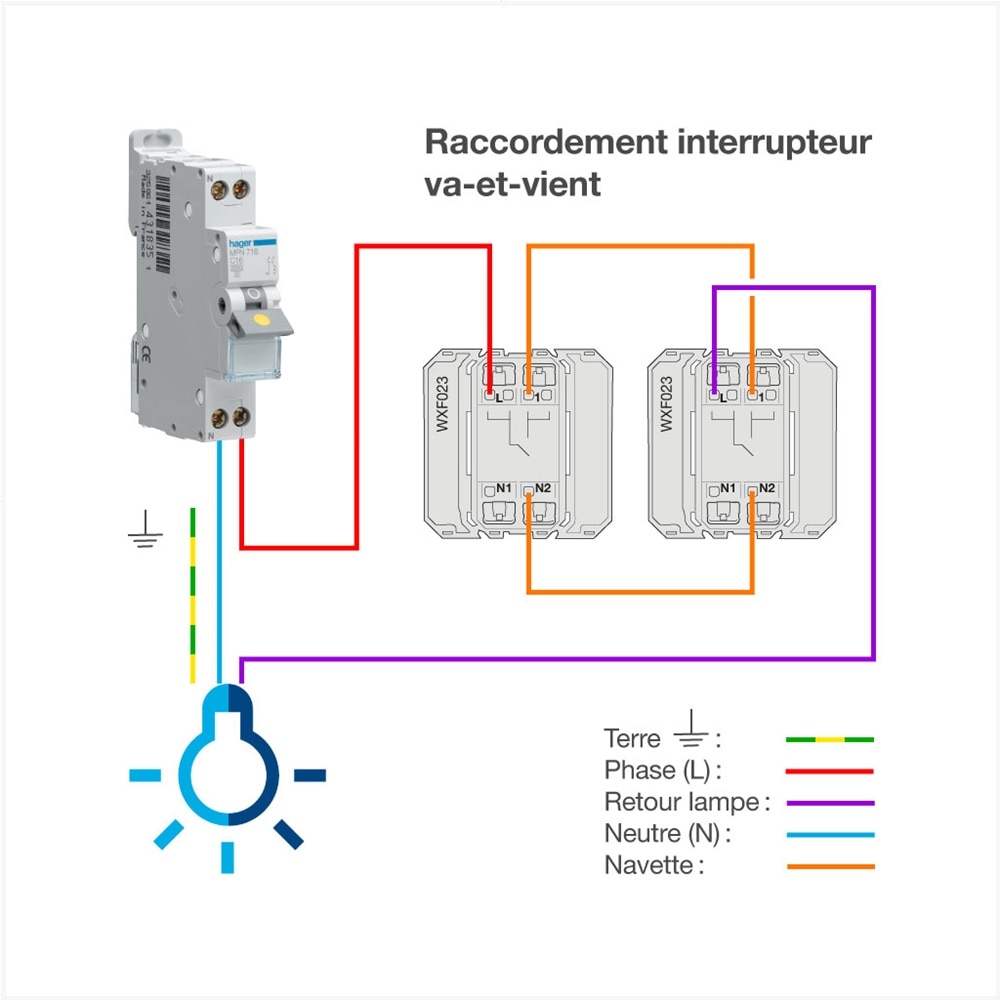

Schéma de raccordement d'un
interrupteur va-et-vient

Contrôlez que le circuit électrique est bien hors tension avant toute manipulation.

• Le fil de neutre bleu arrive sur le point lumineux,
• le fil de terre vert/jaune arrive sur le point lumineux,
• le fil de phase rouge arrive sur le premier interrupteur, borne généralement marquée "L" ou "Line",
• le fil de la première navette relie la borne correspondante (1) à la même borne du second interrupteur,
• le fil de la deuxième navette relie la borne correspondante (N2) à la même borne du second interrupteur,
• le fil retour de lampe violet relie la lampe au deuxième interrupteur, borne souvent marquée "Load".

Schéma de raccordement interrupteur va-et-vient

Besoin d'aide pour votre projet ?
Envie d'avoir l'avis d'un expert ?

Faites appel à l'un de nos électriciens agréés Hager, il vous conseillera et vous guidera dans tous vos projets.

Je trouve un électricien agréé

Pourquoi choisir un va-et-vient plutôt qu'un interrupteur simple ?

• Si vous réfléchissez au projet électrique d'un lieu avec plusieurs entrées comme les couloirs ou escaliers, l'interrupteur va-et-vient sera plus pratique et surtout adapté. Un interrupteur simple, en revanche, ne permettrait de contrôler la lumière qu'à partir d'un seul endroit. Cela ne serait pratique du tout et nécessiterait de revenir à l'endroit de l'interrupteur pour éteindre la lumière, rendant le passage par le couloir moins ergonomique et moins sûr.
Comment identifier les bornes sur un interrupteur va-et-vient ?

• Les interrupteurs va-et-vient ont généralement trois bornes : une borne pour la phase (L ou P) et deux bornes pour les navettes (souvent marquées 1 et 2).
Quelles couleurs de fils utiliser pour raccorder un va-et-vient ?

• Pour brancher un interrupteur va-et-vient, il est important de respecter les codes de couleur des fils pour assurer une installation correcte et sécurisée. Pour ce type de circuit, 4 couleurs différentes sont utilisées. Le fil de phase (L ou P), qui est rouge, noir ou marron, apporte le courant électrique à l'interrupteur. Le fil navette est généralement orange, violet, gris ou parfois blanc (les couleurs peuvent varier, mais elles doivent être uniformes dans l'installation). Ce sont les fils qui vont d'un interrupteur à l'autre dans le circuit va-et-vient. Il y a deux fils navette. Le fil de retour de lampe peut être violet, rouge, noir ou marron. Ce fil va de l'interrupteur à la lampe et est utilisé pour fournir le courant à la lampe lorsque l'interrupteur est fermé. Et enfin le fil de terre qui est jaune et vert.
Puis-je utiliser un interrupteur va-et-vient pour contrôler plusieurs lumières ?

• Oui, un interrupteur va-et-vient peut contrôler plusieurs lumières. Il faut qu'elles soient toutes connectées au même circuit de retour de lampe.
Comment installer les fils navette entre les interrupteurs ?

• Les fils navette doivent être raccordés aux bornes 1 et 2 sur les deux interrupteurs. Assurez-vous qu'ils sont bien isolés et correctement connectés pour éviter tout court-circuit.
Que faire si l'interrupteur ne fonctionne pas correctement après l'installation ?

• Vérifiez le câblage pour s'assurer que chaque fil est connecté à la borne correcte. Utilisez un testeur de continuité pour vérifier les connexions. Assurez-vous également que les interrupteurs ne sont pas défectueux. En dernier recours, contactez un professionnel.
