Réglette HPC weber.vertigroup 3P DIN00 160A rail/adaptateur 100mm LVS00100SP
Réglette coupe-circuit sectionneur HPC weber.vertigroup, DIN00-100 bornes à visser M8×14
EAN
4049857199938
E-nr.
847 011 059
VPE
1 pc.
Groupe de rabais
57
Prix*
118.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 6 produit(s) disponible(s) -
adaptateur de rail DIN 2 produit(s) disponible(s) -
Borne de barre collectrice 1 produit(s) disponible(s) -
Plaque/cache/barrette d'inscription 1 produit(s) disponible(s) -
Connexion de la borne de câble 1 produit(s) disponible(s) -
fusible NH basse tension 6 produit(s) disponible(s)
Complétez votre système
-
LVZAW
Equerre d'appui latérale LV pour fixation des profilés d'obturation
8.35 CHF / jeu* -
LVZ00AHBSupport d'appareil en élément aveugle pour LV taille 00; long. 95mm sans découpe
10.25 CHF / pc.* -
LVZ00AHBLSupport d'appareil LV longueur 135mmpour à taille 00/100/185, élément aveugle
14.15 CHF / pc.* -
LVZ00AHDSupport d'appareil pour LV taille 00, long. 95mm pour ampèremètres enfichables
28.20 CHF / pc.* -
LVZ00AVLSupport d'appareil pour LV taille 00; longueur 135mm avec découpe 48x48mm
15.40 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.45 CHF / jeu*
-
LNH00063M6A
Fusible NH00 690V aM 63A indicateur combiné préhenseur sous tension
8.90 CHF / pc.* -
NH00LP100MRCartouche fusible HPC taille 00 400V~ gG 100A indicateur supérieur
7.50 CHF / pc.* -
NH00LP10MRCartouche fusible HPC taille 00 400V~ gG 10A indicateur supérieur
7.50 CHF / pc.* -
NH00LP125MRCartouche fusible HPC taille 00 400V~ gG 125A indicateur supérieur
9.00 CHF / pc.* -
NH00LP160MRCartouche fusible HPC taille 00 400V~ gG 160A indicateur supérieur
9.00 CHF / pc.* -
NH00LP6MRCartouche fusible HPC taille 00 400V~ gG 6A indicateur supérieur
7.50 CHF / pc.*
-
LVZ00BSTÉtiquette d'identification LV pour taille 00/60 - 00/185
2.40 CHF / pc.* -
LVZ00BTKPorte-étiquettes court, clipsable en bas ou en haut pour LV taille 00/185
5.30 CHF / pc.* -
LVZIFT00Porte-étiquette long taille00 100mm avec étiquette de désignation et type LVS00
6.00 CHF / pc.* -
LVZIFT00100Porte-étiquette taille00 100mm avec étiquette de désignation et type p. LVS00100
6.00 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
13.05 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.45 CHF / pc.*
-
LVZMS00100Ampèremètre 100A classe 3 enfichable
264.00 CHF / pc.* -
LVZMS00150Ampèremètre 150A classe 3 enfichable
269.00 CHF / pc.* -
LVZMS0075Ampèremètre 75A classe 3 enfichable
269.00 CHF / pc.* -
LVZMV00100Ampèremètre 100A classe 3 encastré
178.50 CHF / pc.* -
LVZMV00150Ampèremètre 150A classe 3 encastré
178.50 CHF / pc.*
-
LVZRAD80DCapot cellule vide 100mm avec fixation
41.00 CHF / pc.* -
LVZRAD80DXCapot cellule vide 100mm sans fixation
59.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Courant de coupure crête100 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4100 kA
-
Courant assigné admissible sous 1 seconde IEC609475 kA
Fusible
-
Taille de l'élément fusibleNH00
Connectivité
-
Type de connection / priseBorne à vis
Raccordement
-
Section de raccordement en câble souple4 - 95 mm²
-
Section de raccordement en câble rigide4 - 95 mm²
-
Type de connexion / priseRaccordement M8
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage14 - 14 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres1400
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8 kV
Dimensions
-
Distance des barres omnibus100 mm
-
Hauteur401 mm
-
Profondeur123 mm
Puissance
-
Puissance dissipée totale sous IN20 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVS00100SP
-

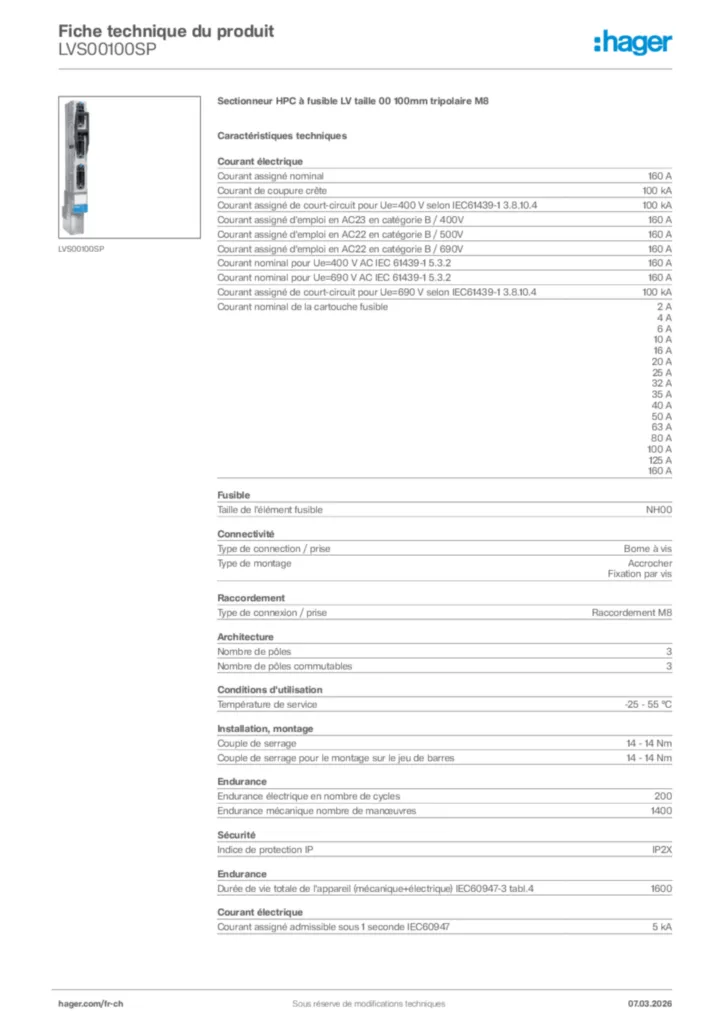

Fiche technique
