Suisse
Double réglette sectionnable HPC, fv+, DIN3D, 2000 A, commutation unipolaire, inoxydable, montage sur système de jeux de barres de 185 mm, raccordement à vis M12
EAN
7611919014526
E-nr.
847 013 199
VPE
1 pc.
Groupe de rabais
62
Double réglette sectionnable HPC fv+ DIN3D 2000A 1p inoxydable M12 LV8TDR2000STE
Prix*
2 948.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Accessoires pour outils de mesure 1 produit(s) disponible(s) -
Accessoires électriques pour appareillage basse tension 4 produit(s) disponible(s) -
Borne de barre collectrice 2 produit(s) disponible(s) -
Boulon 7 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 23 produit(s) disponible(s) -
Couvercle 2 produit(s) disponible(s)
Complétez votre système
-
LVZSA
Indicateur de position LV, microrupteur contact NO ou contact NF, LV taille 1-3
13.90 CHF / pc.* -
LVZVKJeu de câblage LV taille 1-3 pour limiteur de tension triphasé
36.75 CHF / jeu* -
LVZVKSEJeu de câblage transformateurs de courant LV taille 1-3, 1-phasé, d´porte-câbles
32.10 CHF / jeu* -
LVZVKSDJeu de câblage transformateurs de courant LV taille 1-3, 3-phasé, d´porte-câbles
50.30 CHF / jeu*
-
LVZ0820
Vis de fixation LV M8x20 pour jeu de barres, LV taille 1-3
8.20 CHF / pc.* -
LVZ1230Vis de fixation LV M12x30 avec élément amortissant enroulé pour jeu de barre
11.30 CHF / pc.* -
LVZSRVis M12x30 pour raccordement de barre omnibus inoxydable
11.90 CHF / jeu* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.60 CHF / jeu* -
LVZSG50Raccord fileté M12x30
94.20 CHF / jeu* -
LVZSI
Vis M12x30 pour raccordement de barre omnibus six pans creux
8.00 CHF / jeu* -
LVZSR50
Raccord fileté M12x30 inoxydable
166.50 CHF / jeu*
-
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturation
9.05 CHF / jeu* -
LV8ZMKESupport d´appareil court FV+ taille 1-3; haut. 97mm, appareils enfichables, 1phasé
22.70 CHF / pc.* -
LV8ZMKDSupport d´appareil court FV+ taille 1-3;haut. 97mm, appareils enfichables, 3phasé
29.40 CHF / pc.* -
LV8ZMKBSupport d´appareil court FV+ taille 1-3; haut. 97mm, appareil de mesure 72x72mm
10.70 CHF / pc.* -
LV8ZMKSupport d'appareil pour FV+ taille 1-3; longueur 120mm, découpe 72x72mm
14.75 CHF / pc.* -
LV8ZMBSupport d´appareil long pour FV+ taille 1-3, hauteur 120mm, à élément aveugle
12.00 CHF / pc.* -
LVZBERABouchon obturateur pour compartiment vide LVZRAT
1.35 CHF / pc.* -
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
85.90 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
65.30 CHF / pc.* -
LVZGATSupport d´appareil profond LV support de bornes de sectionnement, avec vis
38.80 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
59.80 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
83.30 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
55.60 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
62.40 CHF / pc.* -
LVZGDSupport d'appareil profond LV pour montage d´appareils et bornes, avec vis
34.65 CHF / pc.* -
LVZPHCapot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
52.70 CHF / pc.* -
LVZRATV
Capot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparent
69.30 CHF / pc.* -
LVZAKLVolet de recouvrement pour HPC1-HPC3
8.35 CHF / jeu* -
LVZASCapot latéral
22.25 CHF / pc.* -
LVZBERAX
Bouchon obturateur pour compartiment vide LVZRAT (200 pièces)
1.30 CHF / pc.*
-
LVZPBCache-profil pour LV, longueur 850mm pour latérales recouvrement
33.25 CHF / jeu* -
LVZRADCouvercle d'emplacement vid, largeur 100mm, adapteur jeux de barres taille 1-3
44.40 CHF / pc.* -
LVZRACouvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
63.90 CHF / pc.* -
LV8ZAGCache long FV+ 1-3, adaptation de longueur à 100mm, profondeur de montage 150mm
18.60 CHF / pc.* -
LV8ZHCRCache de levier rouge, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.* -
LV8ZHCGCache de levier vert, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.*
-
LV8ZW1000Transfo. de Courant 1 phase de LV NH123 1000/5A 5VA Classe 1
105.00 CHF / pc.* -
LV8ZW1000K05S
Transfo. de Courant 1 phase de LV NH123 1000/5A 2, 5VA Classe 0, 5S
108.00 CHF / pc.* -
LV8ZW1000K05SG
Transformateur de courant NH1-3;Cl. 0.5s; 1000/5 A; 2.5VA
180.00 CHF / pc.*
-
LVZMS1000Ampèremètre 1000A enfichable
208.00 CHF / pc.* -
LVZMS150Ampèremètre 150A enfichable
208.00 CHF / pc.* -
LVZMS240-600Ampèremètre 240/5A 2.5VA pour Transformateur de courant 600A, enfichable
227.00 CHF / pc.* -
LVZMS250Ampèremètre 250A enfichable
208.00 CHF / pc.* -
LVZMS360-600Ampèremètre 360/5A 2.5VA pour Transformateur de courant 600A, enfichable
227.00 CHF / pc.* -
LVZMS400Ampèremètre 400A enfichable
208.00 CHF / pc.* -
LVZMS500Ampèremètre 500A enfichable
208.00 CHF / pc.* -
LVZMS600Ampèremètre 600A enfichable
208.00 CHF / pc.* -
LVZMS800Ampèremètre 800A enfichable
204.00 CHF / pc.* -
LVZMV1000Ampèremètre 1000A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV1200Ampèremètre 1200A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV150Ampèremètre 150A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV2000Ampèremètre 2000A classe 3 encastré 72x72mm
217.00 CHF / pc.* -
LVZMV250Ampèremètre 250A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV400Ampèremètre 400A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV600Ampèremètre 600A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV800Ampèremètre 800A classe 3 encastré 72x72mm
201.00 CHF / pc.*
-
LVZAD-M
Couvercle du compartiment de raccordement long taille 2D/3D
99.20 CHF / pc.* -
LVZALDCapot d’espace de raccordement long pour double réglette HPC2-HPC3
101.50 CHF / pc.*
-
LVZRAD80D
Capot cellule vide 100mm avec fixation
44.40 CHF / pc.* -
LVZRAD80DXCapot cellule vide 100mm sans fixation
63.90 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal2000 A
-
Courant assigné d'emploi en AC22 en catégorie B / 400V2000 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V2000 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V2000 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.22000 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.22000 A
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094740 kA
-
Courant assigné admissible sous 1 seconde IEC6094722 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseRaccordement borne à vis
-
Type de montageFixation par vis
Raccordement
-
Type de connexion / priseRaccordement M12
-
Type de couvercle terminalSans
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles100
-
Endurance mécanique nombre de manœuvres500
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4600
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue400 - 690 V
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur765 mm
-
Profondeur203 mm
Puissance
-
Puissance dissipée totale sous IN582 W
-
Pertes en puissance à pleine charge582 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureOui
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LV8TDR2000STE
-

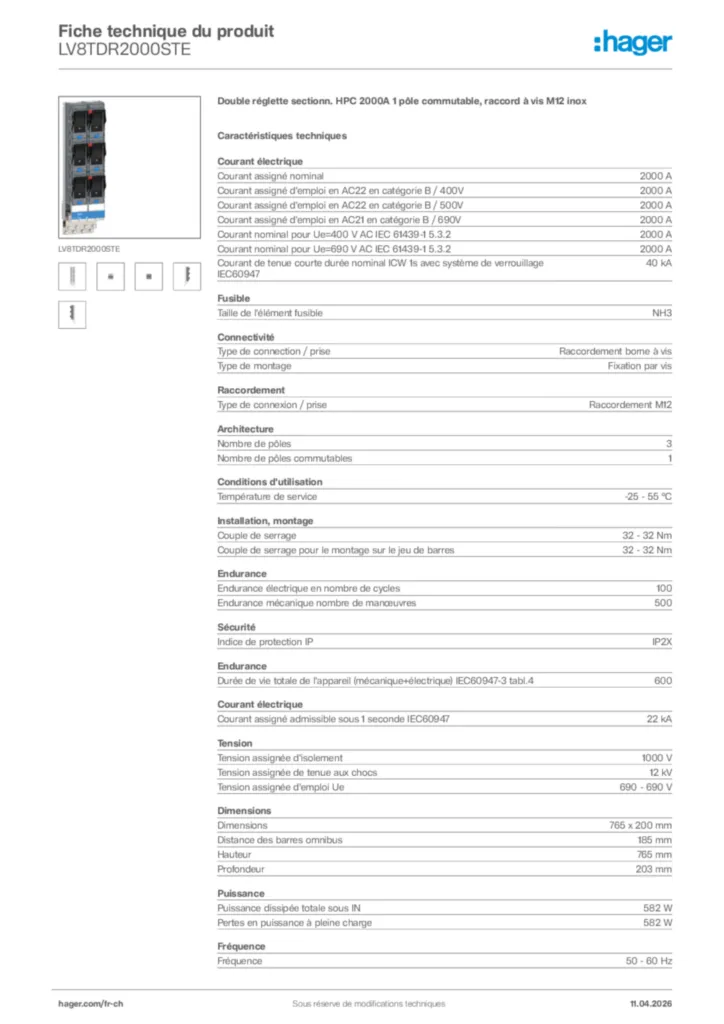

Fiche technique
Hager Fiche technique du produit LV8TDR2000STE
Double réglette sectionn. HPC 2000A 1 pôle commutable, raccord à vis M12 inox
PDF -
Guide d'installation
Guide d'installation International 2025-10-24
PDF18,64 MB
Guide d'installation de-DE 2026-04-28
PDF52,04 MB
Guide d'installation en-GB 2026-04-28
PDF39,54 MB
Guide d'installation fr-FR 2026-04-28
PDF49,85 MB -
Déclaration de conformité
Déclaration de conformité en-US 2026-07-15
PDF788,79 kB
Déclaration de conformité en-US 2026-07-15
PDF297,11 kB
