Réglette coupe-circuits sectionnable à coupure en charge HPC, fv+, DIN2, 400 A, commutation unipolaire, protection antirouille, pour systèmes Univers N, montage sur système de jeux de barres de 185 mm, raccordement à vis M12, avec surveillance électronique des fusibles, avec couvercle cache-bornes court
EAN
7611919014984
E-nr.
847 012 539
VPE
1 pc.
Groupe de rabais
62
Réglette coupe-circuits HPC fv+ DIN2 400A 1p prot. antirouille M12 SEF UniversN LV8SG2STESUS
Prix*
562.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Borne de barre collectrice 5 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 36 produit(s) disponible(s) -
Jeu de barres de phase de puissance 1 produit(s) disponible(s) -
Accessoires pour instrument de mesure et de test 2 produit(s) disponible(s) -
Boulon 7 produit(s) disponible(s) -
Système de repérage 2 produit(s) disponible(s)
Complétez votre système
-
LVZKR
Borne de barre omnibus pour capot compartiment vide
25.35 CHF / jeu* -
LVZKPlage de raccordement taille 1-3, anti rouille pour d'épaisseurs 5 - 10 mm, SET
38.90 CHF / jeu* -
LVZAFRaccord PEN pour raccord à vis/boulon M12 bornes à insérer en acier
14.30 CHF / pc.* -
LVZAZRaccord PEN pour raccord à vis/boulon M12
21.55 CHF / pc.* -
LVZSRKFBorne en acier fixe pour HPC1-HPC3
53.00 CHF / jeu*
-
LVZBERABouchon obturateur pour compartiment vide LVZRAT
1.25 CHF / pc.* -
LV8ZMKKSupport d´appareil court FV+ taille 1-3; haut. 97mm, appareil de mesure 72x72mm
13.35 CHF / pc.* -
LV8ZMKESupport d´appareil court FV+ taille 1-3; haut. 97mm, appareils enfichables, 1phasé
22.70 CHF / pc.* -
LV8ZMKDSupport d´appareil court FV+ taille 1-3;haut. 97mm, appareils enfichables, 3phasé
29.40 CHF / pc.* -
LV8ZMKBSupport d´appareil court FV+ taille 1-3; haut. 97mm, appareil de mesure 72x72mm
10.70 CHF / pc.* -
LV8ZMKSupport d'appareil pour FV+ taille 1-3; longueur 120mm, découpe 72x72mm
14.75 CHF / pc.* -
LV8ZMBSupport d´appareil long pour FV+ taille 1-3, hauteur 120mm, à élément aveugle
12.00 CHF / pc.* -
LVZRATV
Capot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparent
64.70 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
61.00 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
77.80 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
51.90 CHF / pc.* -
LVZGDSupport d'appareil profond LV pour montage d´appareils et bornes, avec vis
32.35 CHF / pc.* -
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturation
8.45 CHF / jeu* -
LVZPHCapot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
49.25 CHF / pc.* -
LVZMKSupport d'appareil pour LV taille 1-3; longueur 120mm avec découpe 72x72mm
14.30 CHF / pc.* -
LVZMBSupport d´appareil longueur LV taille 1-3, hauteur 120mm, à élément aveugle
11.65 CHF / pc.* -
LVZMKKSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
12.95 CHF / pc.* -
LVZMKBSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
10.35 CHF / pc.* -
LVZMKESupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 1phasé
22.00 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
58.30 CHF / pc.*
-
LVZ0820
Vis de fixation LV M8x20 pour jeu de barres, LV taille 1-3
8.30 CHF / pc.* -
LVZ1230Vis de fixation LV M12x30 avec élément amortissant enroulé pour jeu de barre
11.45 CHF / pc.* -
LVZSRVis M12x30 pour raccordement de barre omnibus inoxydable
11.10 CHF / jeu* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.15 CHF / jeu* -
LVZSG50
Raccord fileté M12x30
88.00 CHF / jeu* -
LVZSI
Vis M12x30 pour raccordement de barre omnibus six pans creux
7.45 CHF / jeu* -
LVZSR50
Raccord fileté M12x30 inoxydable
155.50 CHF / jeu*
-
LVZTWCloison, connexion de cablage taille 1-3, pour long cosses longueur 95mm
18.80 CHF / jeu* -
LVZSRKBorne d´insertion acier LV taille 1-3 185mm, à 240mm² re/se anti rouille
50.50 CHF / jeu* -
LVZKHPorte-câbles encliquetable à LV taille 1-3, câblage du transformateur de courant
16.20 CHF / pc.* -
LVZASRKit de raccordement 2x300mm² pour réglette coupe-circuit HPC1-HPC3 inoxydable
174.00 CHF / jeu*
-
LVZW250Transformateur de Courant pour LV NH1-3 250/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW400Transformateur de Courant pour LV NH1-3 400/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW500Transformateur de Courant pour LV NH1-3 500/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW600Transformateur de Courant pour LV NH1-3 600/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW800Transformateur de Courant pour LV NH1-3 800/5A 5VA Classe 1
73.70 CHF / pc.* -
LVZW1000Transformateur de Courant pour LV NH1-3 1000/5A 5VA Classe 1
98.30 CHF / pc.* -
LVZWE400Transformateur de Courant pour LV NH1-3 400/1A 5VA Classe 1
77.00 CHF / pc.* -
LVZWE600Transformateur de Courant pour LV NH1-3 600/1A 5VA Classe 1
77.00 CHF / pc.* -
LVZW300K05Transformateur de Courant E_ pour LV NH1-3 300/5A 2, 5VA Classe 0, 5S CH
87.20 CHF / pc.* -
LVZW150Transformateur de Courant pour LV NH1-3 150/5A 2, 5VA Classe 1
51.10 CHF / pc.* -
LVZW300K05GTransf. courant 300/5A 2.5VA cl.0.5s calibré
148.00 CHF / pc.* -
LVZW401K05Transformateur de Courant E_ pour LV NH1-3 400/5A 5VA Classe 0, 5S CH
95.80 CHF / pc.* -
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
156.00 CHF / pc.* -
LVZW601K05Transformateur de Courant E_ pour LV NH1-3 600/5A 5VA Classe 0, 5S CH
95.80 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
161.00 CHF / pc.* -
LVZW801K05Transformateur de Courant E_ pour LV NH1-3 800/5A 5VA Classe 0, 5S CH
109.50 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
187.00 CHF / pc.* -
LVZWB300Transformateur de Courant Bloc pour LV NH1-3 3P 300/5A 5VA Classe 0, 5S CH
328.00 CHF / pc.* -
LVZWB300GBloc transf. courant pour LV HPC1-3 triphasé 300/5A 5VA classe 0.5s calibré
407.00 CHF / pc.* -
LVZWB600Transformateur de Courant Bloc pour LV NH1-3 3P 600/5A 5VA Classe 0, 5S CH
328.00 CHF / pc.*
-
LVZPBCache-profil pour LV, longueur 850mm pour latérales recouvrement
31.05 CHF / jeu* -
LVZAGCache long, adaptation de longueur à 100 mm, profondeur de montage 150 mm
18.05 CHF / pc.* -
LVZRADCouvercle d'emplacement vid, largeur 100mm, adapteur jeux de barres taille 1-3
41.45 CHF / pc.* -
LVZRACouvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
59.70 CHF / pc.* -
LV8ZAGCache long FV+ 1-3, adaptation de longueur à 100mm, profondeur de montage 150mm
18.60 CHF / pc.* -
LV8ZHCRCache de levier rouge, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.* -
LV8ZHCGCache de levier vert, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.*
-
LVZSAIndicateur de position LV, microrupteur contact NO ou contact NF, LV taille 1-3
12.95 CHF / pc.* -
LVZVKJeu de câblage LV taille 1-3 pour limiteur de tension triphasé
34.30 CHF / jeu* -
LVZVKSEJeu de câblage transformateurs de courant LV taille 1-3, 1-phasé, d´porte-câbles
29.70 CHF / jeu* -
LVZVKSDJeu de câblage transformateurs de courant LV taille 1-3, 3-phasé, d´porte-câbles
46.55 CHF / jeu*
-
LVZITSupport isolant 3P barres distrib. de cellule 185mm distance au centre de phase
30.35 CHF / pc.* -
LVZIT1Support isolant pour barre N/PEN
15.55 CHF / pc.*
-
LV8YCERaccord couvercles pour couvercles commutables 1 pôle 1-3
30.70 CHF / jeu*
-
LV8ZLPClé pour fermer NH00, NH1, NH2, NH3, 3 pôles, Set 3 part
7.50 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
13.20 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.55 CHF / pc.*
-
LVZAK12Rondelle de serrage M12
3.50 CHF / pc.* -
LVZAK8Rondelle de serrage M8
3.95 CHF / pc.*
-
LVZAS100Vis à tête crochet M12x132mm pour 2x100x10 sans transfo. / 2x80x10 avec transfo.
19.85 CHF / pc.* -
LVZAS120Vis à tête crochet M12x155mm pour 2x100x10 avec Transformateur de courant
24.50 CHF / pc.* -
LVZAS40Vis à tête crochet M12x70mm pour 2x40x10 sans Transformateur de courant
14.50 CHF / pc.* -
LVZAS50Vis à tête crochet M12x80mm pour 2x50x10 sans Transformateur de courant
15.00 CHF / pc.* -
LVZAS60Vis à tête crochet M12x90mm pour 2x60x10 sans transfo. / 2x40x10 avec transfo.
15.50 CHF / pc.* -
LVZAS70Vis à tête crochet M12x102mm pour 2x50x10 avec Transformateur de courant
16.40 CHF / pc.* -
LVZAS80Vis à tête crochet M12x112mm pour 2x80x10 sans transfo. / 2x60x10 avec transfo.
17.45 CHF / pc.*
-
LVZGM12RÉcrou coulissant M12 avec ressort de pression
5.35 CHF / pc.* -
LVZGM8RÉcrou coulissant M8 avec ressort de pression
5.35 CHF / pc.*
-
LVZM12Écrou à sertir M12
4.10 CHF / pc.* -
LVZM1250
Écrou à sertir M12 (50 pièces)
173.00 CHF / jeu* -
LVZM8Écrou à sertir M8
2.85 CHF / pc.* -
LVZM850
Écrou à sertir M8 (50 pièces)
117.50 CHF / jeu*
-
LVZMS150Ampèremètre 150A enfichable
194.00 CHF / pc.* -
LVZMS250Ampèremètre 250A enfichable
194.00 CHF / pc.* -
LVZMS400Ampèremètre 400A enfichable
194.00 CHF / pc.* -
LVZMV150Ampèremètre 150A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV250Ampèremètre 250A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV400Ampèremètre 400A classe 3 encastré 72x72mm
187.00 CHF / pc.*
-
LVZRAD80D
Capot cellule vide 100mm avec fixation
41.45 CHF / pc.* -
LVZRAD80DXCapot cellule vide 100mm sans fixation
59.70 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné d'emploi en AC23 en catégorie B / 400V400 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V400 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V400 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2400 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2400 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4100 kA
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094715 kA
-
Courant nominal de la cartouche fusible25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
Courant assigné admissible sous 1 seconde IEC6094710 kA
Fusible
-
Taille de l'élément fusibleNH2
Connectivité
-
Type de connection / priseBorne à vis
-
Type de montageborne à vis
Raccordement
-
Type de connexion / priseRaccordement M12
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8 kV
-
Tension assignée d'emploi Ue690 - 690 V
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur702 mm
-
Profondeur189 mm
Puissance
-
Puissance dissipée totale sous IN54 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil34 W
-
Pertes en puissance à pleine charge156 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautOui
Fonctions
-
Double coupureOui
Matière
-
Contient des matériaux recyclés (% du poids total du plastique)14 %
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LV8SG2STESUS
-

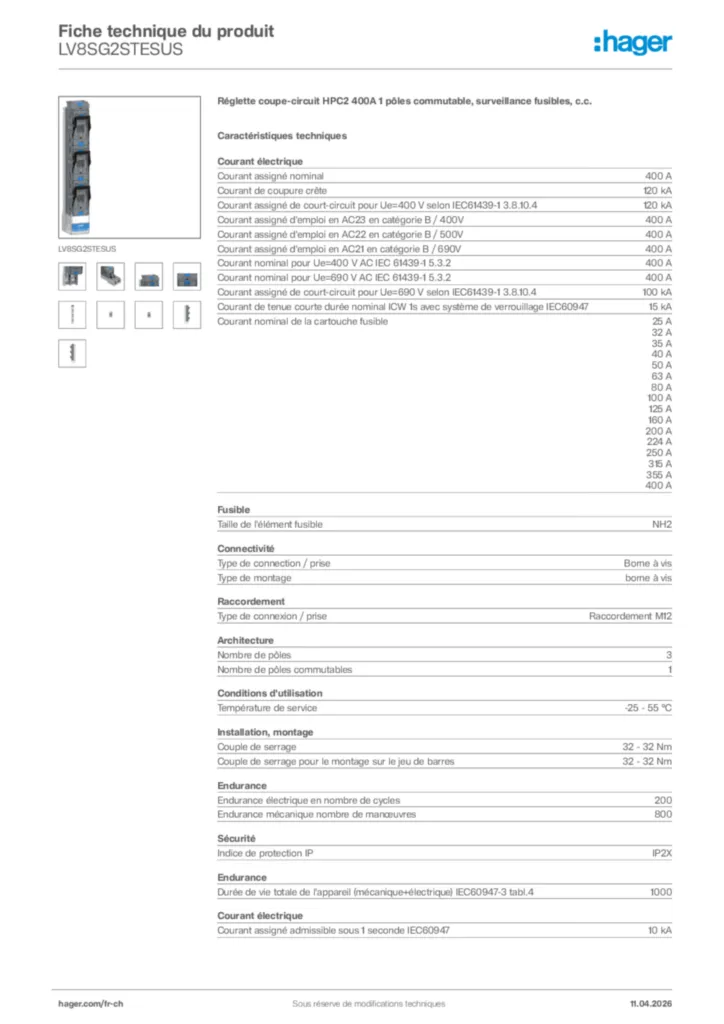

Fiche technique
Hager Fiche technique du produit LV8SG2STESUS
Réglette coupe-circuit HPC2 400A 1 pôles commutable, surveillance fusibles, c.c.
PDF -
Guide d'installation
Guide d'installation International 2025-10-24
PDF18,64 MB
Guide d'installation International 2026-03-24
PDF39,54 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-12-08
PDF426,41 kB
Déclaration de conformité en-GB 2025-12-08
PDF442,34 kB
Plus de téléchargements
Découvrez les autres produits de cette gamme
-
5
-
1
LVZKRBorne de barre omnibus pour capot compartiment videPrix*25.35 CHF/ jeu *
-
2
LVZRATVCapot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparentPrix*64.70 CHF/ pc. *
-
3
LVZ00RATV185Capot pour compartiment vide taille 00 185mm profondeur de montage 150mmPrix*49.25 CHF/ pc. * -
4
LVZ00TBProtection contre les contactsPrix*7.70 CHF/ pc. * -
5
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturationPrix*8.45 CHF/ jeu *
