Réglette coupe-circuits sectionnable à coupure en charge HPC, fv+, DIN2, 400 A, commutation unipolaire, protection antirouille, montage sur système de jeux de barres de 185 mm avec protection IP2X, raccordement à vis M12

EAN

7611919014694

E-nr.

847 012 469

VPE

1 pc.

Groupe de rabais

weber.vertigroup et accessoires

Réglette coupe-circuits HPC fv+ DIN2 400A 1p protection antirouille M12 IP2X LV8SG2PSTE

Prix*

393.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

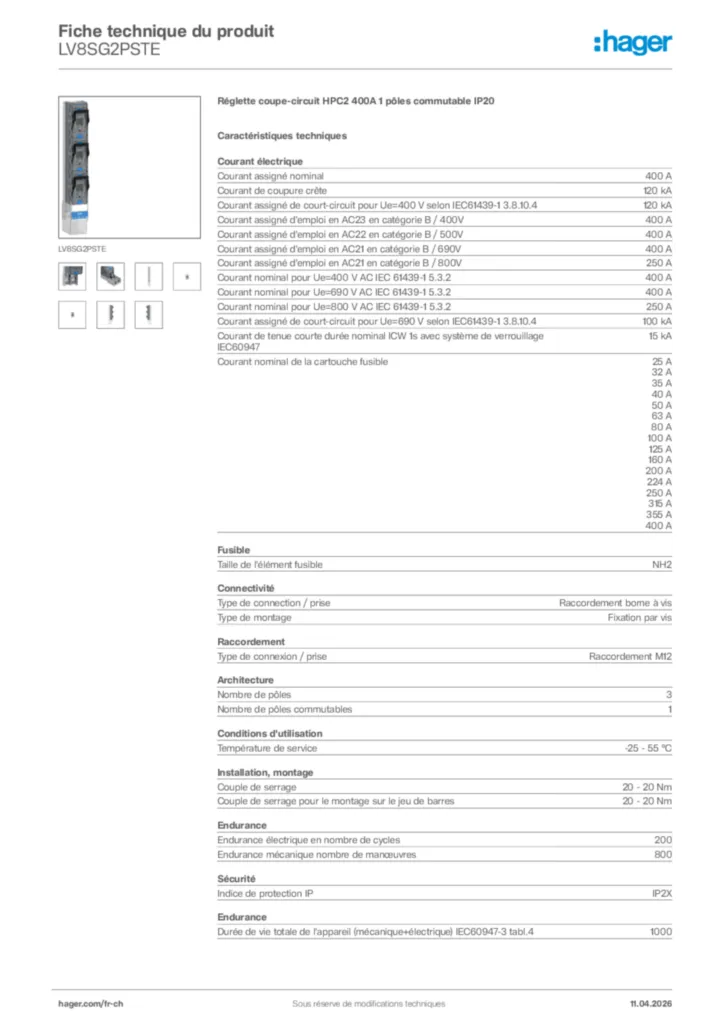

Télécharger la fiche produit

Complétez votre système

Borne de barre collectrice 4 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 38 produit(s) disponible(s)
Jeu de barres de phase de puissance 1 produit(s) disponible(s)
Accessoires pour instrument de mesure et de test 2 produit(s) disponible(s)
Boulon 7 produit(s) disponible(s)
Système de repérage 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

400 A
Courant de coupure crête

120 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

120 kA
Courant assigné d'emploi en AC23 en catégorie B / 400V

400 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

400 A
Courant assigné d'emploi en AC21 en catégorie B / 690V

400 A
Courant assigné d'emploi en AC21 en catégorie B / 800V

250 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

400 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

400 A
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2

250 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

100 kA
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC60947

15 kA
Courant nominal de la cartouche fusible

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
Courant assigné admissible sous 1 seconde IEC60947

10 kA

Taille de l'élément fusible

NH2

Type de connection / prise

Raccordement borne à vis
Type de montage

Fixation par vis

Type de connexion / prise

Raccordement M12

Nombre de pôles

3
Nombre de pôles commutables

1

Température de service

-25 - 55 °C

Couple de serrage

20 - 20 Nm
Couple de serrage pour le montage sur le jeu de barres

20 - 20 Nm

Endurance électrique en nombre de cycles

200
Endurance mécanique nombre de manœuvres

800
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1000

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

12 kV
Tension assignée d'emploi Ue

690 - 690 V

Distance des barres omnibus

185 mm
Hauteur

741 mm
Profondeur

193 mm

Puissance dissipée totale sous IN

56 W
Max. Puissance dissipée par le fusible installée dans l'appareil

34 W
Pertes en puissance à pleine charge

158 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Non

Double coupure

Oui

Contient des matériaux recyclés (% du poids total du plastique)

14 %

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Sans halogène Oui
