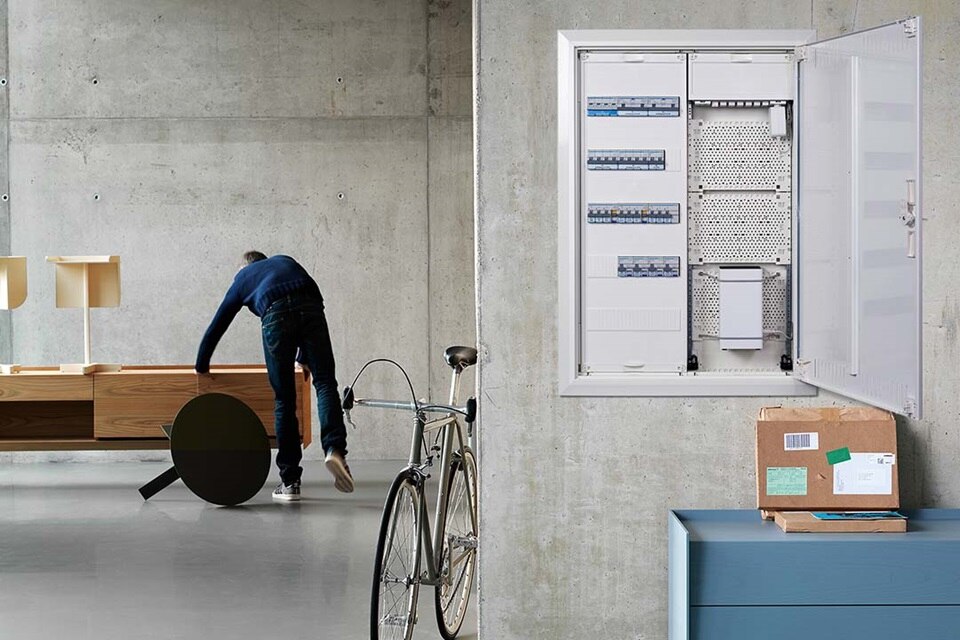

Feldverteiler Unterputz
Mehr Flexibilität, Vielfalt und erweiterter Innenausbau. Ideal für alle Anwendungen im Wohn- und Gewerbebau - von der Energieverteilung bis zur Multimedianutzung.
Der multifunktionale Verteilerschrank für alle Anwendungen
Moderne Multimediatechnik ist heute aus keinem Betrieb mehr wegzudenken. Was Sie sich allerdings wegdenken können, ist überflüssiger Kabelsalat. Vorausgesetzt, Sie denken vor und installieren den Feldverteiler Multimedia von Hager. In unserem breiten Schranksortiment finden Sie für jede Anforderung und jede Nische die passende Installationslösung.
Lieferung nach Wunsch
Unsere Feldverteiler erhalten Sie in drei Lieferformen: als Leergehäuse, mechanisch bestückt oder komplett elektrisch verdrahtet für den sofortigen Einbau. Neben Komplettschränken sind alle Komponenten auch einzeln lieferbar. Alle Feldverteiler erhalten Sie darüber hinaus als kombinierte Strom/-Multimediaverteiler mit individuellen Bestückungspaketen und Kunststofftüren für ein verbessertes WLAN-Signal.
3 × 26 ist die neue Zauberformel unter den UP-Feldverteilern
Mit dem UP-Feldverteiler FWU62M3 erweitert Hager die erfolgreiche Produktlinie der Unterputz-Feldverteiler. Der neue kombinierte Verteiler weist drei Reihen für die Aufnahme von bis zu 26 Modulargeräten pro Reihe auf – total bis zu 78 Module. Der untere Bereich ist für Multimediageräte vorbereitet. Der FWU62M3 eignet sich für den Wohn- und Gewerbebau.
Lieferbar ab Oktober 2022
Auf einen Blick
UP-Feldverteiler FWU62M3
- Komplettlösung
- 3 Reihen für Modulargeräte mit je bis zu 26 Modulen
- Phasenschienen können nur auf den beiden ersten Reihen verwendet werden
- 3 Multimediaplatten
- Platz für die Montage eines Patchpanels
- Abmessungen: 950 × 550 × 110 mm
- Schutzklasse II, Schutzart IP30, Schlagfestigkeit bis IK09
- Sicherheit und Montagefreundlichkeit
Feldverteiler
Unterputz von Hager
Vorteile im neuen Gehäuse
05:01
Der ultraflache
Verteiler

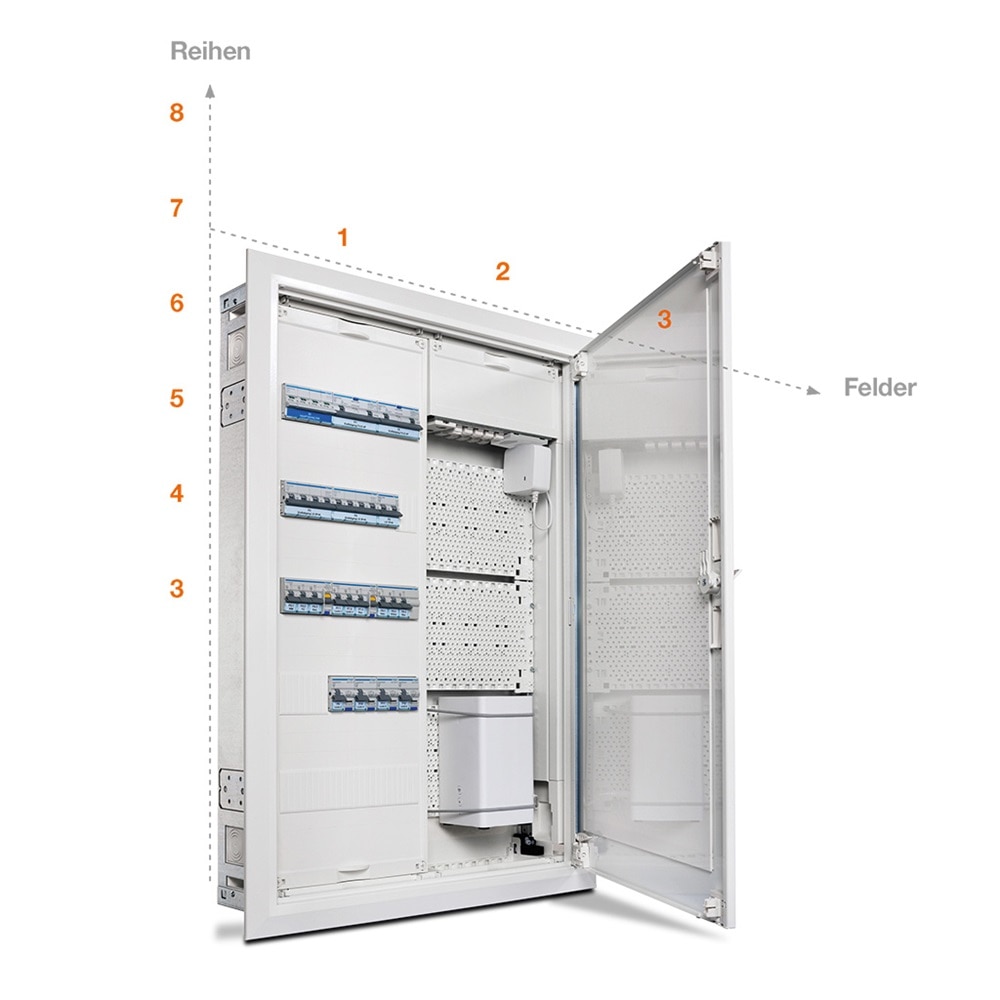

Mit nur 110 mm Einbautiefe bietet der Feldverteiler Unterputz die perfekte Lösung für die immer gängigere Montage in Hohlwänden. Gleichzeitig müssen immer mehr Modular- und Kommunikationsgeräte eingebaut werden. Deshalb bietet unser Feldverteilersortiment bis zu 8 Reihen und bis zu 3 Felder. So ist ausreichend Platz für alle Anwendungen und der Verteiler passt dennoch bündig in jede Wand.
- 36 - 252 PLE
- bis 125 A
- nur 110 mm Einbautiefe
- Schutzklasse II
- Schutzart IP30
- Schlagfestigkeit bis IK09
Das Sortiment im Überblick
FWUxxS1
- Blendrahmen und Tür
- Abdeckung 125 mm
- PE-Klemme quickconnect
- Seitlicher Kabelkanal
Multimediaverteiler FWUxxK
- Blendrahmen und Tür
- Abdeckung 125 mm
- PE-Klemme quickconnect

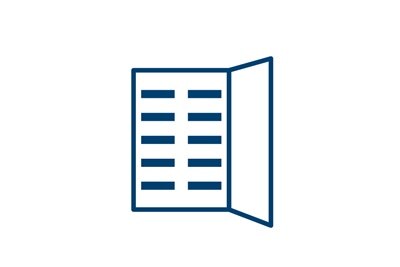

- Multimediafeld
- Seitlicher Kabelkanaldeckel auf Multimediaseite

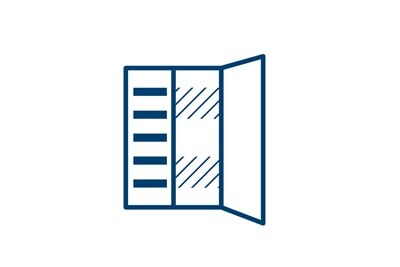

- Senkrechte Schottung
- Perfekt für den Wohnbau
Mauerkasten FWUxxL
- Mauerkasten, leer
- zum bestücken von Modular- und Mediafeldern
- Blendrahmen und Türen müssen sep. bestellt werden

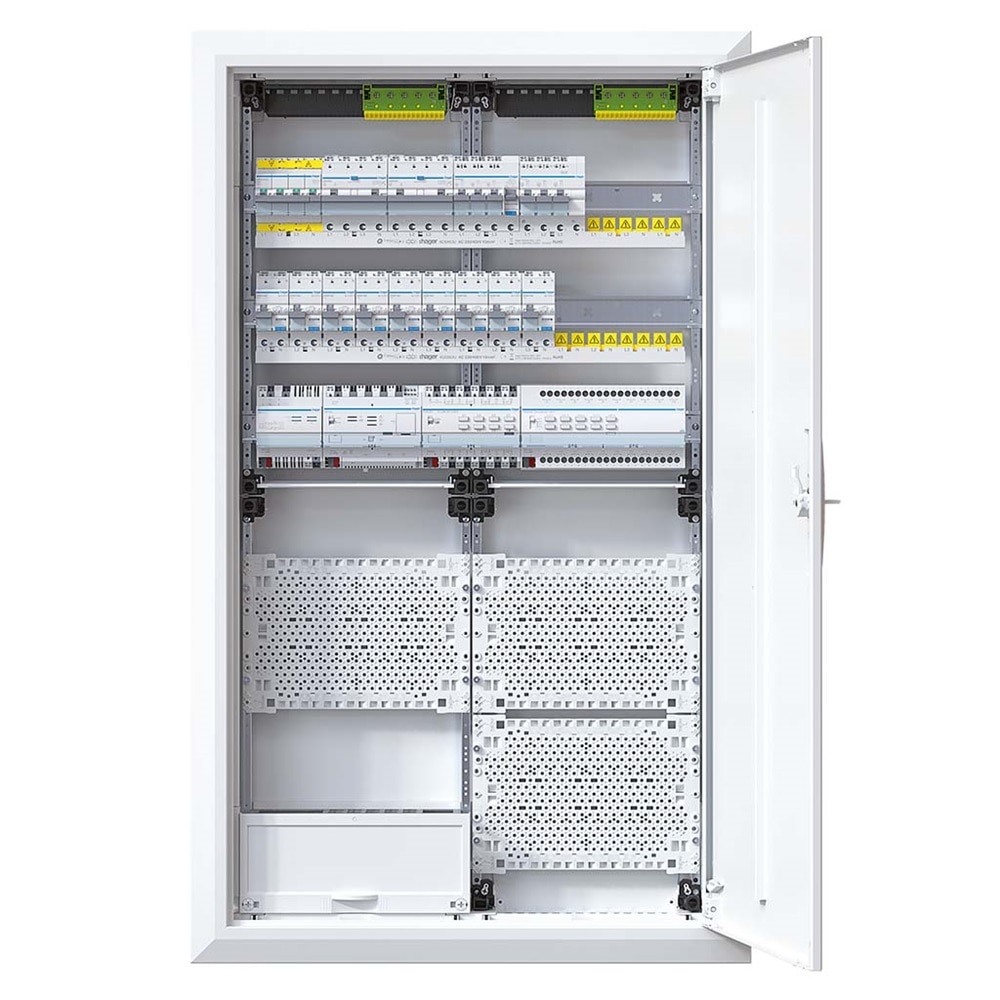

Bestellung als Gesamtpaket oder in Einzelteilen

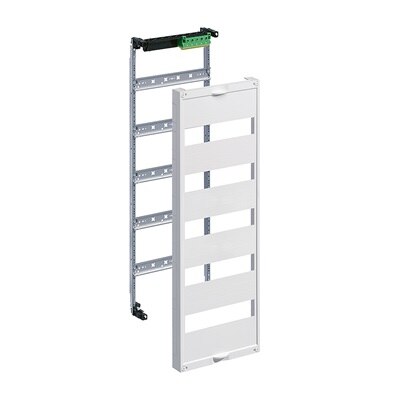

Vorverdrahtete Felder
Die teils bereits mit Modulargeräten bestückten und vorverdrahteten Felder werden in den Mauerkasten eingeschnappt.

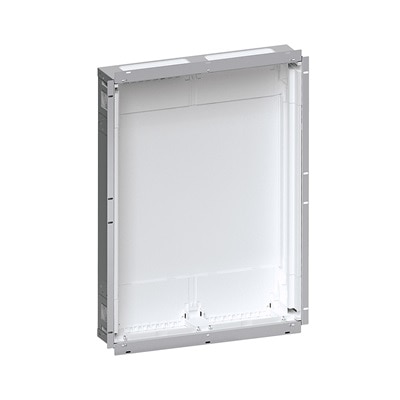

Mauerkasten
In der Rohbauphase wird der Mauerkasten in den Backstein- oder Hohlwänden befestigt.
Abschottung
Die senkrechte Abschottung zwischen Modular- und Mediafeld sorgt dafür, dass die beiden Bereiche getrennt bleiben.
Multimediafeld
Das leere Multimediafeld wird ebenfalls in den Mauerkasten eingeschnappt.

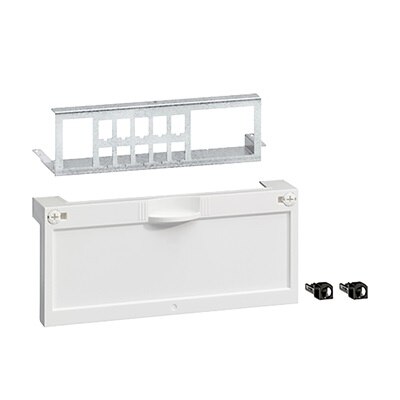

Patchpanels
Für die Verteilung der Daten übernehmen die neuen Patchpanels die Verantwortung. Diese sorgen zudem dafür, dass alles sauber verstaut ist.

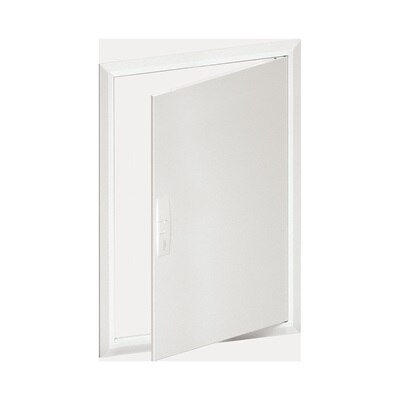

Blendrahmen und Türe
Wenn Gipser und Maler ihre Arbeit beendet haben, ist es Zeit, Blendrahmen und Türe zu montieren. Je nach Bedürfnissen stehen verschiedene Türen zur Verfügung.
Bauen Sie Ihren
Installations-vorsprung aus

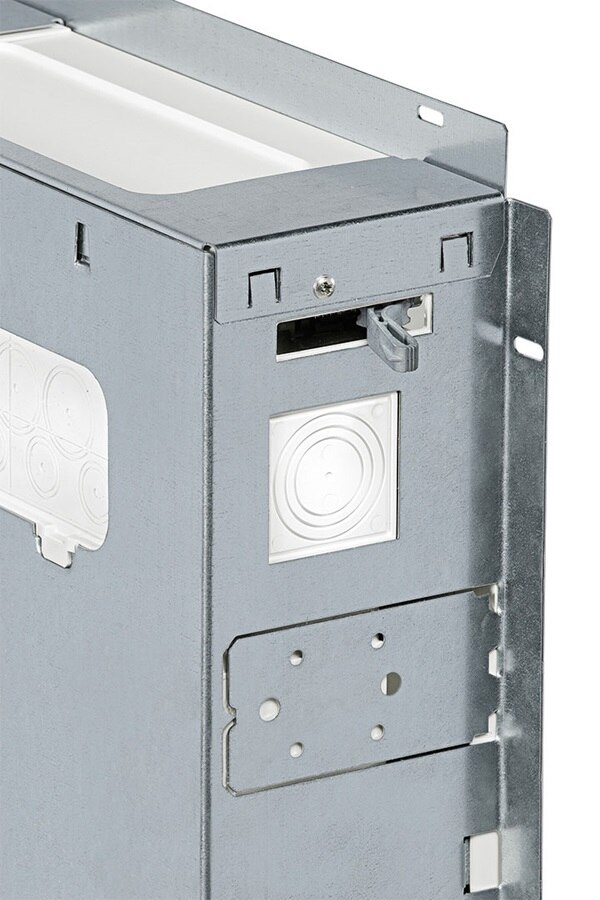

Leitungsführung
Der Feldverteiler bietet viel Platz, um Kabel resp. Rohre bei den gewohnten Leitungseinführungsschiebern einzuführen. Zusätzlich stehen Ihnen rückseitige und seitliche Einführungen zur Verfügung.

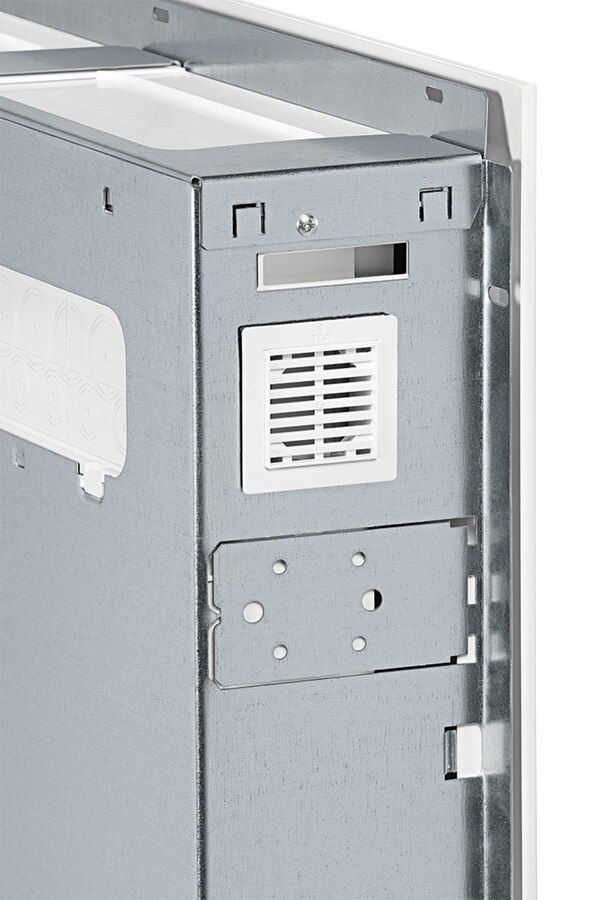

Belüftung
Oben und unten können seitlich beidseitig Öffnungen ausgeschnitten werden: zum Beispiel um Kabeleinsätze oder ein Belüftungskit (FD00P5) zu integrieren, das in der Hohlwandanwendung die Wärmeabfuhr bei hoher Gerätebelegung verbessert. Zusätzliche Kunststofföffnungen an den Seiten und hinten verbessern ausserdem das WLAN-Signal.

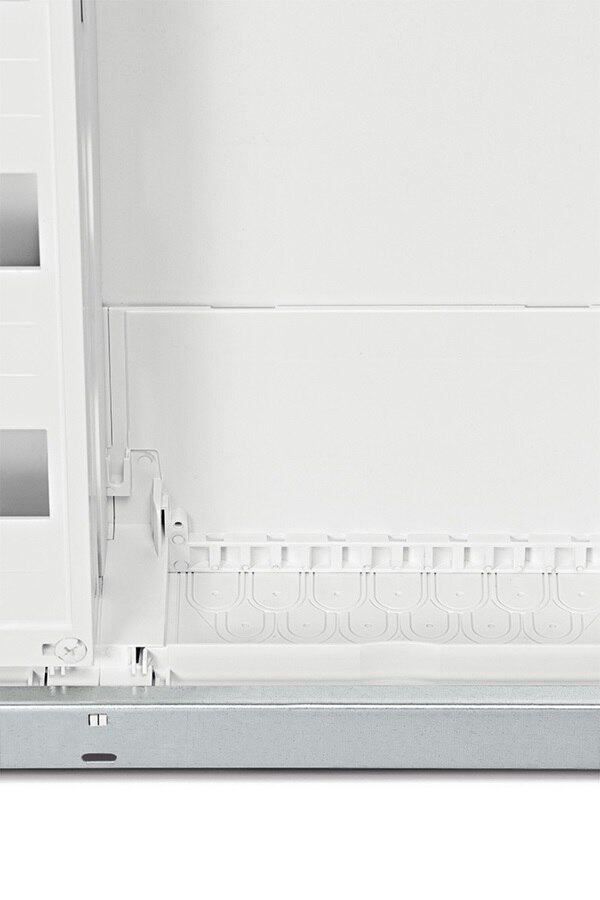

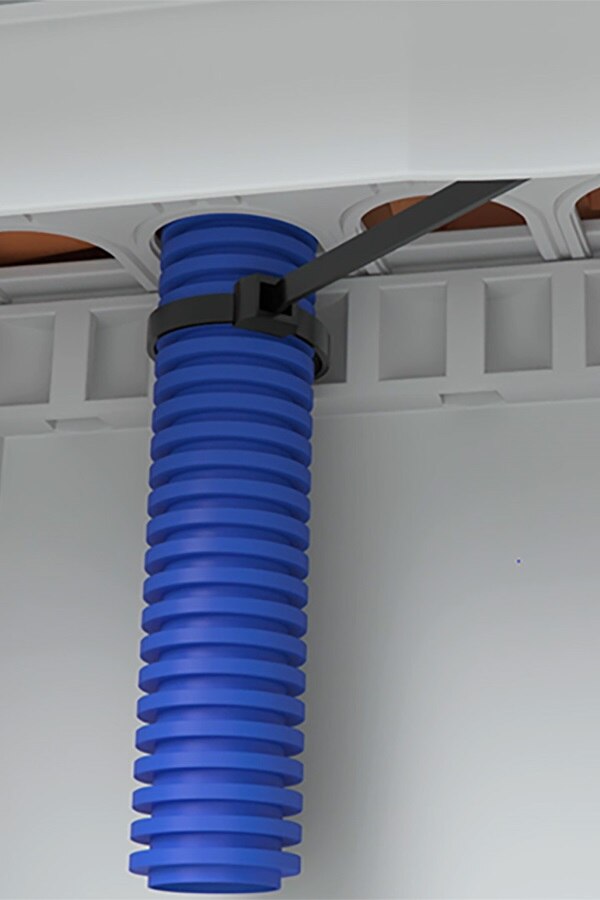

Kabelzugentlastung
Alle Feldverteiler sind oben und unten mit Kabelzugentlastungen versehen. Die Kabelbinder fädeln sich selbstfindend ein. Eine weitere metallische Zugentlastungsschiene ist als Zubehör erhältlich (FZ850F).
Hohlwandanker
Die unverlierbaren und aus dem Volta Kleinverteiler tausendfach bewährten Hohlwandanker (VZ405N) sorgen auch im Feldverteiler dafür, dass sich dieser einfach und schnell in Hohlwänden befestigen lässt.

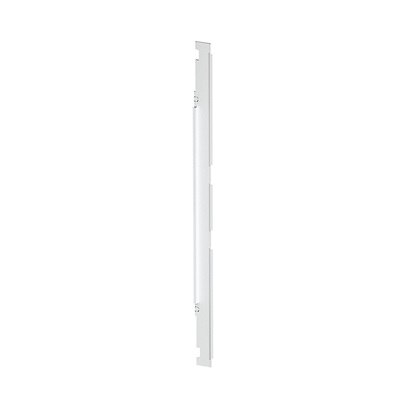

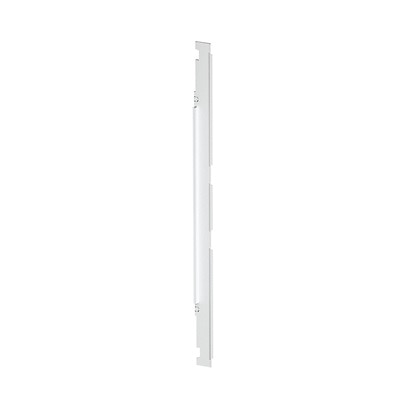

Schottung
Senkrechte und waagerechte Schottungen sorgen für optimalen Berührungsschutz zwischen den Feldern / Reihen. Die senkrechten Schottungen mit vorperforiertem Kabeldurchgang sind bereits in die Multimediaverteiler integriert.

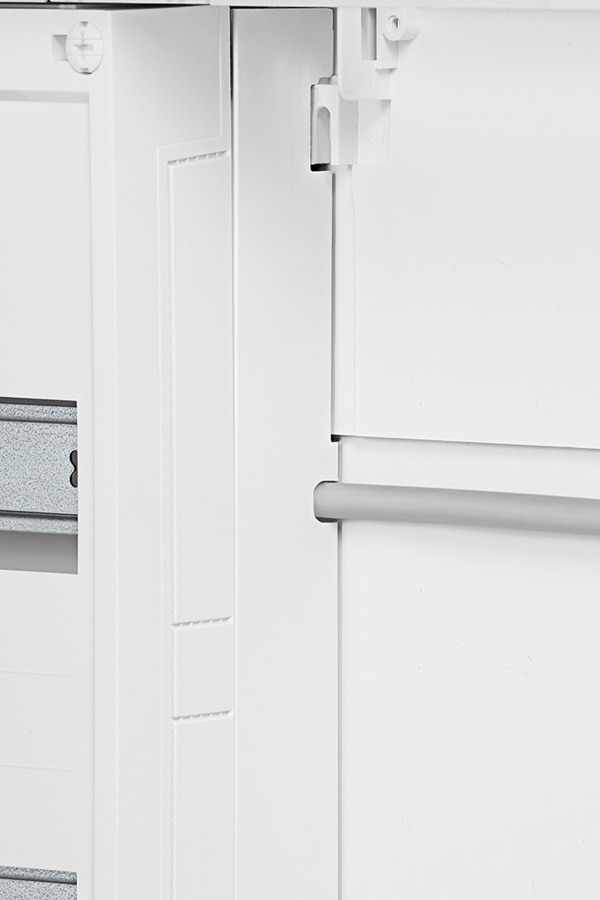

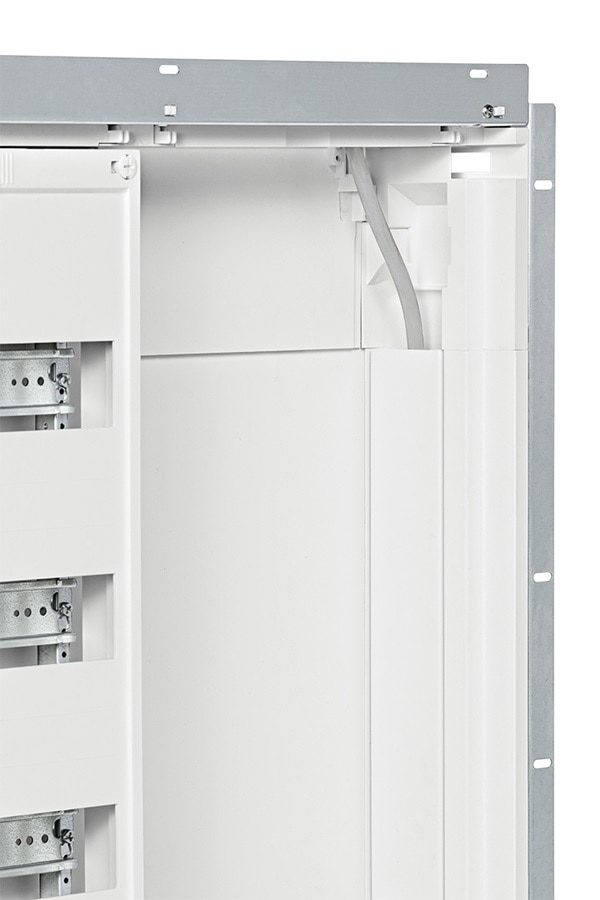

Kabelmanagement
Der vertikale seitliche Raum in der Verteilerwand wurde nutzbar gemacht und kann für die saubere Leitungsführung genutzt werden.

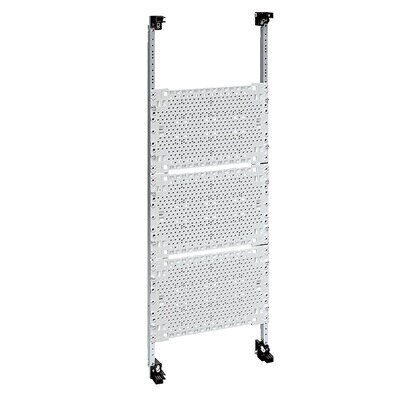

Multimediafeld
Neben dem klassischen Lochblech erhalten Sie das Multimediafeld auch mit robusten Kunststoff-Montageplatten für ein besseres WLAN-Signal und mehr Flexibilität. Diese können auch unter der Tragschiene befestigt werden, damit man mehr Einbautiefe gewinnt und somit auch grössere Geräte im UP-Feldverteiler komfortabel Platz finden.

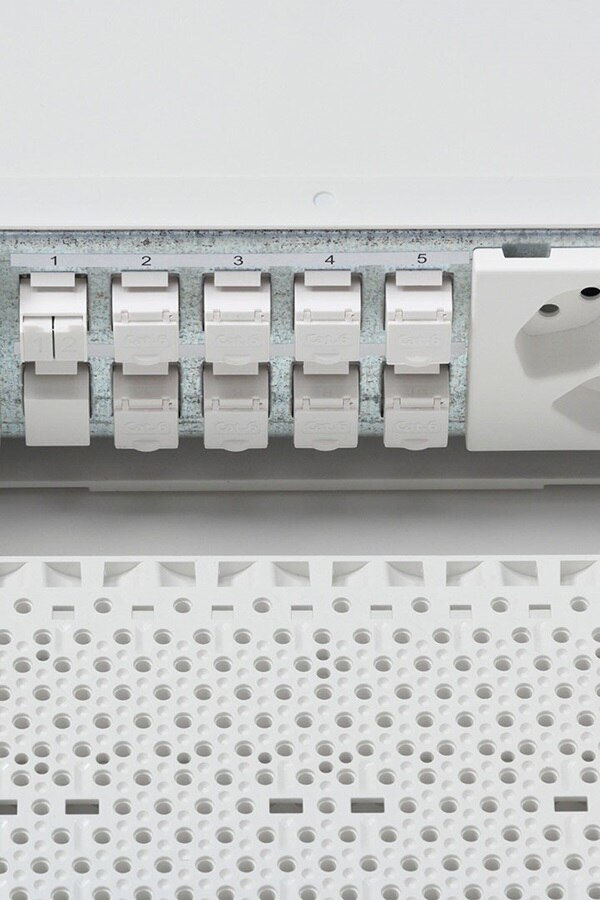

Multimedia-Patchpanel
Die Patchpanel-Pakete, welche es für HMS- und Keystone-Einsätze gibt, lassen sich einfach im oberen Bereich des Multimediafeldes montieren. Dank der Kunststoffabdeckung macht das Ganze einen sehr aufgeräumten Eindruck.

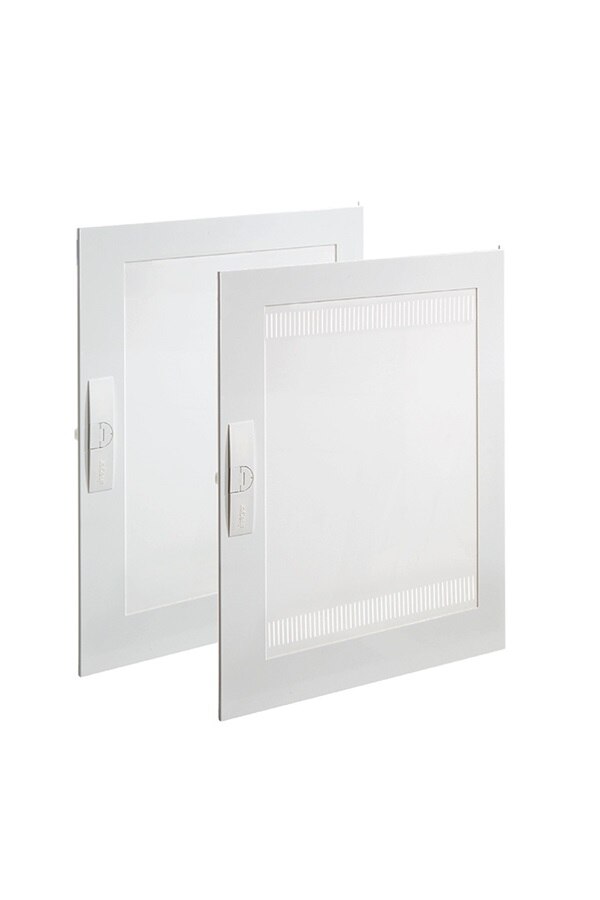

Türen
Der Feldverteiler UP wird standardmässig mit Stahlblechtür ausgeliefert. Bei schlechter WLAN Übertragung empfiehlt sich der Einsatz einer Kunststofftür, die wahlweise geschlossen (FZ0xxFM2) oder geschlitzt (FZ0xxFM) erhältlich ist, um die Signal-Dämpfung durch die Tür zu minimieren.
