AP-Verteilschrank Hager Orion.Plus, leer, 4 Gewindebolzen für Montageplatte, 2 Verschlüsse 3-Kant 7mm, Türanschlag links, Polyester glasfaserverstärkt, Breite 300mm, Höhe 500mm, Tiefe 200mm
EAN-Nr.
3250610670866
E-nr.
834 001 046
VPE
1 Stück
Rabattgruppe
F5
AP-Verteiler Hager Orion.Plus Polyester 300×500×200mm IP65 SKII hellgrau FL209B
Preis*
257.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verteilerbaugruppe für Reiheneinbaugeräte 3 Produkte verfügbar -
Montageplatte für Verteilergehäuse 4 Produkte verfügbar -
Abdeckleiste 2 Produkte verfügbar -
Plantasche 1 Produkte verfügbar -
Schliesssystem 6 Produkte verfügbar -
Tür/Bedienfeld 2 Produkte verfügbar
Optionales Zubehör
-
FL981A
Funktionsrahmen, orion plus, 36M, 500x300mm, System+S
84.70 CHF / Stück* -
FL991AFunktionsrahmen, orion plus, 30M, 500x300mm, System C
85.80 CHF / Stück* -
FL361AKit-System MCB, Orion.Plus, H150 W300 mm
22.10 CHF / Stück*
-
FL474A
Montageplatte, orion.plus, 480x243x2mm, Metall
43.80 CHF / Stück* -
FL407AMontageplatte, orion.plus, 480x243x2mm, Metall
22.50 CHF / Stück* -
FL424AMontageplatte, orion.plus, 435x245x4mm, Kunststoff
26.40 CHF / Stück* -
FL311ATeilmontageplatte, orion plus, fixiert, 187x145mm
14.75 CHF / Stück*
-
FL871Z
Abdenkstreifen, quadro plus, 4 Stück
8.20 CHF / Stück* -
VZ416Abdeckstreifen, universal, 18M, RAL 7035
6.15 CHF / Stück*
-
FZ818
Plantasche, Kunststoff, DIN A4, selbstklebend
17.35 CHF / Stück*
-
FL96Z
Schloss, orion plus, Schlüssel-Nr.427
12.25 CHF / Stück* -
FL95ZSchließung, orion plus, 3mm, Doppelbarteinsatz, für Schrank Stahlblech
10.00 CHF / Stück* -
FL93ZEinsatz, orion plus, dreikant, 8mm, 2Stück
10.00 CHF / Stück* -
FL80ZSchließung, orion plus, 8mm, Vierkanteinsatz, für Schrank Stahlblech
10.05 CHF / Stück* -
FL82ZSchließung, orion plus, 6mm, Vierkanteinsatz, 2 Stück
8.90 CHF / Stück* -
FL83ZEinsatz, orion plus, vierkant, 6mm, 2Stück
5.25 CHF / Stück*
-
FL547A
Orion Plus met. int. door 500x300mm
88.50 CHF / Stück* -
FL644AOrion Plus pol. int. door 500x300mm
122.00 CHF / Stück*
-
FL462ATragschienenverteilung, orion plus, 500mm, SystemC
50.50 CHF / Stück*
-
FL711EStandardplatte, orion plus, 150x300mm, isoliert
15.45 CHF / Stück* -
FL240ZLüftungsschlitz, orion plus, 120x120mm, Stahl
7.70 CHF / Stück* -
FL241ZLüftungsschlitz, orion plus, 160x160mm, Stahl
9.25 CHF / Stück*
-
FL99ZSchlüssel, orion plus, Kunststoff, RAL7046
3.35 CHF / Stück*
-
FL216ZVentilator, quadro systems, IP54, 67W, 520 m3/h, inklusive Gitter
299.00 CHF / Stück* -
FL214ZVentilator, quadro system, IP54, 32W, 2403/h, inklusive Gitter
194.50 CHF / Stück* -
FL212ZVentilator, quadro system, IP54, 20W, 115m3/h, inklusive Gitter
148.50 CHF / Stück* -
FL210ZVentilator, quadro system, IP54, 20W, 57m3/h, inklusive Gitter
171.00 CHF / Stück* -
FL208ZVentilator 10 W
154.50 CHF / Stück*
-
FL218ZLüftungsgitter 105x105 mm
36.70 CHF / Stück*
-
FL259ZThermostat, quadro system, für Ventilator, NO 10A, 230 Vac
38.55 CHF / Stück* -
FL254ZSchaltschrankheizgerät, quadro systems, 45W 230 Vac/Vcc
68.70 CHF / Stück* -
FL255ZSchaltschrankheizgerät, quadro systems, 80W 230 Vac/Vcc
102.00 CHF / Stück* -
FL256ZSchaltschrankheizgerät, quadro systems, 150W 230 Vac/Vcc
144.00 CHF / Stück*
-
FL672EFührungsschienen, orion plus, 350mm, für polyester Gehäuse
41.35 CHF / Stück* -
FL450AMontageplattenhalter, orion plus
8.75 CHF / Stück* -
FL863ZWandbefestigungswinkel, orion plus, für FL* Schränke, RAL7046
10.70 CHF / Stück*
-
FL85ZBefestigungslasche, orion plus, für Blechschrank
5.35 CHF / Stück*
-
FL874AErdleitung, orion plus, für Montageplatte
7.30 CHF / Stück*
-
FL98ZSchloss, orion plus, Schlüssel Cod.E333
21.55 CHF / Stück* -
FL97ZSchließung, orion plus, 3mm, Doppelbarteinsatz, für Schrank Polyester
9.95 CHF / Stück* -
FL94ZEinsatz, orion plus, dreikant, 8mm
9.10 CHF / Stück* -
FL81ZSchließung, orion plus, 8mm, Vierkanteinsatz, für Schrank Polyester
10.25 CHF / Stück*
Technische Merkmale
Abmessungen
-
Höhe500 mm
-
Breite300 mm
-
Tiefe200 mm
-
Materialdicke Seitenwand2 mm
Sicherheit
-
Schutzart IPIP66
-
SchutzklasseSchutzklasse II
-
Schliessungstyp3-Kant 7 mm, Schloss mit Schlüssel
-
Stossfestigkeit IKIK10
Ausstattung
-
Anzahl der Öffnungen für Flanschplatten0
-
Anzahl Reihen3
Installation, Montage
-
Montage aufAufputz
-
Geeignet für AussenbereichJa
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom125 A
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FL209B
-

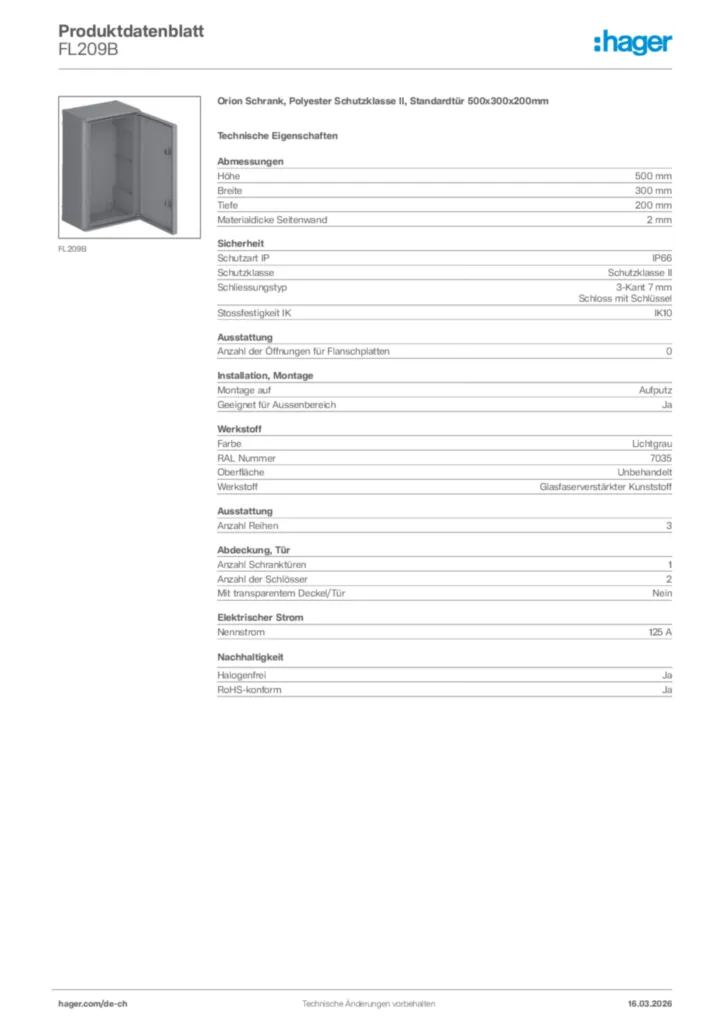

Product datasheet
Hager Produktdatenblatt FL209B
Orion Schrank, Polyester Schutzklasse II, Standardtür 500x300x200mm
PDF -
Montageanleitung
6L488400_6 (Orion Plus)
Montageanleitung International 2020-02-10
PDF13,92 MB -
BIM Revit Objekte
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,86 MB
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,91 MB
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,87 MB
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,91 MB
Range : Orion Plus. Enclosure - IP66 - Class II - Depth 200 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,87 MB
Range : Orion Plus. Enclosure - IP66 - Class II - Depth 200 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,91 MB
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,87 MB
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,91 MB -
Produktdatenblatt
UK_HAGER_TDS_OrionPlusGRP.pdf
Technical data sheet including torque settings and dimension for our Orion Plus GRP Enclosure.
PDF167,16 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-07-06
PDF195,93 kB
Declaration
Konformitätserklärung International 2022-02-24
PDF818,77 kB
Mehr Downloads
