Mauerkasten, Volta, UPV, 2x12PLE VU24NK
EAN
3250616614369
Marke
Hager
VPE
1 Stück
Preisgruppe
H12
Preis
15,87 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Klemmen 2 Produkte verfügbar -
Montageplatte für Verteilergehäuse 1 Produkte verfügbar -
Erweiterungspakete 3 Produkte verfügbar -
Steckdose für Reiheneinbau 3 Produkte verfügbar -
Gängiges Zubehör 1 Produkte verfügbar -
Tür/Bedienfeld 1 Produkte verfügbar
Optionales Zubehör
-
VZ711
Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, Zubehör
6,10 € / Stück* -
KN00AKlemmenträger QC Universaladapter
4,76 € / Stück*
-
VZ00LK
Montageplatte, volta, segmentiert, 95x265 mm, mit Schrauben
15,40 € / Stück*
-
VZ00AS
Schuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
116,08 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
111,39 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
111,39 € / Stück*
-
VZ530N
Leitungseinführungschieber Volta UPV/HWV
7,36 € / Stück*
-
VZ102N

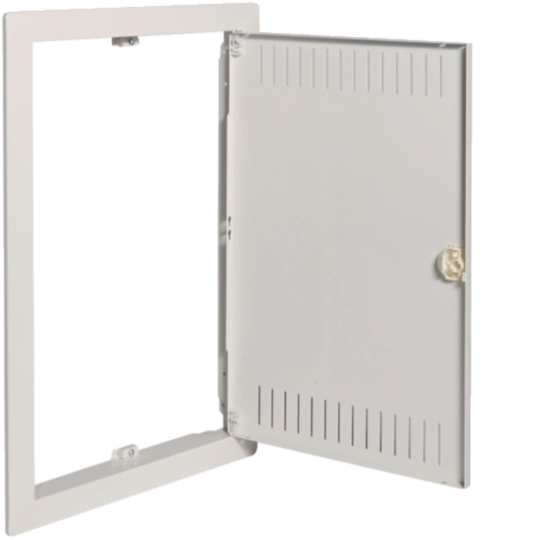

Blendrahmen, Volta, 2reihig, mit Tür, RAL 9010
68,30 € / Stück*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,43 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,26 € / Stück*
-
KN14EKlemmen QuickConnect PE 14Klemmstellen
7,56 € / Stück* -
KN06PKlemmen QC L 6Klemmstellen
5,03 € / Stück* -
KN10PKlemmen QuickConnect L 10Klemmstellen
6,30 € / Stück* -
KN14PKlemmen QuickConnect L 14Klemmstellen
7,56 € / Stück* -
KN18PKlemmen QuickConnect L 18Klemmstellen
8,83 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
5,03 € / Stück* -
KN06NKlemmen QC N 6Klemmstellen
5,03 € / Stück* -
KN10EKlemmen QuickConnect PE 10Klemmstellen
6,30 € / Stück* -
KN10NKlemmen QuickConnect N 10Klemmstellen
6,30 € / Stück* -
KN99EKlemmen, QuickConnect, PE, Steckbrücken, 1 Satz=10 Stück
26,58 € / Stück* -
KN14NKlemmen QuickConnect N 14Klemmstellen
7,56 € / Stück* -
KN18EKlemmen QuickConnect PE 18Klemmstellen
8,83 € / Stück* -
KN18NKlemmen QuickConnect N 18Klemmstellen
8,83 € / Stück* -
KN22EKlemmen QuickConnect PE 22Klemmstellen
11,18 € / Stück* -
KN22NKlemmen QuickConnect N 22Klemmstellen
11,18 € / Stück* -
KN26EKlemmen QuickConnect PE 26Klemmstellen
13,86 € / Stück* -
KN26NKlemmen QuickConnect N 26Klemmstellen
13,86 € / Stück*
-
KN99NKlemmen, QuickConnect, N, Steckbrücken, 1 Satz=10 Stück
26,58 € / Stück*
-

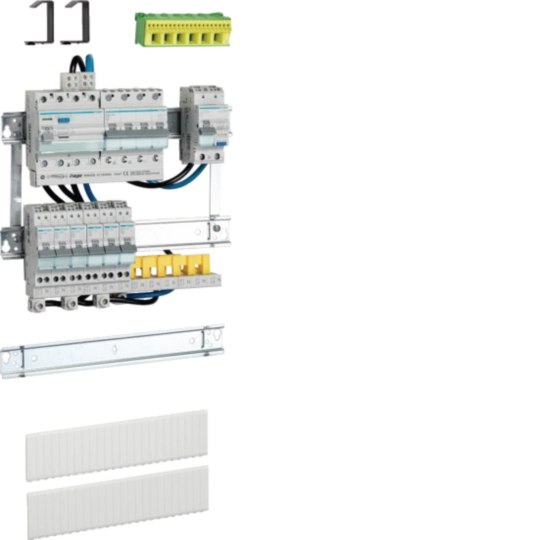

VZ24AP200Wohnungspaket für volta APV, HWV und UPV, QC 1+N - 1xFI/3xLS1pol+N/6x1+N/1xFI-LS
335,40 € / Stück* -
VZ24AP300Wohnungspaket für volta APV, HWV und UPV, QC 1+N - 2xFI/3xLS1pol+N/8x1+N
401,72 € / Stück* -

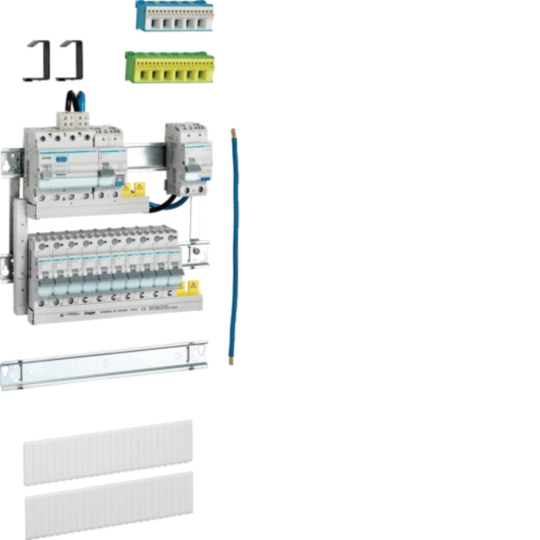

VZ24AP500Wohnungspaket für volta APV, HWV und UPV, QC 1P - 1xFI/10xLS1pol/1xFI-LS
284,70 € / Stück* -
VZ24AP550Wohnungspaket für volta APV, HWV und UPV, QC 1P -1xFI/1xAFDD/1xFI-LS/10xLS1pol
431,57 € / Stück* -

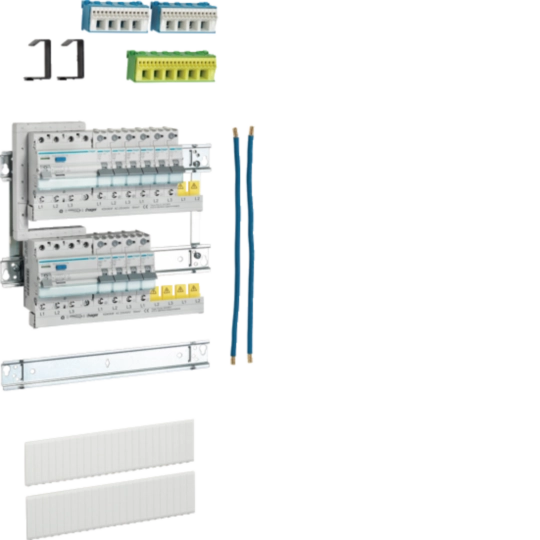

VZ24AP600Wohnungspaket für volta APV, HWV und UPV, QC 1P - 2xFI/10xLS1pol
313,31 € / Stück*
Technische Merkmale
Installation, Montage
-
Montage aufUnterputz
Ausstattung
-
Anzahl der Schienen2
-
Anzahl Reihen2
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module24
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe484 mm
-
Breite330 mm
-
Tiefe94,50 mm
-
Einbauhöhe490 mm
-
Einbaubreite314 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer7035
-
FarbeLichtgrau
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
Glühdrahttest650 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

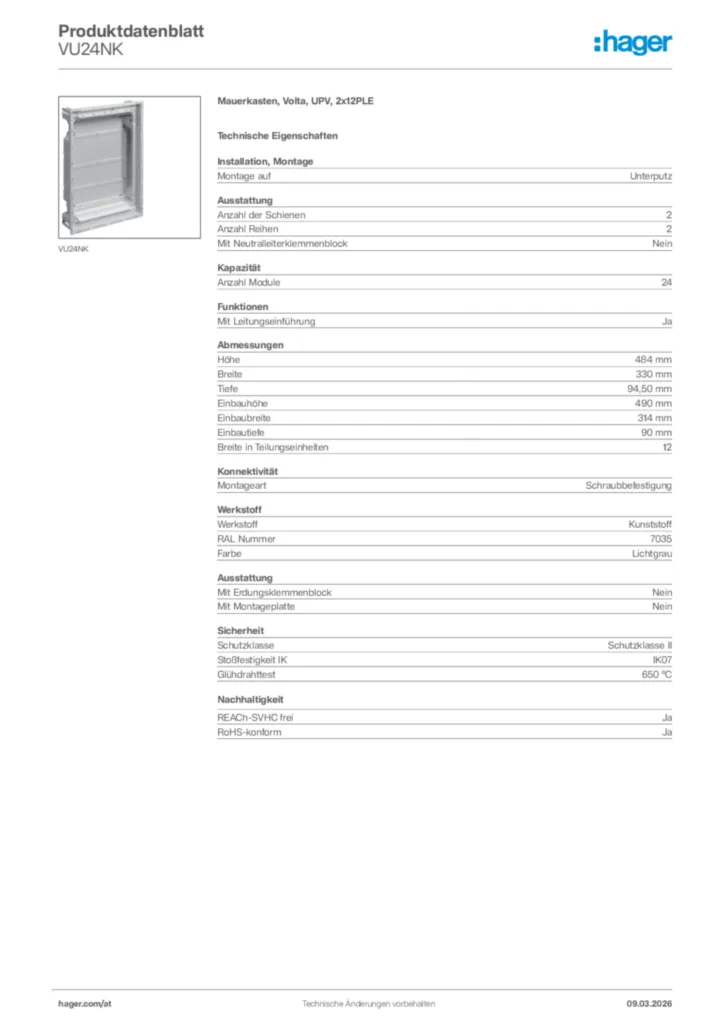

Product datasheet
Hager Produktdatenblatt VU24NK
Mauerkasten, Volta, UPV, 2x12PLE
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2024-11-21
PDF9,98 MB -
Bestellhilfe
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
Range : Volta. Flush mounted switchboard without DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
Range : Volta. Flush mounted switchboard without DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,30 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359,72 kB
Konformitätserklärung International 2023-08-07
PDF366,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit EuroadapterPreis29,72 €/ Stück * -
2
VU60NKMauerkasten, Volta, UPV, 5x12PLEPreis27,79 €/ Stück * -
3
VU48NKMauerkasten, Volta, UPV, 4x12PLEPreis22,22 €/ Stück * -
4
VU12NKMauerkasten, Volta, UPV, 1x12PLEPreis12,71 €/ Stück * -
5
VH24NKMauerkasten volta HWV 2x12PLEPreis38,93 €/ Stück *
Ausschreibungstext
Mauerkasten, Volta, UPV, 2x12PLE
Kunststoffmauerkasten für Unterputzwandeinbau mit integrierten Kabelabfangschienen, ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie einer integrierten Wasserwaage zur einfachen und sicheren Montage. Die Mauerkästen sind vorbereitet für die Aufnahme eines hager Traggerüstes bzw. Hutschienen mit einem Abstand von 125mm und zur Komplettierung mit den angebotenen Ausbaupaketen, als Komplettverteiler entsprechend OVE EN 61439-1/-3 bzw. OVE EN 60670-24 zum Einbau von Geräten bis 63A mit 70mm Einbautiefe.
Bemessungsspannung 400V / 50Hz, Schutzart IP30, Schutzklasse II schutzisoliert.
Montage auf: Unterputz
Anzahl der Schienen: 2
Anzahl Reihen: 2
Anzahl Module: 24
Höhe: 484 mm
Breite: 330 mm
Tiefe: 94,50 mm
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
Halogenfrei: Nein
Fabrikat : Hager oder gleichwertig
Artikel : VU24NK
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kunststoffmauerkasten für Unterputzwandeinbau mit integrierten Kabelabfangschienen, ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie einer integrierten Wasserwaage zur einfachen und sicheren Montage. Die Mauerkästen sind vorbereitet für die Aufnahme eines hager Traggerüstes bzw. Hutschienen mit einem Abstand von 125mm und zur Komplettierung mit den angebotenen Ausbaupaketen, als Komplettverteiler entsprechend OVE EN 61439-1/-3 bzw. OVE EN 60670-24 zum Einbau von Geräten bis 63A mit 70mm Einbautiefe.
Bemessungsspannung 400V / 50Hz, Schutzart IP30, Schutzklasse II schutzisoliert.
Montage auf: Unterputz
Anzahl der Schienen: 2
Anzahl Reihen: 2
Anzahl Module: 24
Höhe: 484 mm
Breite: 330 mm
Tiefe: 94,50 mm
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
Halogenfrei: Nein
Fabrikat : Hager oder gleichwertig
Artikel : VU24NK
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
