Feldverteiler AP,univers,IP44,SKII,252PLE,3x7Reihen1100x800x161mm,m.Tür,QS,QC FWQ73P
EAN
3250612738380
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Preis
1.453,16 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckung für Verteilerfeld 2 Produkte verfügbar -
Rangierfeld für Gehäuse 4 Produkte verfügbar -
Steckdose für Reiheneinbau 1 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar -
Montageschiene 7 Produkte verfügbar -
Gängiges Zubehör 2 Produkte verfügbar
Optionales Zubehör
-
UM00S1
Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
55,97 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
29,40 € / Stück*
-
FZ12MK
Patch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
61,97 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
61,97 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
33,23 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
33,23 € / Stück*
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
14,21 € / Stück* -
UZ70F2Abschottung senkrecht für Feldverteiler Aufputz 1100mm hoch, mit Kabelkanal
22,90 € / Stück*
-
UN07A
Tragschienen, universN, 1050mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
27,20 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
6,80 € / Stück* -
UT22BHutschiene, univers, 7, 5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
27,02 € / Stück* -
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
10,81 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
6,49 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
16,81 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
19,60 € / Stück*
-
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
24,48 € / Stück* -
UZ32M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 500mm
119,32 € / Stück* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
111,39 € / Stück* -
UZ42M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 650mm
151,11 € / Stück* -
UZ51M5Montageplatte, univers, für Telekom, 1feldig, für Schränke mit Höhe 800mm
131,36 € / Stück* -
UZ52M5Montageplatte, univers, für Telekom, 2feldig, für Schränke mit Höhe 800mm
176,93 € / Stück* -
UZ61M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 950mm
151,11 € / Stück* -
UZ62M5Montageplatte, univers, für Telekom, 2feldig, für Schränke mit Höhe 950mm
202,73 € / Stück* -
UZ21M6Montageplatte, univers, 240x247mm, gelocht, mit Montageschrauben
68,61 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
18,47 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,24 € / Stück*
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
37,55 € / Stück* -
UZ01A2Haubenturm-Oberteil, universZ, niedriges Niveau
1,84 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
45,13 € / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
12,06 € / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
9,23 € / Stück* -
UZ03A1Haubenturm-Unterteil, universZ, mit Riegel, 2-teilig, links+rechts
3,75 € / Stück* -
UZ04A1Haubenturm doppelt, universZ, niedriges Niveau, mit Schrauben
3,47 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,76 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
15,77 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,26 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen12
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen21
-
Anzahl Reihen7
-
Anzahl Felder3
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module252
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe1100 mm
-
Breite800 mm
-
Tiefe161 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP44
-
SchließungstypOhne Schloss
-
Glühdrahttest750 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

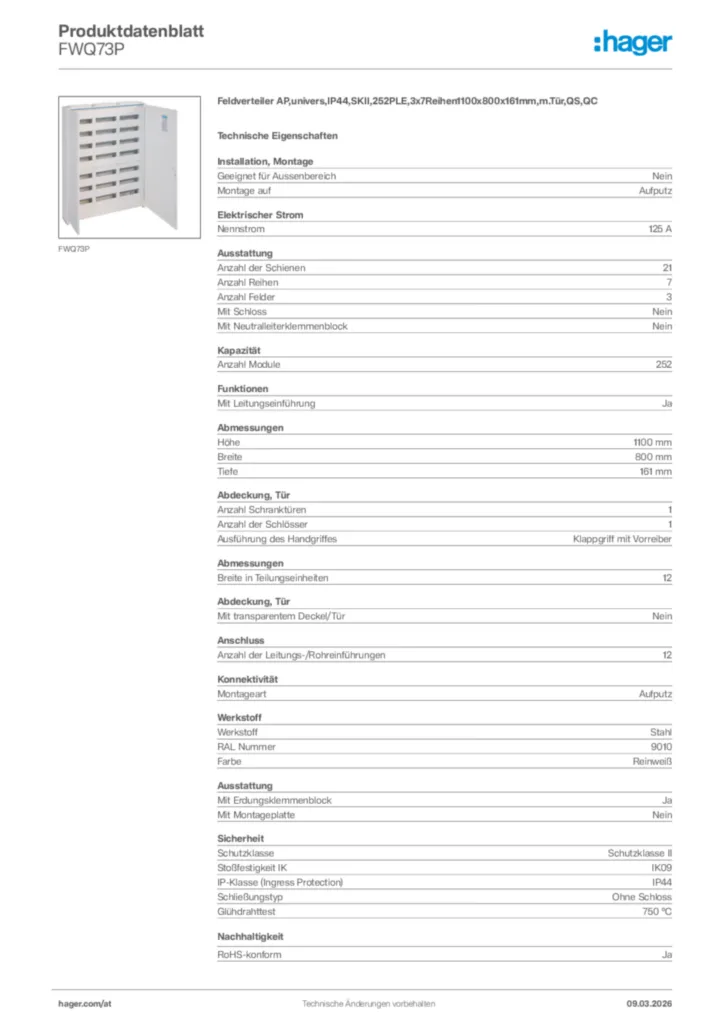

Product datasheet
Hager Produktdatenblatt FWQ73P
Feldverteiler AP,univers,IP44,SKII,252PLE,3x7Reihen1100x800x161mm,m.Tür,QS,QC
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FPxx, FWxx, ZAxx, ZExx, ZSxx - Schränke, Feldverteiler, Zubehör (Stand: 09.2009)
Montageanleitung International 2020-01-01
PDF21,23 kB
Montageanleitung für FPxx, FWxx, ZExx, ZSxx - Schränke, Feldverteiler (Stand: 04.2010)
Montageanleitung International 2020-01-01
PDF2,05 MB
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
Bestellhilfe
Bestellhilfe de-AT 2022-07-25
PDF1,31 MB
Planungsvorlage Wohnungs- & Installationsverteiler
Mit dieser praktischen Checkliste Wohnungs- & Installationsverteiler ganz einfach planen (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
Range : Univers. Enclosure - IP44 - Class II - FWQ enclosure - Depth 161 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,33 MB
Range : Univers. Enclosure - IP44 - Class II - FWQ enclosure - Depth 161 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,43 MB
Range Univers enclosures for AT (Lang. : de) IP44 with installation System flush mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,62 MB
Range Univers enclosures for AT (Lang. : de) IP44 with installation System flush mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,61 MB
Range Univers enclosures for AT (Lang. : de) IP44 with installation System surface mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,62 MB
Range Univers enclosures for AT (Lang. : de) IP44 with installation System surface mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,61 MB -
Handbuch
Handbook de-DE 2023-03-30
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbook en-GB 2023-03-30
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ714Verbindungssatz, univers, für SockelPreis8,82 €/ Stück * -
2
FZ401Verschlußstopfen, univers, ReparatursetPreis15,77 €/ Stück *
-
3
FZ791NLackstift, 9ml, Farbe RAL 9010Preis18,47 €/ Stück *
-
4
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set * -
5
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54Preis27,63 €/ Stück *
Ausschreibungstext
Feldverteiler AP,univers,IP44,SKII,252PLE,3x7Reihen1100x800x161mm,m.Tür,QS,QC
Feldverteiler AP zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben und unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°, rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Aufputz
Anzahl der Schienen: 21
Anzahl Reihen: 7
Anzahl Felder: 3
Anzahl Module: 252
Höhe: 1100 mm
Breite: 800 mm
Tiefe: 161 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP44
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWQ73P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler AP zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben und unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°, rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Aufputz
Anzahl der Schienen: 21
Anzahl Reihen: 7
Anzahl Felder: 3
Anzahl Module: 252
Höhe: 1100 mm
Breite: 800 mm
Tiefe: 161 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP44
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWQ73P
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
