Feldvert. AP, univers, IP44, SKII, 240PLE, H:800xB:1050xT:161mm, QuickConnect FWB54S
EAN
3250612735747
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Preis
1.490,86 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Hierbei handelt es sich um ein Auslaufprodukt. Bestellung ist noch möglich. Bezüglich Verfügbarkeit, Lieferzeit und Preis wenden Sie sich bitte an Ihren Elektro-Fachgroßhändler.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rangierfeld für Gehäuse 5 Produkte verfügbar -
Tür/Bedienfeld 1 Produkte verfügbar -
Steckdose für Reiheneinbau 1 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar -
Montageschiene 8 Produkte verfügbar -
Gängiges Zubehör 2 Produkte verfügbar
Optionales Zubehör
-
FZ12MK
Patch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
61,97 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
61,97 € / Stück* -
VZ02MMMultimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
25,49 € / Paar* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
33,23 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
33,23 € / Stück*
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
14,21 € / Stück* -
UZ50F2Abschottung senkrecht für Feldverteiler Aufputz 800mm hoch, mit Kabelkanal
20,20 € / Stück*
-
UN05A
Tragschienen, universN, 750mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
23,56 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
6,80 € / Stück* -
UZ04B4Hutschiene, universN, 4feldig, zur Befestigung auf Tragschiene
10,91 € / Stück* -
UT22BHutschiene, univers, 7, 5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
27,02 € / Stück* -
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
10,81 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
6,49 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
16,81 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
19,60 € / Stück*
-
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
24,48 € / Stück* -
UZ32M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 500mm
119,32 € / Stück* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
111,39 € / Stück* -
UZ42M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 650mm
151,11 € / Stück* -
UZ51M5Montageplatte, univers, für Telekom, 1feldig, für Schränke mit Höhe 800mm
131,36 € / Stück* -
UZ52M5Montageplatte, univers, für Telekom, 2feldig, für Schränke mit Höhe 800mm
176,93 € / Stück* -
UZ21M6Montageplatte, univers, 240x247mm, gelocht, mit Montageschrauben
68,61 € / Stück*
-
UM00S1Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
55,97 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
29,40 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
15,77 € / Stück* -
FZ24HZugentlastung und Klemmenträger, für FW2 Feldverteiler SK I FWx24xx, 24 PLE breit
18,70 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
18,47 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,24 € / Stück*
-
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
27,63 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
27,47 € / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
17,09 € / Stück* -
FZ835NSchubstangen, univers, für IP54 Schließung, Einbau in Schränke der Höhe 800mm
99,39 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
78,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
136,71 € / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
104,95 € / Stück* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
118,45 € / Stück*
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
37,55 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
45,13 € / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
12,06 € / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
9,23 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
40,00 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,26 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen16
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen20
-
Anzahl Reihen5
-
Anzahl Felder4
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module240
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe800 mm
-
Breite1050 mm
-
Tiefe165 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten48
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP44
-
SchließungstypStangenschloss, Ohne Schloss
-
Glühdrahttest750 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

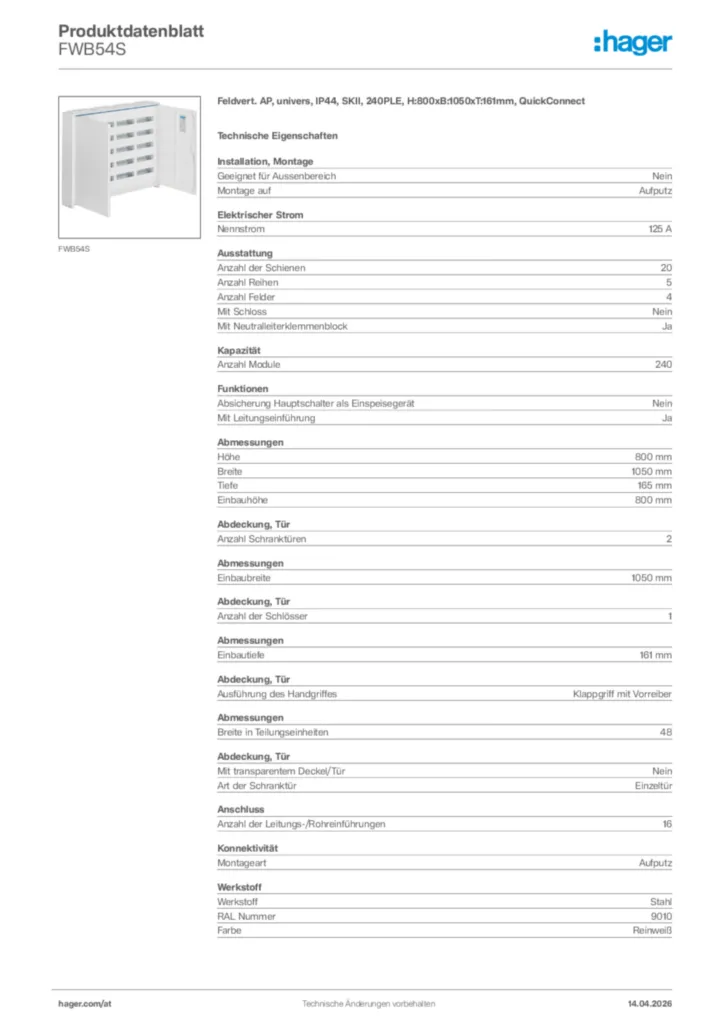

Product datasheet
