• HND401H | Hager
Location Ukraine

  • Better buildings. Better tomorrows.

    • Меню
    Акаунт
    EAN
    3250613349578
    Упаковка
    1 Штука

    Автоматичний вимикач h630, In=400А, 4п, 50kA, LSI HND401H

    Завершіть вашу систему

    Додаткові аксесуари

  • Дивитися більше (24)
    • Блок додаткових контактів 4 доступні продукти
    • Функції блокування взаємоблокування 1 доступні продукти
    • Кришка клеми 4 доступні продукти
    • Моторний привід 2 доступні продукти
    • Розчіплювач шунтовий 5 доступні продукти
    • Ручка для силового вимикача 2 доступні продукти

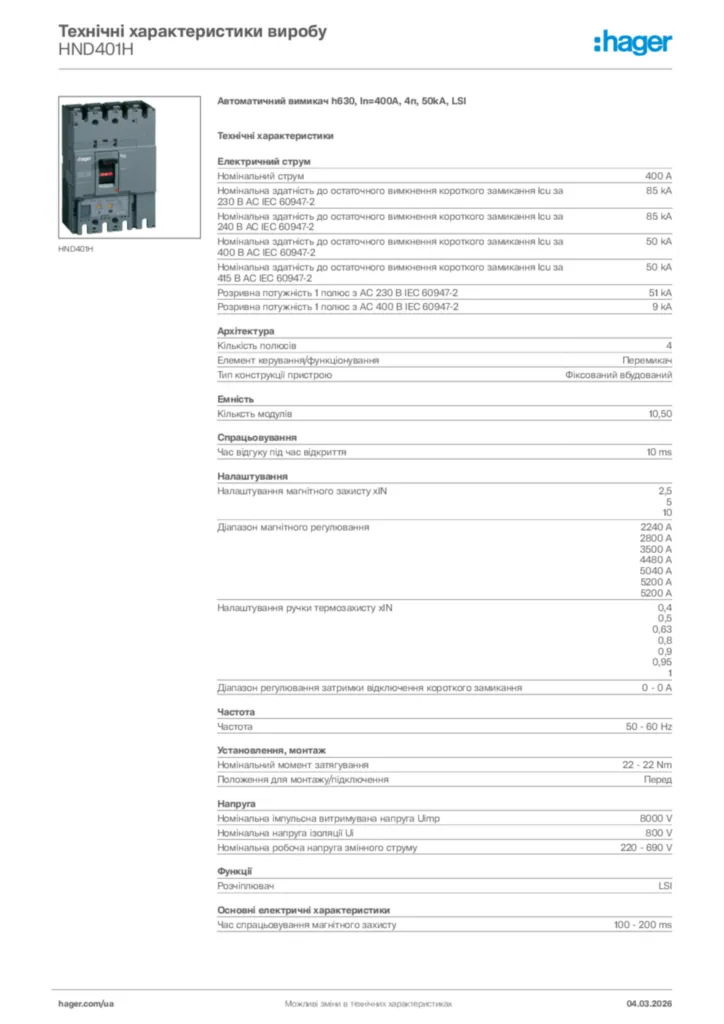

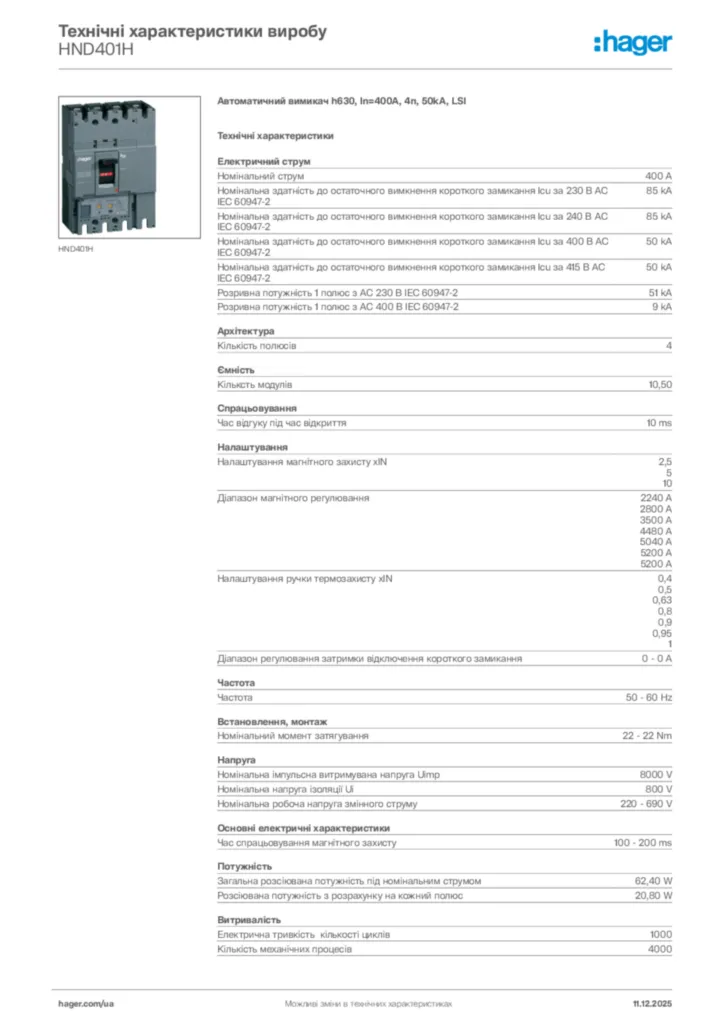

    Технічні характеристики

    Електричний струм
    • Номінальний струм
      400 A
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 230 В AC IEC 60947-2
      85 kA
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-2
      85 kA
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-2
      50 kA
    • Номінальна здатність до остаточного вимкнення короткого замикання Icu за 415 В AC IEC 60947-2
      50 kA
    • Розривна потужність 1 полюс з AC 230 В IEC 60947-2
      51 kA
    • Розривна потужність 1 полюс з AC 400 В IEC 60947-2
      9 kA
    Архітектура
    • Кількість полюсів
      4
    • Елемент керування/функціонування
      Перемикач
    • Тип конструкції пристрою
      Фіксований вбудований
    Емність
    • Кільксть модулів
      10,50
    Спрацьовування
    • Час відгуку під час відкриття
      10 ms
    Налаштування
    • Налаштування магнітного захисту xIN
      2,5, 5, 10
    • Діапазон магнітного регулювання
      2240 A, 2800 A, 3500 A, 4480 A, 5040 A, 5200 A, 5200 A
    • Налаштування ручки термозахисту xIN
      0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
    • Діапазон регулювання затримки відключення короткого замикання
      0 - 0 A
    Частота
    • Частота
      50 - 60 Hz
    Установлення, монтаж
    • Номінальний момент затягування
      22 - 22 Nm
    • Положення для монтажу/підключення
      Перед
    Напруга
    • Номінальна імпульсна витримувана напруга Uimp
      8,000 V
    • Номінальна напруга ізоляції Ui
      800 V
    • Номінальна робоча напруга змінного струму
      220 - 690 V
    Функції
    • Розчіплювач
      LSI
    Основні електричні характеристики
    • Час спрацьовування магнітного захисту
      100 - 200 ms
    Потужність
    • Загальна розсіювана потужність під номінальним струмом
      62,40 W
    • Розсіювана потужність з розрахунку на кожний полюс
      20,80 W
    Витривалість
    • Електрична тривкість кількості циклів
      1,000
    • Кількість механічних процесів
      4,000
    Обладнання
    • Кількість допоміжних контактів, перекидний контакт
      0
    • Кількість допоміжних контактів, НЗ контакт
      0
    • Кількість допоміжних контактів, НВ контакт
      0
    Безпека
    • Клас захисту від проникнення (IP)
      IP4X
    Умови використання
    • Робоча температура
      -25 - 70 °C
    Під’єднання
    • Поперечний переріз гнучкого провідника
      35 - 240 mm²
    • Поперечний переріз жорсткого провідника
      35 - 240 mm²
    • Тип роз’єму/штекера
      Клема
    Елементи керування та індикатори
    • Мотор привід інтегрований
      Ні
    Сумісніть
    • Підходить для рейки DIN
      Ні
    Електроживлення
    • Джерело живлення для позиціонування
      Двонаправлений

    Екологічна цінність

    Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

    Відповідність RoHS Так
    REACh-SVHC free Так

    Сертифікати та документи

    Hager REACH declaration HND401H
    PDF
    Hager RoHS report HND401H
    PDF

    Завантаження

    Більше документації
