Hager Protection Coordination
Mjukvara för selektivitet, backup och samordning av skydd
Det digitala verktyget som hjälper dig att välja rätt kombinationer av brytare i alla typer av installationer.
Enkelhet och precision med Hager Protection Coordination
Förenklade processer med en enda mjukvara
Selektivitet, backup och samordning av skydd är grundläggande aspekter för att garantera driftsäkerhet och säkerhet i elektriska installationer. Hagers mjukvara förenklar dessa processer och gör det möjligt att på några få steg identifiera rätt kombination av skyddsprodukter. Ett direkt stöd för alla som projekterar och bygger elfördelningar.
Exakt och komplett beräkning
Allt i ett enda verktyg
Garanterad säkerhet
Väljer automatiskt kombinationer av enheter som uppfyller IEC standarder och är testade av Hager.
Utformat för projektörer och apparatskåpsbyggare
Intuitiv struktur och resultat som kan exporteras till ett projektdokument.
Tidsbesparing
Ingen manuell sökning: tabellerna är integrerade och alltid uppdaterade.
Fullständigt stöd
Täcker selektivitet, samordning och backup för hela Hagers sortiment.
En mjukvara, fyra användningsområden
Mjukvaran erbjuder fyra delar som svarar mot olika behov för en fullständig systemverifiering.
Selektivitet mellan brytare
Selektivitet gör det möjligt att isolera felet genom att endast den brytare som är placerad direkt uppströms om felet löser ut i en elektrisk installation.
Förstärkt selektivitet mellan brytare
Förstärkt selektivitet säkerställer att samtliga skyddsenheter löser selektivt för alla nivåer av kortslutningsström.

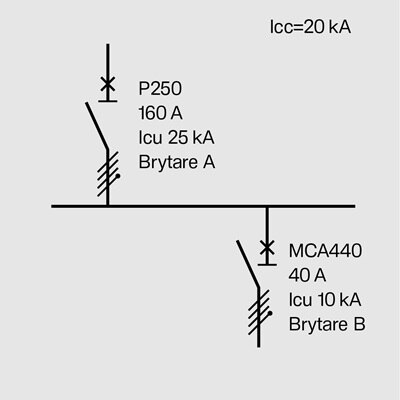

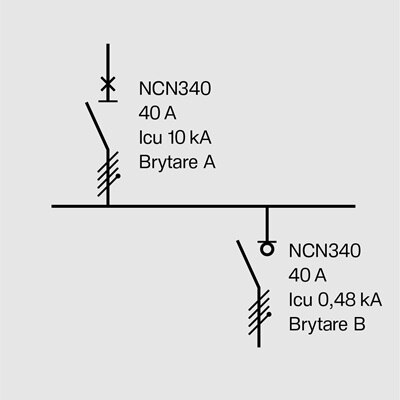

Kaskad- / backuppskydd mellan brytare
Brytaren uppströms begränsar felströmmen till en nivå som den nedströms placerade brytare kan tåla utan skador. Denna princip bidrar till att sänka den totala installationskostnaden.
Samordning mellan brytare
Samordnat skydd används för att skydda lastfrånskiljare nedströms från en luftbrytare, effektbrytare eller minibrytare.
Vanliga frågor (FAQ)
Om selektivitet, backup och samordning av brytare
-
Vad menas med selektivitet mellan brytare?
Selektivitet är förmågan hos en elektrisk installation att isolera endast den del av kretsen där felet har uppstått. Det garanterar driftskontinuitet och minskar onödiga frånslag av andra kretsar.
-
Vad innebär samordning mellan normapparater och effektbrytare?
Samordning verifierar att två enheter installerade i serie kan arbeta tillsammans på korrekt sätt och skydda varandra vid kortslutning, i enlighet med IEC standarder.
-
Vad betyder de olika selektivitetsnivåerna?

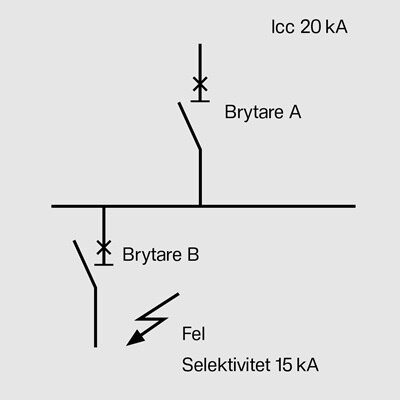

Partiell/begränsad selektivitet
- Selektivitet upp till ett specificerat värtde enligt brytarens karakteristik (Is).
Full selektivitet
- Selektivitet upp till den maximala prospektiva kortslutningsströmmen (Isc_max) på lastsidan av den nedströms belägna brytaren.

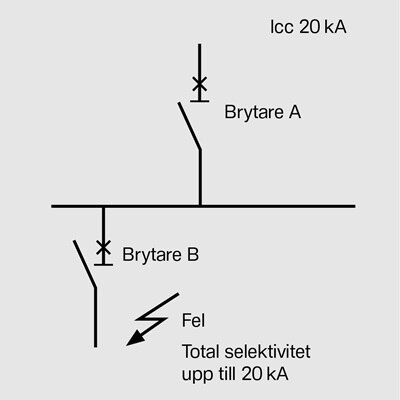

Total selektivitet
- Selektivitet upp till nedströms brytarens brytförmåga (Icu & Icn). Anges ofta som ett ”T” i tabellen.
Förhöjd selektivitet
- Selektivitet upp till ett värde som överstiger nedströms brytarens brytförmåga när kaskad- / backupkoppling används.
-

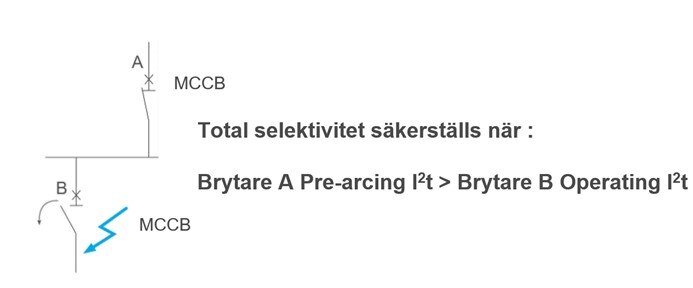

Vad innebär energibaserad selektivitet?
När en hög kortslutningsström detekteras av två strömbegränsande brytare (A och B), öppnas deras kontakter samtidigt. Som ett resultat begränsas strömmen kraftigt.
Den mycket höga ljusbågsenergin på nivå B orsakar en utlösning av effektbrytare B (ljusbågsenergin högre än operating I2T).
Därefter begränsas ljusbågsenergin till nivå A och är inte tillräcklig för att framkalla utlösning av A (ljusbågsenergi lägre än Pre arcing I2T).
-
Vad används backup till i elsystem?
Backup gör det möjligt för två brytare att arbeta i kombination för att öka den totala brytförmågan i en anläggning, vilket förbättrar säkerheten i installationer med höga kortslutningsströmmar. Den uppströms strömbegränsande brytaren reducerar den genomsläppta energin och gör så att den nedströmsplacerade brytaren kan klara en högre kortslutning än vad den är tillverkad för.
-
Genererar konfiguratorn tabeller som uppfyller IEC standarder?
Ja. Verktyget använder certifierade provningsdata och producerar kombinationer som uppfyller IEC 60898 och IEC 60947, vilket säkerställer tillförlitliga val som kan användas i professionella projekt. Alla kombinationer i tabellerna är testade och godkända av Hager.
-
Kan jag exportera eller ladda ned tabellerna som genereras i mjukvaran?
Ja. Mjukvaran gör det möjligt att exportera resultaten i format som är användbara i projektering, vilket underlättar införandet av tabeller i tekniska dokument och projektunderlag.
