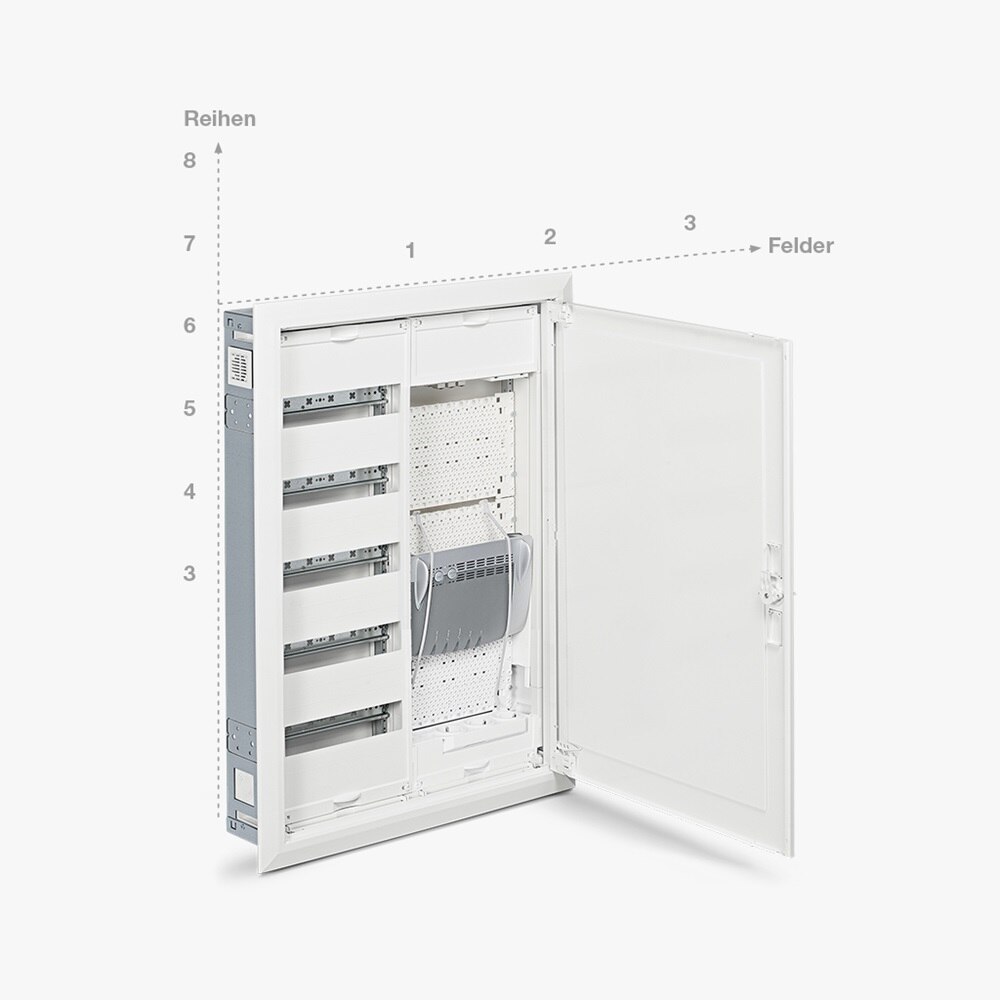

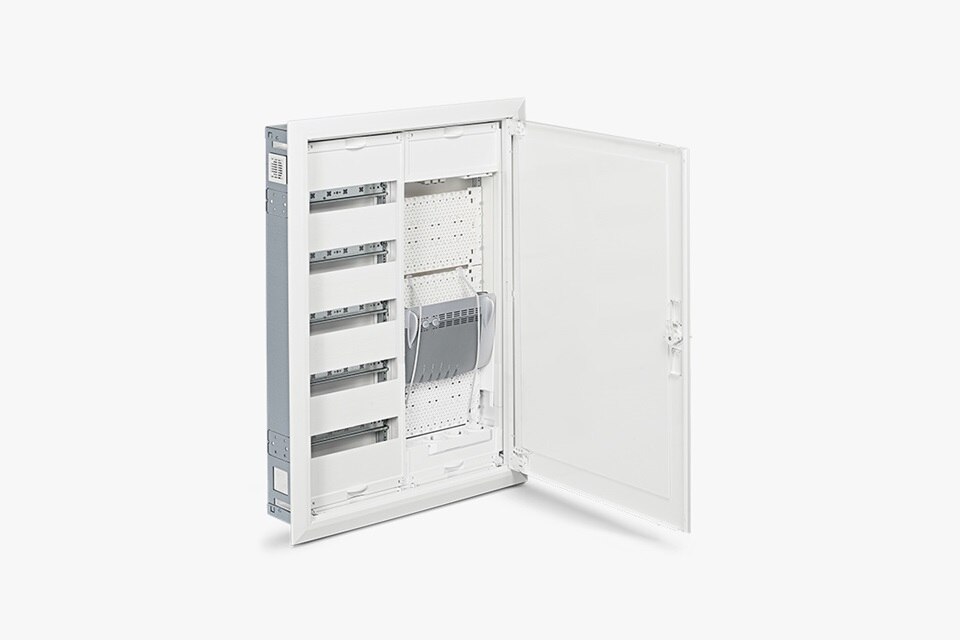

Kaps­lingen FW Infälld

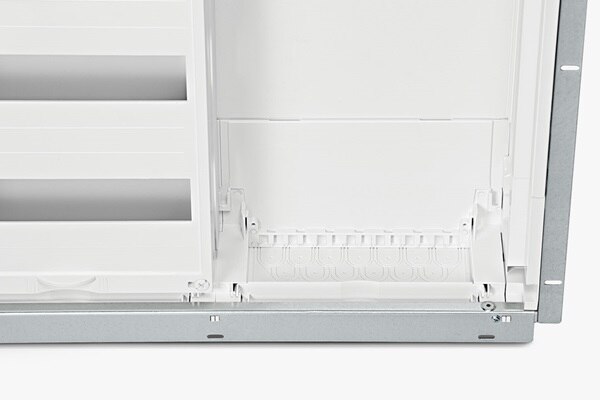

Den nya FW-kaps­lingen erbjuder upp till 130% mer utrymme för infö­rande av kablar, ledningar och rör. Kabel­ge­nom­fö­ringar upptill och nedtill sparar tråkiga håltag­ningar: helt enkelt bara att skära ut för-präg­ling, infoga kablar och fixera dem. En inkom­mande fläns för olika kabel­di­a­metrar (VZ741) finns för instal­la­tion på baksidan av FW-kaps­lingen. Urspår­ning­arna i rygg­plåten förbättrar också WLAN-signalen.

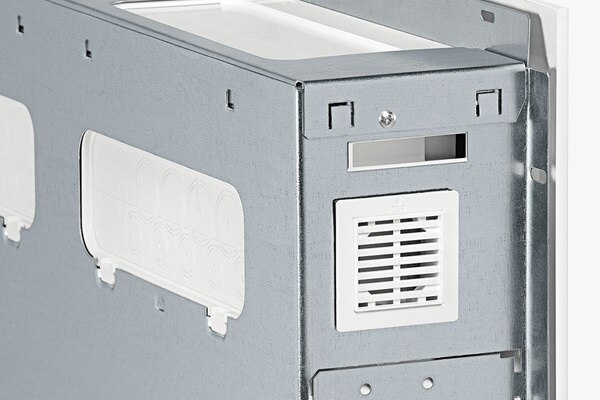

Öppningar kan skäras på över- och under­sida: exem­pelvis för kabel­ge­nom­fö­ring eller för  venti­la­tions­sats (FD00P5), vilket förbättrar värme­av­led­ningen vid monte­ring i hålväggen när man har mycket utrust­ningi kaps­lingen. Ytter­li­gare öppningar på sidorna och baksidan förbättrar WLAN-signalen.

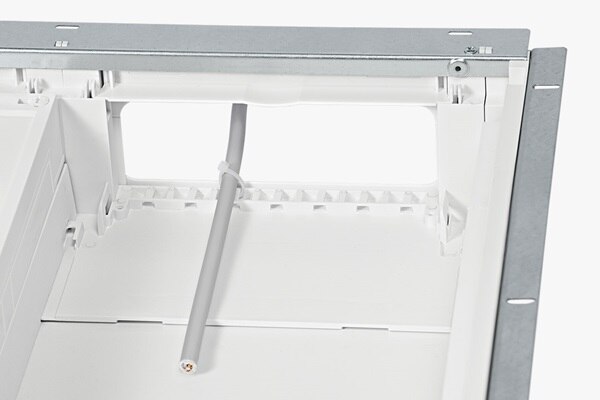

Alla FW-kaps­lingar är försedda med inte­grerad dragav­last­ning för kablar, upptill och nedtill. Bunt­banden träder sig  själva.

Utfäll­bara vägg­fästen förenklar fast­sätt­ningen vid inmur­ning eller monte­ring i hålvägg. Vid behov kan ytter­li­gare skruvhål borras i fästet. Detta garan­terar ännu säkrare fast­sätt­ning även med hög vikt på kaps­lingen. Alter­na­tivt kan det beprö­vade Volta vägg­fästet (VZ405N) användas, finns som till­behör.

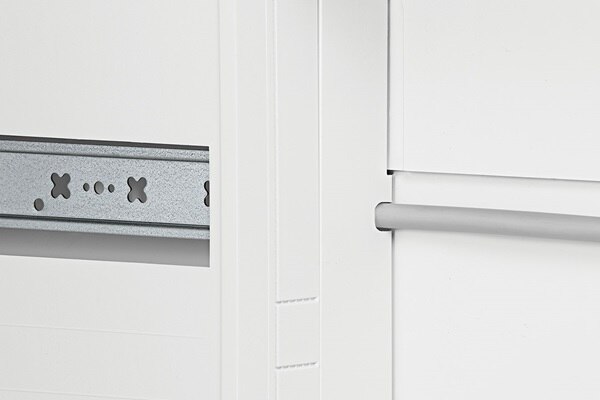

Om man vill ha medi­a­kom­po­nenter i kaps­lingen måste man säker­ställa skydd mot berö­ring av kraft­delen. Det är därför verti­kala och hori­son­tella skil­je­väggar säker­ställer opti­malt skydd mellan fält eller mellan frontstycken. Alla skil­je­väggar har urspår­ningar för instal­la­tion i fron­styc­ke­hål­larna. Två skil­je­väggar ovanpå varandra är möjligt. Skil­je­väg­garna följer med som stan­dard i kombi­media-versionen och de är utrus­tade med två förpräg­lade kabel­ge­nom­fö­ringar för kabel­pas­sage (Ø 12 mm).

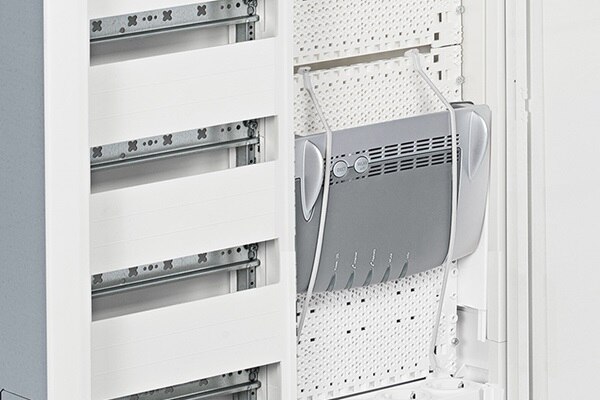

Medi­a­fältet kan placeras under eller bredvid kraft­fältet. Förutom den klas­siska perfo­re­rade plåten, får du multi­me­di­a­fältet för första gången med robusta monte­rings­plattor i plast för en bättre Wi-Fi-signal. Monte­rings­plattan kan monteras över eller under bärs­kenan, vilket ger 21 mm större djup för medi­a­kom­po­nenter. Berö­rings­skydden ger en ren finish.

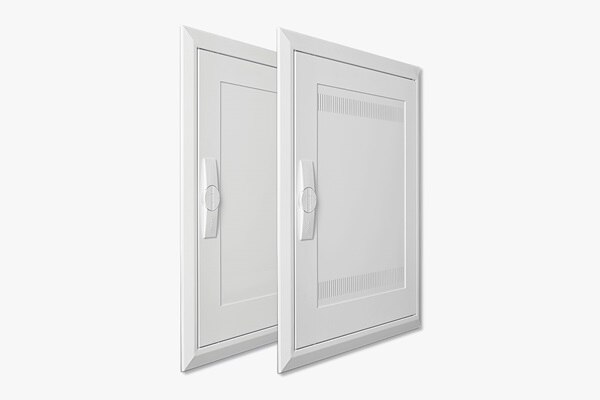

Infällda FW-kaps­lingen leve­reras med en dörr i plåt som stan­dard. För en bättre Wi-Fi-signal rekom­men­deras att använda en plast­dörr, som är antingen hel (FZxxxNM) eller slitsad (FZxx­xNM2).

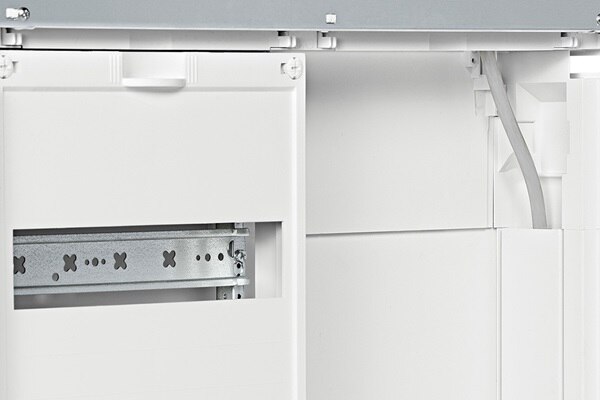

Medi­a­fältet har en öppen sido­kanal med fäst­clips (M7240): för enkel och ren kabel­drag­ning från botten till toppen. Kanal­locket (FWU00Cx) säker­ställer ren kabel­drag­ning och maxi­malt lednings­skydd.

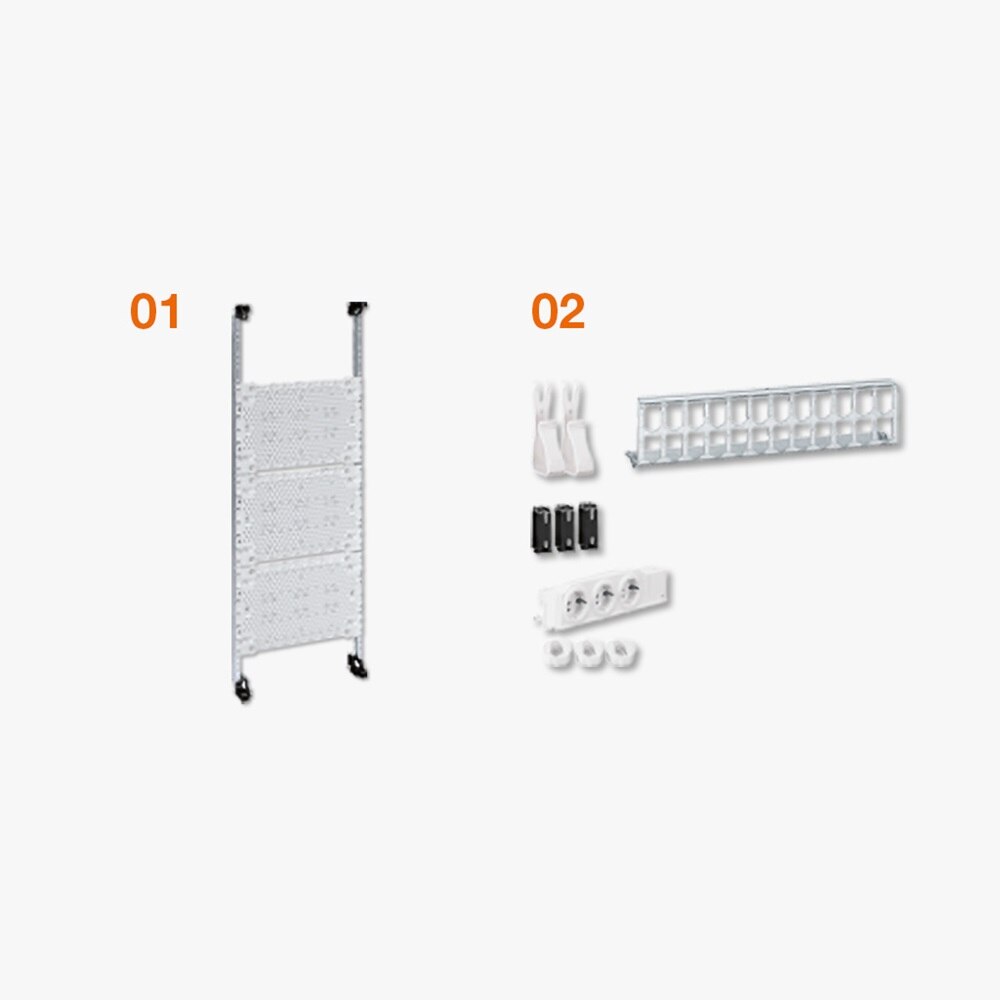

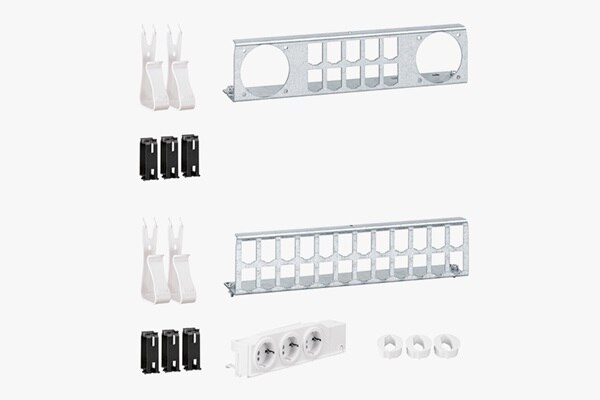

Utrust­nings­pa­ketet har komplet­te­rats med:

- UM00M5 med patch­panel med plats för 24 Keystone uttag, ett trip­pelt vägguttag samt hållare för media­ut­rust­ning.

- UM00M6 med patch­panel med plats för 22 Lexcom-uttag, ett trip­pelt vägguttag samt hållare för media­ut­rust­ning.

Båda paketen inne­håller fron­stycke för patch­panel  och väggutag.

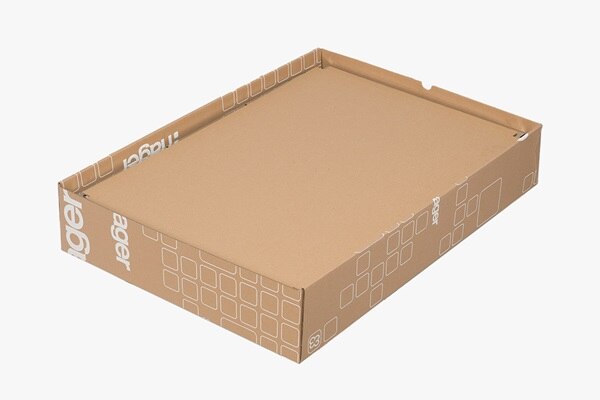

Värden bör skyddas: Därför har vi opti­merat förpack­ningen. Kaps­lingen leve­reras med ett robust skydd. Dess­utom medföljer ett puts­skydd samt att dörren kommer i en separat förpack­ning. Detta gör att dörren kan förvaras säkert under bygg­na­tion eller målnings­ar­bete innan den elekt­riska instal­la­tionen kan bli klar.
