Effektbrytare h3+ P630 Energy 4x630 50kA HMW631NR

Name: HMW631NR
Brand: Hager
SKU: HMW631NR20

EAN

3250613197544

E-nr.

3186329

Förp

1 st

Hitta återförsäljare

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

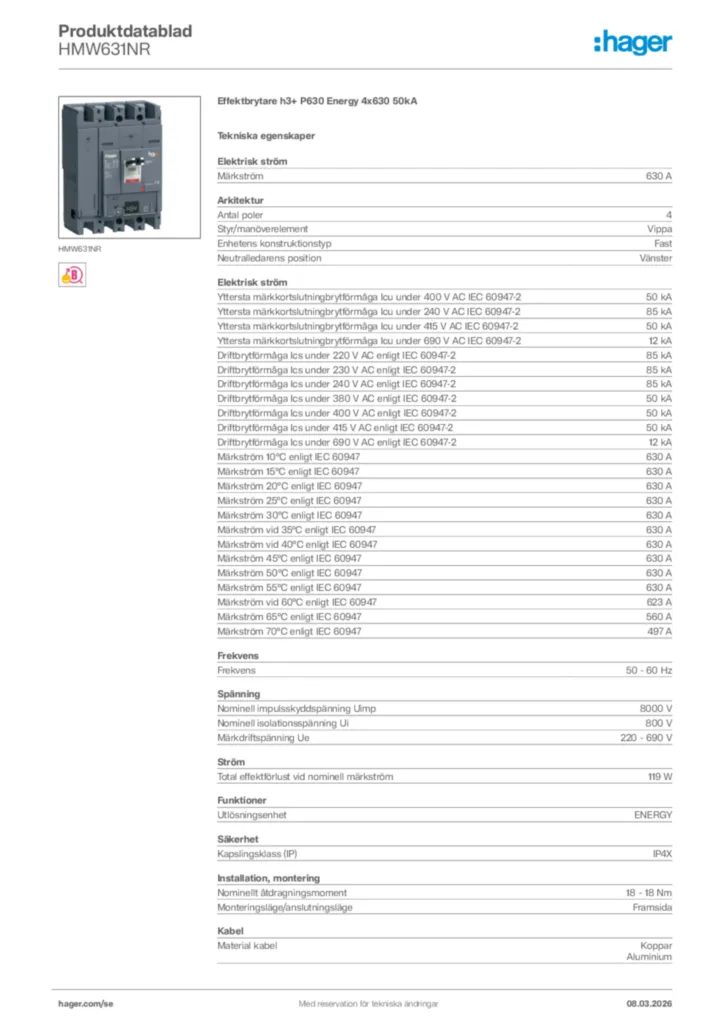

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Jordfelsblock MCCB typ A 2 tillgängliga produkter
Mekaniska tillbehör 3 tillgängliga produkter
Tillbehör datakabeladapter 9 tillgängliga produkter
Tillbehör nätverksfunktioner 2 tillgängliga produkter
Elektriska tillbehör 1 tillgängliga produkter
Se mer 63 andra tillgängliga produkter

Tekniska egenskaper

Märkström

630 A
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

50 kA
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-2

85 kA
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-2

50 kA
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-2

12 kA
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-2

85 kA
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

85 kA
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-2

85 kA
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-2

12 kA
Märkström 10°C enligt IEC 60947

630 A
Märkström 15°C enligt IEC 60947

630 A
Märkström 20°C enligt IEC 60947

630 A
Märkström 25°C enligt IEC 60947

630 A
Märkström 30°C enligt IEC 60947

630 A
Märkström vid 35°C enligt IEC 60947

630 A
Märkström vid 40°C enligt IEC 60947

630 A
Märkström 45°C enligt IEC 60947

630 A
Märkström 50°C enligt IEC 60947

630 A
Märkström 55°C enligt IEC 60947

630 A
Märkström vid 60°C enligt IEC 60947

623 A
Märkström 65°C enligt IEC 60947

560 A
Märkström 70°C enligt IEC 60947

497 A

Antal poler

4
Styr/manöverelement

Vippa
Enhetens konstruktionstyp

Fast
Neutralledarens position

Vänster

Frekvens

50 - 60 Hz

Nominell impulsskyddspänning Uimp

8000 V
Nominell isolationsspänning Ui

800 V
Märkdriftspänning Ue

220 - 690 V

Utlösningsenhet

ENERGY

Total effektförlust vid nominell märkström

190,50 W

Nominellt åtdragningsmoment

18 - 18 N
Monteringsläge/anslutningsläge

Framsida

Kapslingsklass (IP)

IP4X

Material kabel

Koppar, Aluminium

Kompatibel med RDC AOB

Ja
Passar DIN-skena

Nej
Lämplig för fördelningar

Ja

Höjd

260 mm
Bredd

185 mm
Djup

150 mm

Inställningsområde för den korttidsfördröjda kortslutningsutlösaren

341,25 - 6300,0 A

Överbelastningsskydd (Itd): fördröjning (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Korttidsskydd (kortlsutning) (std): ström (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Momentant skydd (Ii): rattens inställningskoefficient

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
