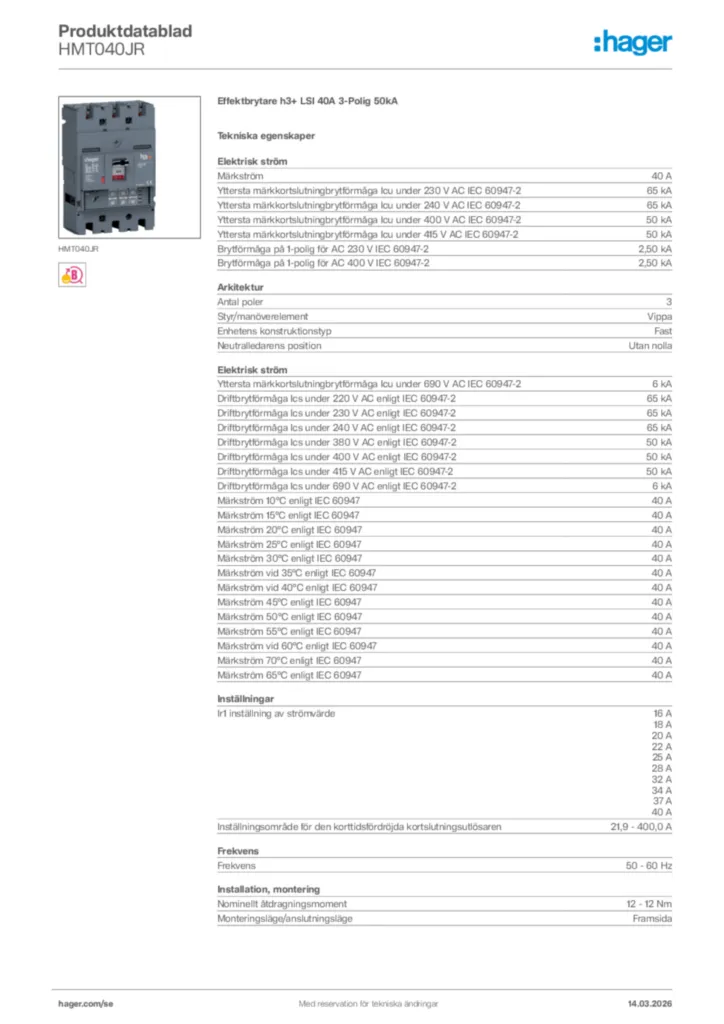

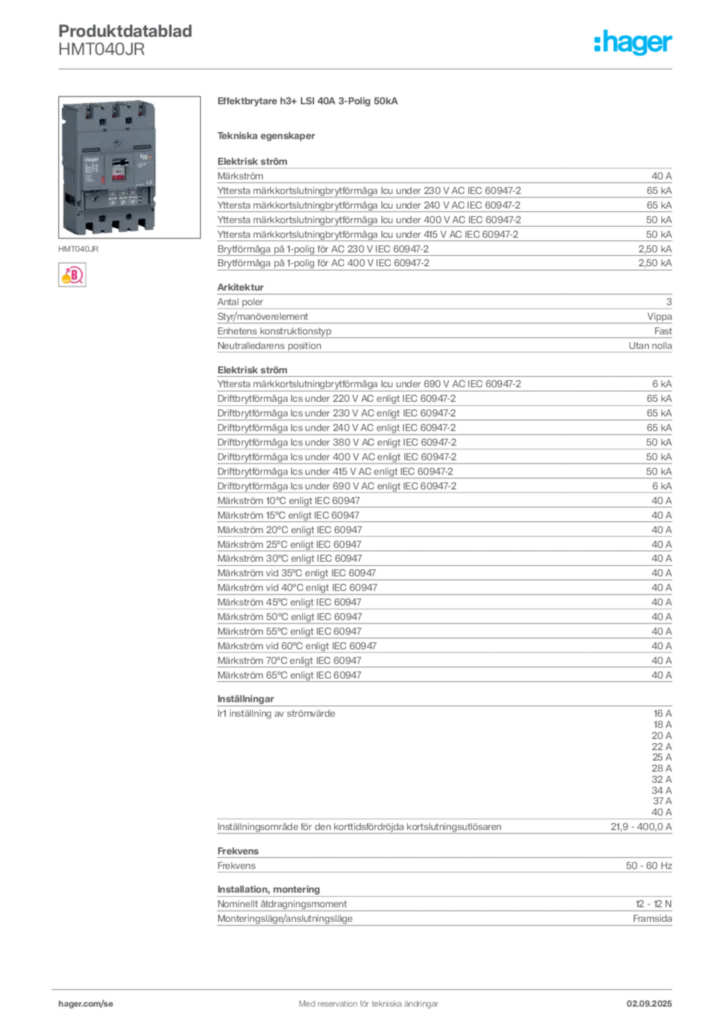

Effektbrytare h3+ LSI 40A 3-Polig 50kA HMT040JR
EAN
3250613176402
E-nr.
3183896
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Tillbehör datakabeladapter 2 tillgängliga produkter -
Shuntutlösning 5 tillgängliga produkter -
Underspänningsutlösare 5 tillgängliga produkter -
Hjälp/Signalkontakt 5 tillgängliga produkter -
Funktioner för låsning 5 tillgängliga produkter -
Se mer 44 andra tillgängliga produkter
Komplettera ditt system
-
HXT040HMotorstyrning P250 24VDC med auto-reset
-
HXT040HKMotorstyrning P250 24VDC med auto-reset + nyckel
-
HXT042HMotorstyrning P250 230VAC med auto-reset
-
HXT042HKMotorstyrning P250 230-240VAC med auto-reset + nyckel
-
HXT043HMotorstyrning P250 24VDC utan auto-reset
-
HXT043HKMotorstyrning P250 24VDC utan auto-reset men med nyckel
-
HXT044HMotorstyrning P250 230-240VAC utan auto-reset
-
HXT044HKMotorstyrning P250 230-240VAC med nyckel utan auto-reset
-
HXT045HMotorstyrning P250 200-220VAC/DC med auto-reset
-
HXT045HKMotorstyrning P250 220VAC/DC med auto-reset + nyckel
-
HXT047HMotorstyrning P250 220VAC/DC utan auto-reset
-
HXT047HKMotorstyrning P250 220VAC/DC med nyckel utan auto-reset
-
HXT048HMotorstyrning P250 48VDC med auto-reset
-
HXT048HKMotorstyrning P250 48VDC med auto-reset + nyckel
-
HXT049HMotorstyrning P250 48VDC utan auto-reset
-
HXT049HKMotorstyrning P250 48VDC med nyckel utan auto-reset
-
HYB011H -
HYB031HAnsl stycke bak (x250-P250) 3P
-
HYT001HAnslutningsklämma P250 3-Polig 1x 10-150mm²
-
HYT005HAnslutningsklämma P250 Al 3-Polig 50-185mm²
-
HYT007HAnslutningsklämma P250 3-Polig 2x35-120mm²
-
HYT065HAnslutningsklämma P250 3-Polig 6x 6-35mm²
-
HYT328HL-anslutning Plug-in (P250/h250) 1-Polig
Tekniska egenskaper
Elektrisk ström
-
Märkström40 A
-
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-265 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-265 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-250 kA
-
Brytförmåga på 1-polig för AC 230 V IEC 60947-22,50 kA
-
Brytförmåga på 1-polig för AC 400 V IEC 60947-22,50 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-26 kA
-
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-265 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-265 kA
-
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-265 kA
-
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-26 kA
-
Märkström 10°C enligt IEC 6094740 A
-
Märkström 15°C enligt IEC 6094740 A
-
Märkström 20°C enligt IEC 6094740 A
-
Märkström 25°C enligt IEC 6094740 A
-
Märkström 30°C enligt IEC 6094740 A
-
Märkström vid 35°C enligt IEC 6094740 A
-
Märkström vid 40°C enligt IEC 6094740 A
-
Märkström 45°C enligt IEC 6094740 A
-
Märkström 50°C enligt IEC 6094740 A
-
Märkström 55°C enligt IEC 6094740 A
-
Märkström vid 60°C enligt IEC 6094740 A
-
Märkström 70°C enligt IEC 6094740 A
-
Märkström 65°C enligt IEC 6094740 A
Arkitektur
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionUtan nolla
Inställningar
-
Ir1 inställning av strömvärde16 A, 18 A, 20 A, 22 A, 25 A, 28 A, 32 A, 34 A, 37 A, 40 A
-
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren21,9 - 400,0 A
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment12 - 12 N
-
Monteringsläge/anslutningslägeFramsida
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetLSI
Ström
-
Total effektförlust vid nominell märkström1,14 W
-
Förlusteffekt per pol vid In0,38 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
Utrustning
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Säkerhet
-
Kapslingsklass (IP)IP4X
Användningsförhållanden
-
Driftstemperatur-25 - 70 °C
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-23
Anslutning
-
Area flexibel ledare35 - 150 mm²
-
Area solid ledare35 - 185 mm²
-
Anslutning/anslutningstypAnslutning
Skydd, dörr
-
LåsbarJa
Kabel
-
Material kabelKoppar, Aluminium
Dimensioner
-
Höjd165 mm
-
Bredd105 mm
-
Djup97 mm
Kontroller och indikatorer
-
Integrerad motordriftNej
Kompatibilitet
-
Passar DIN-skenaNej
-
Kompatibel med RDC AOBNej
-
Lämplig för fördelningarJa
Strömförsörjning
-
Position strömförsörjningenDubbelriktad
Elektriskt skydd
-
Överbelastningsskydd (Itd): fördröjning (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Korttidsskydd (kortlsutning) (std): ström (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Momentant skydd (Ii): rattens inställningskoefficient3, 4, 5, 6, 7, 8, 10, 12, 15
