Tryckknapp, B.IQ, KNX, 4 vippor, RTR display, glas, Vit 75664590
Finns inte längre tillgänglig
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Tekniska egenskaper
Installation, montering
-
MonteringInfälld montering
Användningsförhållanden
-
Driftstemperatur-5 - 45 °C
Funktioner
-
Med temperaturgivareJa
Dimensioner
-
Höjd149,20 mm
-
Bredd88,50 mm
-
Djup16,65 mm
Utrustning
-
Antal manöverpunkter10
Kontroller och indikatorer
-
Med LED-indikeringJa
Material
-
FärgVit
-
MaterialGlas
-
YtbehandlingBlank
Skärm
-
Med displayJa
Tillbehör
-
Har märksfältNej
Text
-
FunktionFör brytar-, tryckknapps-, dimmer-, jalusi- och termostatfunktioner, Med ventilskyddsfunktion, Knappens hjälpfunktion kan aktiveras
-
DriftlägeDriftlägen: komfort, standby, nattsänkning, natt- och frost-/värmeskyddsläge
-
AvsäkringMed demonteringsskydd
-
TemperaturTemperaturmätning via intern temperatursensor och/eller externa kommunikationsobjekt (förhållandet kan parametreras), Tillhandahållande av det interna temperaturvärdet via kommunikationsobjekt
Leveransens omfattning
-
Bussanslutning inkluderadNej
-
Genererar data.Ja
-
DataformatKNX (TP)
-
Uppskattad daglig datavolym10 KB - 100 KB
-
Generering av realtidsdataJa
-
Data lagras på enhetenNej
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild 75664590
-

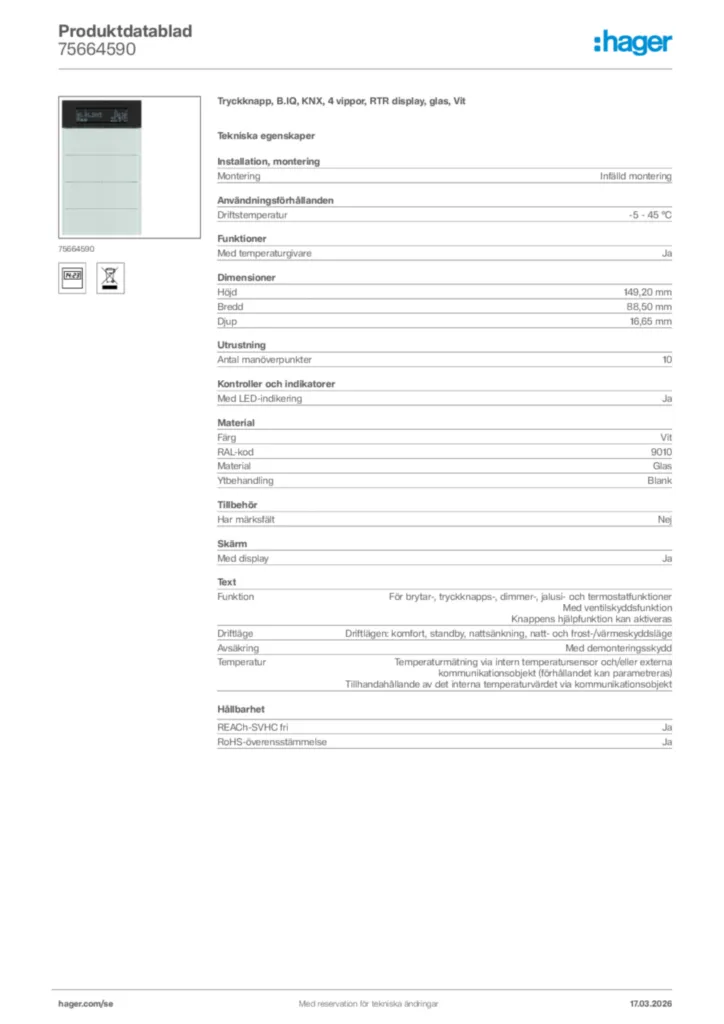

Produktdatablad
Hager Produktdatablad 75664590
Tryckknapp, B.IQ, KNX, 4 vippor, RTR display, glas, Vit
PDF -
Installationshandbok
Manual for 7566xx - B.IQ push-button with thermostat (EN, 2021-01)
Installationshandbok en-GB 2007-01-23
PDF164,52 kB
Manual for 7566xx - B.IQ push-button with thermostat (EN, 2021-01)
Installationshandbok en-GB 2007-01-23
PDF2,09 MB -
Katalog
KNX 2018
Produktkatalog
PDF37,27 MB -
Mjukvara
Label templates DesignPro 2000 for B.IQ touch sensors - 7516xx-7566xx 2014-01
Mjukvara de-DE 2023-10-30
ZIP72,77 kB -
KNX produktdatabas
KNX plugin for 7566xx-BIQ - B.IQ push-button with thermostat (V205)
KNX produktdatabas en-GB, de-DE 2023-08-25
EXE9,16 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V107B)
KNX produktdatabas de-DE 2023-08-25
EXE6,34 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V107B)
KNX produktdatabas de-DE 2023-08-25
ZIP7,59 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX produktdatabas de-DE 2023-08-25
EXE7,72 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX produktdatabas en-GB 2023-08-25
EXE6,35 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX produktdatabas de-DE 2023-08-25
EXE6,35 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX produktdatabas en-GB 2023-08-25
EXE7,72 MB -
Applikationsbeskrivning
Application description ETS for 75663xx-75664xx-75665xx - B.IQ push-button with thermostat (EN, 2007-01)
Applikationsbeskrivning en-GB 2020-01-01
PDF200,30 kB
Application description ETS for 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ push-button with thermostat (EN, 2004-09)
Applikationsbeskrivning en-GB 2020-01-01
PDF2,39 MB
Application description ETS for 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ push-button with thermostat (EN, 2007-07)
Applikationsbeskrivning en-GB 2020-01-01
PDF2,63 MB -
EU-försäkran (DoC)
Declaration of Conformity
EU-försäkran (DoC) International 2021-05-04
PDF269,33 kB
Declaration of Conformity
EU-försäkran (DoC) International 2021-05-04
PDF269,68 kB
