Armário FWB de superfície com porta 6 filas 216 módulos IP44 950x800x161 FWB63S
Armário FWB63S instalação saliente com porta, 6 filas na altura e três campos com espaço para 216 módulos. O armário possui classe de proteção IP44 e classe de segurança II, além das dimensões 950x800x161mm. A caixa é especialmente adequada para uso como centro de distribuição elétrica em edifícios residenciais e locais públicos, pois oferece a possibilidade de combinar uma variedade de produtos de segurança e automação predial. A série de caixas está disponível para até 336 módulos.
EAN
3250612735624
Quantidade
1 Uni.
Grupo
03
Preço
509,77 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
13 produtos disponíveis -
Placa de fixação para caixa de distribuição 9 produtos disponíveis -
Fechadura 13 produtos disponíveis -
Placa de separação para contadores/caixas de distribuição 4 produtos disponíveis -
Placa de vedação para armário 4 produtos disponíveis -
Secção de cobertura de transição para canal de condução de cabos 2 produtos disponíveis
Complete seu sistema
-
UZ50F1Separ. vert. p/FW sup. a.800
21,57 € / Uni.* -
FZ836NCremone assimétrico a.950 IP44/IP54
32,81 € / Uni.* -
FZ531NFecho em T p/IP44/IP54 chave 1333
63,54 € / Uni.* -
FZ425Placa passa-cabos p/tubos IP44/IP54
13,45 € / Uni.* -
FZ460NPlaca passa-cabos p/bucins IP44/IP54
19,82 € / Uni.* -
FZ468NPlaca passa-cabos lisa IP44/IP54
19,82 € / Uni.* -
FZ443BKit lig. vert. l.800 p.205 IP44/IP54
43,63 € / Uni.* -
ZZ10HSepar. horiz. p/FW encast. l.250
9,70 € / Uni.* -
FZ428
Placa passa-cabos traseira IP44/IP54
15,32 € / Uni.* -
UZ60F1Separ. vert. p/FW sup. a.950
23,11 € / Uni.* -
FZ818Porta esquemas A4 plástico p/colar
6,55 € / Uni.* -
UZ01F1
Separ. horiz. p/FW sup. l.250
10,08 € / Uni.* -
FZ824NFechadura p/IP44 selável chave 1242E
47,15 € / Uni.* -
FZ823NFechadura p/IP44 selável
10,96 € / Uni.* -
UZ62M1Platina metálica fixa a.900 l.500
57,43 € / Uni.* -
UZ52M1Platina metálica fixa a.750 l.500
49,05 € / Uni.* -
UZ42M1Platina metálica fixa a.600 l.500
39,49 € / Uni.* -
UZ61M1Platina metálica fixa a.900 l.250
32,29 € / Uni.* -
UZ51M1Platina metálica fixa a.750 l.250
28,11 € / Uni.* -
UZ41M1Platina metálica fixa a.600 l.250
26,33 € / Uni.*
-
UT26A
Platina rebaixada p/FW a.115 l.210
24,91 € / Uni.* -
UT26BPlatina rebaixada p/FW a.215 l.210
28,71 € / Uni.* -
UZ31M1Platina metálica fixa a.450 l.250
22,14 € / Uni.* -
UZ41M1
Platina metálica fixa a.600 l.250
26,33 € / Uni.* -
UZ51M1
Platina metálica fixa a.750 l.250
28,11 € / Uni.* -
UZ61M1
Platina metálica fixa a.900 l.250
32,29 € / Uni.* -
UZ42M1
Platina metálica fixa a.600 l.500
39,49 € / Uni.* -
UZ52M1
Platina metálica fixa a.750 l.500
49,05 € / Uni.* -
UZ62M1
Platina metálica fixa a.900 l.500
57,43 € / Uni.*
-
FZ453N
Fechadura p/IP44 chave 455
44,91 € / Uni.* -
FZ452NFechadura p/IP44 chave 405
44,91 € / Uni.* -
FZ451NFechadura p/IP44 quadrada 7mm
27,44 € / Uni.* -
FZ450NFechadura p/IP44 triangular 7mm
27,44 € / Uni.* -
FZ449NFechadura p/IP44 barra dupla 3mm
27,44 € / Uni.* -
FZ597NFechadura p/IP44 chave 1242E
44,91 € / Uni.* -
FZ823N
Fechadura p/IP44 selável
10,96 € / Uni.* -
FZ824N
Fechadura p/IP44 selável chave 1242E
47,15 € / Uni.* -
FZ836N
Cremone assimétrico a.950 IP44/IP54
32,81 € / Uni.* -
FZ530NFecho em T p/IP44/IP54
47,96 € / Uni.* -
FZ531N
Fecho em T p/IP44/IP54 chave 1333
63,54 € / Uni.* -
FZ532NFecho alavanca p/IP44/IP54
47,96 € / Uni.* -
FZ533NFecho alavanca p/IP44/IP54 chave 1333
63,54 € / Uni.*
-
UZ01F1
Separ. horiz. p/FW sup. l.250
10,08 € / Uni.* -
UZ50F1
Separ. vert. p/FW sup. a.800
21,57 € / Uni.* -
UZ60F1
Separ. vert. p/FW sup. a.950
23,11 € / Uni.* -
ZZ10H
Separ. horiz. p/FW encast. l.250
9,70 € / Uni.*
-
FZ428
Placa passa-cabos traseira IP44/IP54
15,32 € / Uni.* -
FZ425
Placa passa-cabos p/tubos IP44/IP54
13,45 € / Uni.* -
FZ460N
Placa passa-cabos p/bucins IP44/IP54
19,82 € / Uni.* -
FZ468N
Placa passa-cabos lisa IP44/IP54
19,82 € / Uni.*
-
FZ441
Calha de acabamento l.300 RAL 9010
86,27 € / Uni.* -
FZ443NPerfil de acabamento l.800 RAL 9010
82,35 € / Uni.*
-
FZ791NCaneta para retoques RAL 9010
14,04 € / Uni.*
-
FZ401
Jogo de tampas p/passa-cabos flexível
11,45 € / Uni.*
-
FZ23BAro de remate IP44 a.950 l.800
141,37 € / Uni.*
Características técnicas
Ligações
-
Número de entradas de condutores12
Instalação / montagem
-
Adequado para utilização no exteriorNão
-
MontagemSaliente
Intensidade de corrente
-
Corrente nominal125 A
Equipamento
-
Número de calhas18
-
Número de filas6
-
Número de secções3
-
Com fechoNão
-
Tem bloco de bornes neutroSim
-
Possui bloco de terminais de ligação à terraSim
-
Possui placa de montagemNão
Capacidade
-
Número de módulos216
Funções
-
Possui interruptor principal de proteçãoNão
-
Com entradas de condutaSim
Dimensões
-
Altura950 mm
-
Largura800 mm
-
Profundidade165 mm
-
Profundidade da montagem0,00 mm
-
Número de unidades de largura36
Tampa, porta
-
Número de portas de armário2
-
Número de bloqueios1
-
Tipo de fechaduraFecho articulado
-
A porta/tampa é transparenteNão
Conectividade
-
Tipo de montagemMontagem à superfície
Materiais
-
MaterialAço
-
Código RAL9010
-
CorBranco puro
ìndice de proteção
-
Classe de proteçãoClasse de isolamento II
-
Resistência ao impactos IKIK09
-
Índice de proteção IPIP44
-
Recebe fechaduraSem bloqueio
-
Ensaio de fio incandescente750 °C
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Imagem do produto
-
Product datasheet

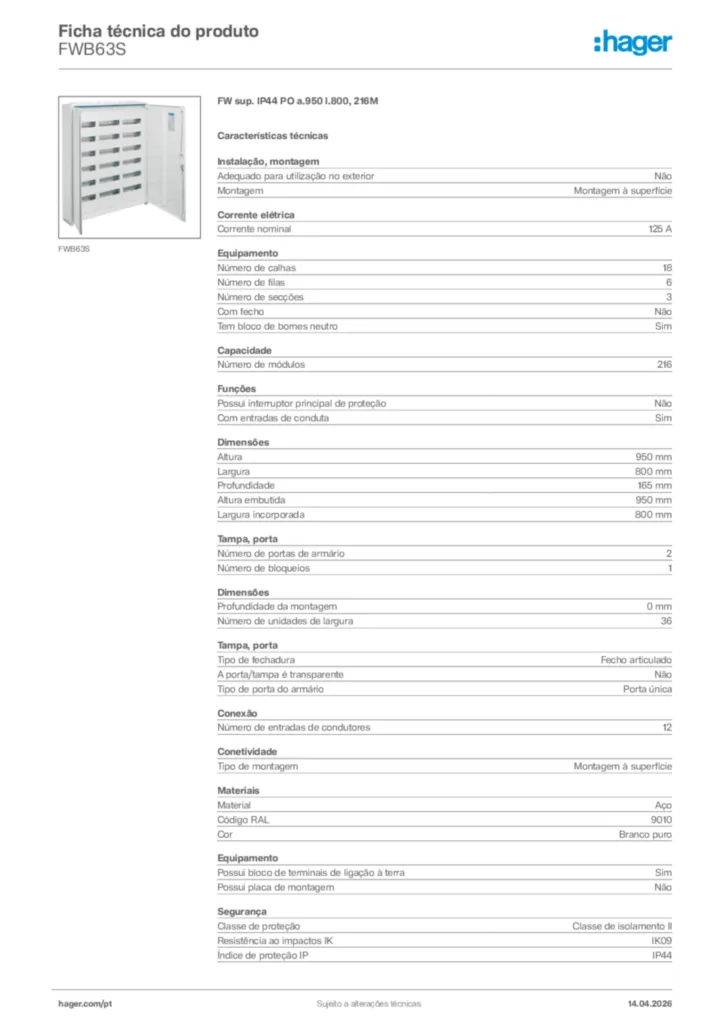

Hager Ficha técnica do produto FWB63S
