module met 4 bedrade ingangen voor potentiaalvrije contacten en 4 uitgangen voor LED-statuslampjes, bedrade KNX, compatibel met Easy/ETS, waarmee commando's van wandapparatuur en deurcontacten naar de KNX-bus kunnen worden gestuurd. De TYBS794A integreert de functies AAN/UIT, teler, timer, dimmen met 1 en 2 drukknoppen, rolluiken en zonwering, verwarmingsregeling. Configureerbaar onder ETS in KNX Secure.
EAN-nummer
3250610050545
Verpakking
1 Stuk
4 potentiaalvrije ingangen + 4 LEDs, inbouw, EASY/ETS, KNX Secure TYBS794A
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Aansluiting/aansluitklem voor bussysteem 1 producten beschikbaar -
Systeeminterface/media gateway voor bussysteem 4 producten beschikbaar -
Toebehoren/reserveonderdelen voor kamerthermostaat/klokthermostaat 1 producten beschikbaar -
Voedingsmodule voor bussysteem 4 producten beschikbaar -
Lijnkoppelaar voor bussysteem 1 producten beschikbaar -
Overspanningsbeveiliging data 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Architectuur
-
BussysteemKNX
Instellingen
-
Ondersteunde instelmodusETS, easy
Elektrische Stroom
-
Aantal ingangen8
Connectiviteit
-
Met bussysteem KNX RFNee
Uitrusting
-
Externe signaalspanning noodzakelijkNee
-
Radiofrequentie bidirectioneelNee
-
Met batterijNee
-
Met klimaat-regelingNee
Installatie, montage
-
Gemonteerd opInbouwmontage
Verlichting
-
LEDbesturingNee
Materiaal
-
MateriaalKunststof
-
KleurLichtgrijs
-
RAL-code7035
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-5 - +45 °C
Kabel
-
Kabellengte0,25 m
Spanning
-
Ingangsspanning5-5 V
-
Netspanning via bus21-32 V
-
Type voedingDC
-
Systeemspanning30 V DC via bus
Afmetingen
-
Lengte43,5 mm
-
Hoogte35,5 mm
-
Diepte15,4 mm
Teksten
-
MontagewijzeVoor inbouw- en hollewandmontage
-
AansluitwijzeMet kabel voorgemonteerd
-
Het genereren van gegevensJa
-
DatatypenAlgemene informatie, Binaire ingang, Aan/uit-status
-
Data formatenKNX (TP)
-
Geschat dagelijks dataverbruik10 KB - 100 KB
-
Het genereren van realtime gegevensJa
-
Gegevens die op het apparaat zijn opgeslagenNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Productinformatieblad

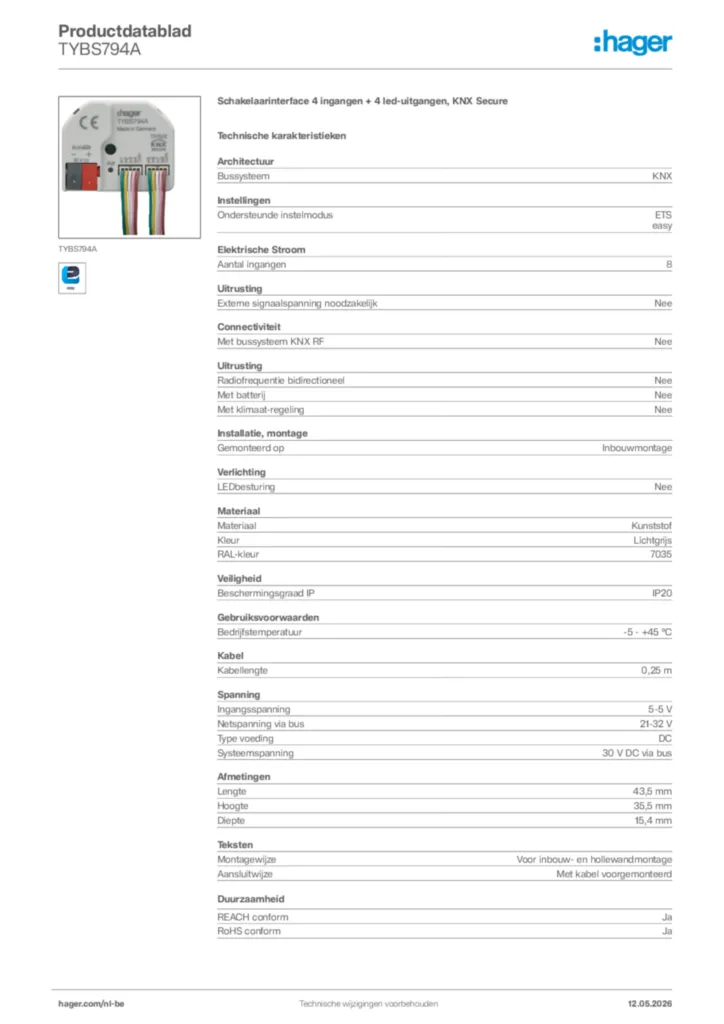

Hager Productdatablad TYBS794A
