KNX-RF inbouwmodule 230 V, 3-draads, 2-v in, 1-v relais 230 V uit TRM693G
EAN-nummer
3250615988805
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Systeeminterface/media gateway voor bussysteem 1 producten beschikbaar
Compatibele producten
-
Referenced by 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Connectiviteit
-
RadioprotocolKNX-RF
-
Ontvanger categorie2
-
Met KNX-bussysteemNee
-
Met bussysteem KNX RFJa
Instellingen
-
Ondersteunde instelmodusETS, easy, quicklink
Afmetingen
-
Hoogte40 mm
-
Breedte40 mm
-
Diepte20 mm
-
Inbouwdiepte40 mm
Materiaal
-
KleurLichtgrijs
Uitrusting
-
Met schakelaar voor manuele bedieningJa
-
Radiofrequentie bidirectioneelJa
Elektrische Stroom
-
Nominale stroom3 A
Frequentie
-
Frequentie50 - 50 Hz
-
RF-ontvangstfrequentie868,30 - 868,30 MHz
Vermogen
-
Uitgangsvermogen690 W
-
Gloei- en halogeenlamp 230 V500 W
Spanning
-
Bedrijfsspanning230 - 230 V
-
Nominale spanning Ue230 - 230 V
-
Systeemspanning230 VAC
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-10 - 50 °C
Aansluiting
-
Doorsnede stijve geleider0.5 - 2.5 mm²
-
Doorsnede soepele geleider0.5 - 1.5 mm²
Teksten
-
FunctieEnkele eenvoudige extra functies : +6 scènes, De herhaalfunctie kan worden geactiveerd om het RF-bereik te vergroten, Resetfunctie (naar fabrieksinstelling)
-
MontagewijzeVoor inbouw achter inbouweenheden
-
AansluitwijzeMet schroefliftklemmen
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

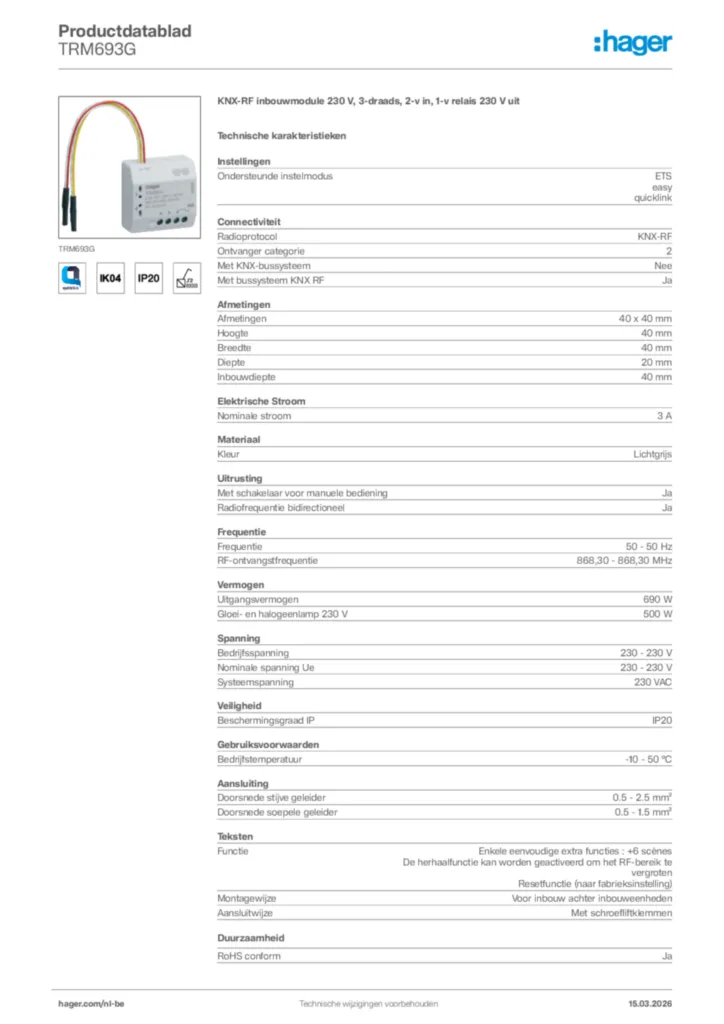

Product datasheet
Hager Productdatablad TRM693G
KNX-RF inbouwmodule 230 V, 3-draads, 2-v in, 1-v relais 230 V uit
PDF -
Installatiehandleiding
Installatiehandleiding en-GB, es-ES, pl-PL, pt-PT 2016-03-03
PDF11,15 MB
Installatiehandleiding en-GB, fr-FR, de-DE, it-IT, nl-NL, pl-PL 2017-03-28
PDF1,14 MB
Installatiehandleiding fr-FR, de-DE, it-IT, nl-NL 2016-03-03
PDF11,11 MB -
Productbijlage
Configuration guide quicklink (DE-FR-IT-NL, 2016-02)
Productbijlage International 2020-01-01
PDF1,18 MB -
KNX-productdatabase
KNX-productdatabase en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD453,49 kB -
Toepassingsgids
Application description ETS-Easy TRM690G_TRM693G_TRM694G
Toepassingsgids en-GB, pl-PL 2015-02-12
PDF6,41 MB
Application description ETS-Easy TRM690G_TRM693G_TRM694G
Toepassingsgids fr-FR 2013-01-15
PDF6,36 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-06-30
PDF126,71 kB
