KNX-RF raamcontact batterijvoeding wit, quicklink TRC301B
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Technische eigenschappen
Architectuur
-
BussysteemRF
Instellingen
-
Ondersteunde instelmodusETS, easy, quicklink
Elektrische Stroom
-
Aantal ingangen2
Connectiviteit
-
Met bussysteem KNX RFJa
Uitrusting
-
Externe signaalspanning noodzakelijkNee
-
Radiofrequentie bidirectioneelNee
-
Met batterijJa
-
Met klimaat-regelingNee
Frequentie
-
Frequentieoverdracht868 - 868 MHz
Installatie, montage
-
Gemonteerd opOppervlaktemontage
Alleen voor intern gebruik
-
Aantal halve modulen van 17,5 mm0
Verlichting
-
LEDbesturingJa
Materiaal
-
KleurWit
-
RAL-kleur9010
Veiligheid
-
Beschermingsgraad IPIP31
Gebruiksvoorwaarden
-
Bedrijfstemperatuur0 - 50 °C
Spanning
-
Ingangsspanning3 - 3 V
-
Type voedingDC
Afmetingen
-
Hoogte26 mm
-
Diepte30 mm
Teksten
-
MontagewijzeMet adapters voor de hoogtecompensatie van de magneet
-
AansluitwijzeMet extra schroefklemmen voor reed-contacten
Downloads
-
Product afbeelding
-
Product datasheet

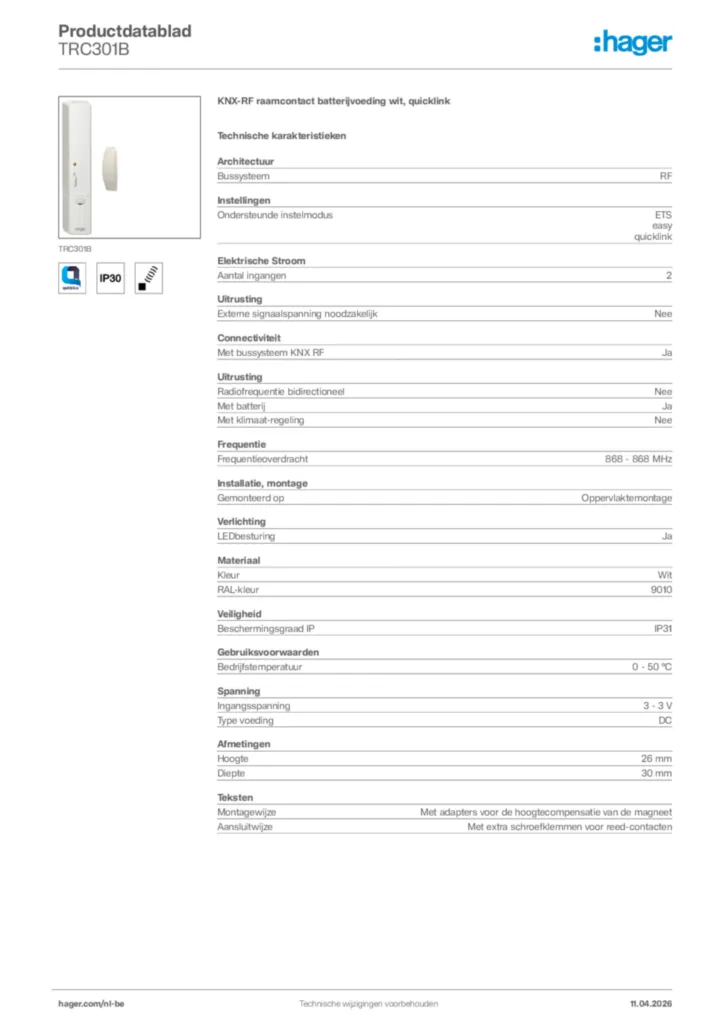

Hager Productdatablad TRC301B
KNX-RF raamcontact batterijvoeding wit, quicklink
PDF -
Installatiehandleiding
Installatiehandleiding en-GB, fr-FR, de-DE, it-IT, pl-PL 2010-09-28
PDF2,05 MB
Installatiehandleiding es-ES, nl-NL, nn-NO, pt-PT 2010-09-28
PDF2,06 MB -
Productbijlage
Configuration guide quicklink (DE-FR-IT-NL, 2016-02)
Productbijlage International 2020-01-01
PDF1,18 MB -
KNX-productdatabase
Logiciel d'application ETS du TRC301B
KNX-productdatabase da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD4,72 MB
Logiciel d'application ETS du TRC301B
KNX-productdatabase da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD55,62 MB -
Toepassingsgids
description d'application TRC301B
Toepassingsgids en-GB, pl-PL 2020-01-01
PDF859,41 kB
description d'application TRC301B
Toepassingsgids nl-NL 2020-01-01
PDF881,38 kB
description d'application TRC301B
Toepassingsgids fr-FR 2020-01-01
PDF901,52 kB -
Functiebeschrijving
PD_TRC301B_TX100_FR
Functiebeschrijving fr-FR 2013-01-15
PDF2,59 MB
PD_TRC301B_TX100_GB
Functiebeschrijving en-GB 2012-03-30
PDF2,53 MB
PD_TRC301B_TX100_NL
Functiebeschrijving nl-NL 2012-03-30
PDF2,55 MB
