Réglette HPC weber.vertigroup 1P DIN00 160A rail/adaptateur 185mm borne 95mm² LVSG00RE
Réglette coupe-circuit sectionneur HPC weber.vertigroup
EAN
4049857199785
E-nr.
847 011 229
VPE
1 pc.
Groupe de rabais
57
Prix*
156.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoire pour socles de fusibles NH 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 4 produit(s) disponible(s) -
Borne de barre collectrice 1 produit(s) disponible(s) -
Plaque/cache/barrette d'inscription 3 produit(s) disponible(s) -
adaptateur de rail DIN 1 produit(s) disponible(s) -
Système de repérage 3 produit(s) disponible(s)
Complétez votre système
-
LVZAW
Equerre d'appui latérale LV pour fixation des profilés d'obturation
8.35 CHF / jeu* -
LVZASDCosse à double connexion taille 00/185 pour 2 conducteurs à 35mm², inoxydable, SET
13.55 CHF / pc.* -
LVZ00AHBSupport d'appareil en élément aveugle pour LV taille 00; long. 95mm sans découpe
10.25 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.45 CHF / jeu*
-
LVZ00RAD185
Couvercle d'emplacement vide LV, largeur 50mm, taille00 pour couvrant les barres
30.70 CHF / pc.* -
LVZ00RA185Obturateur de secteur vide, LV taille 00 185mm, largeur 50mm, 2 boulon-entretoise
46.15 CHF / pc.* -
LVZ00AOUCaches haut & bas pour barre de commutation LV taille 00 60mm á 185mm taille 1-3
12.85 CHF / jeu*
-
NH00LP10MRCartouche fusible HPC taille 00 400V~ gG 10A indicateur supérieur
7.50 CHF / pc.* -
NH00LP125MRCartouche fusible HPC taille 00 400V~ gG 125A indicateur supérieur
9.00 CHF / pc.* -
NH00LP160MRCartouche fusible HPC taille 00 400V~ gG 160A indicateur supérieur
9.00 CHF / pc.* -
NH00LP6MRCartouche fusible HPC taille 00 400V~ gG 6A indicateur supérieur
7.50 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
13.05 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.45 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 207.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
308.00 CHF / pc.*
-
LVZ00D185Double borne raccordement taille 00 185mm inoxydable
55.20 CHF / jeu*
Caractéristiques techniques
-
AT_AcceptableCurrentRatingAC23B400V160 A
-
AT_AcceptableCurrentRatingAC22B500V160 A
-
AT_AcceptableCurrentRatingAC21B690V160 A
-
AT_AcceptableCurrentRatingAC21B800V63 A
-
AT_AcceptableCurrentRatingAC22B690V160 A
Courant électrique
-
Courant assigné nominal160 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné admissible sous 1 seconde IEC609475 kA
Fusible
-
Taille de l'élément fusibleNH00
Connectivité
-
Type de connection / priseRaccordement direct
Raccordement
-
Section de raccordement en câble souple2.5 - 95 mm²
-
Section de raccordement en câble rigide2.5 - 95 mm²
-
Type de connexion / priseCage
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage14 - 14 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres1400
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur123 mm
Puissance
-
Puissance dissipée totale sous IN22 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSG00RE
-

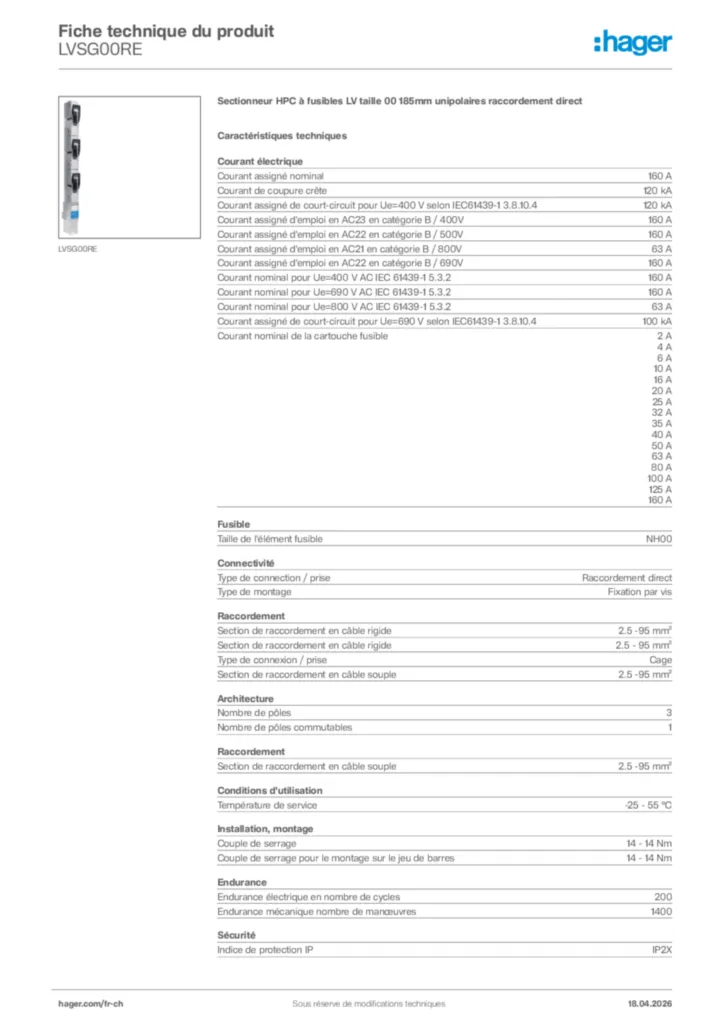

Fiche technique
Hager Fiche technique du produit LVSG00RE
Sectionneur HPC à fusibles LV taille 00 185mm unipolaires raccordement direct
PDF -
Guide d'installation
Guide d'installation en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,53 MB
Guide d'installation en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,53 MB
Montageanleitung 00/185 1-polig Bh
Guide d'installation en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,53 MB -
Déclaration de conformité
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-02-07
PDF772,51 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-09-14
PDF772,30 kB
