Offener Leistungsschalter 4000A 4-polig 120kA HW4 Einschubtechnik für TU:Energy HW4P440DE
Offener Leistungsschalter 4000A, 4-Polig, 120kA, HW4 mit Einschubtechnik. Konform mit EN 60947-2 . Ausgestattet mit der elektronischen Auslöseeinheit "sentinel Energy" für präzisen Überlast- und Kurzschlussschutz. Ermöglicht einfache Konfiguration und Überwachung via LCD-Display. Kompatibel mit Modbus RTU/TCP. Optionaler Fernzugriff per App.
EAN
3250613221249
Marke
Hager
VPE
1 Stück
Preisgruppe
H464
Preis
25.460,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
DC-Spannungsversorgung 1 Produkte verfügbar -
Auslöser 2 Produkte verfügbar -
Gerätestecker 17 Produkte verfügbar -
Motorantrieb 10 Produkte verfügbar -
Arbeitsstromauslöser 9 Produkte verfügbar -
Mehr sehen 77 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTG911H
Spannungsversorgung 24 V DC 2,5A 70°C
229,10 € / Stück*
-
HWW453H
Auslöseeinheit (TU) sentinel Energy LSI
1.309,80 € / Stück* -
HWW454HAuslöseeinheit (TU) sentinel Energy LSIG
1.625,40 € / Stück*
-
HWW467H
Bemessungsstrommodul (Rating Plug) In= 1000A
153,80 € / Stück* -
HWW467HSABemessungsstrommodul (Rating Plug) In= 1000A
153,80 € / Stück* -
HWW468HBemessungsstrommodul (Rating Plug) In= 1250A
153,80 € / Stück* -
HWW468HSABemessungsstrommodul (Rating Plug) In= 1250A
153,80 € / Stück* -
HWW469HBemessungsstrommodul (Rating Plug) In= 1600A
153,80 € / Stück* -
HWW469HSABemessungsstrommodul (Rating Plug) In= 1600A
153,80 € / Stück* -
HWW470HSABemessungsstrommodul (Rating Plug) In= 2000A
153,80 € / Stück* -
HWW471HSABemessungsstrommodul (Rating Plug) In= 2500A
153,80 € / Stück* -
HWW472HSABemessungsstrommodul (Rating Plug) In= 3200A
153,80 € / Stück* -
HWW473HSABemessungsstrommodul (Rating Plug) In= 4000A
153,80 € / Stück* -
HWW727HBemessungsstrommodul (Rating Plug) In= 1000A Ultimate
657,00 € / Stück* -
HWW728HBemessungsstrommodul (Rating Plug) In= 1250A Ultimate
657,00 € / Stück* -
HWW729HBemessungsstrommodul (Rating Plug) In= 1600A Ultimate
657,00 € / Stück* -
HWW730HSABemessungsstrommodul (Rating Plug) In= 2000A Ultimate
657,00 € / Stück* -
HWW731HSABemessungsstrommodul (Rating Plug) In= 2500A Ultimate
657,00 € / Stück* -
HWW732HSABemessungsstrommodul (Rating Plug) In= 3200A Ultimate
657,00 € / Stück* -
HWW733HSABemessungsstrommodul (Rating Plug) In= 4000A Ultimate
657,00 € / Stück*
-
HWX011HSA
Motorantrieb zum Spannen der Feder 24V AC HW2/4 (MO)
1.777,20 € / Stück* -
HWX012HSAMotorantrieb zum Spannen der Feder 48V AC HW2/4 (MO)
1.777,20 € / Stück* -
HWX013HSAMotorantrieb zum Spannen der Feder 100-130V AC HW2/4 (MO)
1.777,20 € / Stück* -
HWX014HSAMotorantrieb zum Spannen der Feder 200-250V AC HW2/4 (MO)
1.777,20 € / Stück* -
HWX015HSAMotorantrieb zum Spannen der Feder 380-400V AC HW2/4 (MO)
1.777,20 € / Stück* -
HWX016HSAMotorantrieb zum Spannen der Feder 415-450V AC HW2/4 (MO)
1.777,20 € / Stück* -
HWX711HSAMotorantrieb zum Spannen der Feder 24V DC HW2/4 (MO)
1.777,20 € / Stück* -
HWX712HSAMotorantrieb zum Spannen der Feder 48V DC HW2/4 (MO)
1.777,20 € / Stück* -
HWX713HSAMotorantrieb zum Spannen der Feder 100-130V DC HW2/4 (MO)
1.777,20 € / Stück* -
HWX714HSAMotorantrieb zum Spannen der Feder 200-250V DC HW2/4 (MO)
1.777,20 € / Stück*
-
HWX020H
Arbeitsstromauslöser 24-30V AC/DC (SH)
255,30 € / Stück* -
HWX020HSAArbeitsstromauslöser 24-30V AC/DC (SH)
255,30 € / Stück* -
HWX021HArbeitsstromauslöser 48-60V AC/DC (SH)
255,30 € / Stück* -
HWX021HSAArbeitsstromauslöser 48-60V AC/DC (SH)
255,30 € / Stück* -
HWX022HArbeitsstromauslöser 100-130V AC/DC (SH)
255,30 € / Stück* -
HWX022HSAArbeitsstromauslöser 100-130V AC/DC (SH)
255,30 € / Stück* -
HWX023HArbeitsstromauslöser 200-250V AC/DC (SH)
255,30 € / Stück* -
HWX023HSAArbeitsstromauslöser 200-250V AC/DC (SH)
255,30 € / Stück* -
HWX024HSAArbeitsstromauslöser 380-480V AC/DC (SH)
255,30 € / Stück*
-
HWX025HEinschaltspule 24-30V AC/DC (CC)
279,60 € / Stück* -
HWX025HSAEinschaltspule 24-30V AC/DC (CC)
279,60 € / Stück* -
HWX026HEinschaltspule 48-60V AC/DC (CC)
279,60 € / Stück* -
HWX026HSAEinschaltspule 48-60V AC/DC (CC)
279,60 € / Stück* -
HWX027HEinschaltspule 100-130V AC/DC (CC)
279,60 € / Stück* -
HWX027HSAEinschaltspule 100-130V AC/DC (CC)
279,60 € / Stück* -
HWX028HEinschaltspule 200-250V AC/DC (CC)
279,60 € / Stück* -
HWX028HSAEinschaltspule 200-250V AC/DC (CC)
279,60 € / Stück* -
HWX029HSAEinschaltspule 380-480V AC (CC)
279,60 € / Stück*
-
HWX030HUnterspannungsauslöser 24-30V AC/DC (UV)
277,20 € / Stück* -
HWX030HSAUnterspannungsauslöser 24-30V AC/DC (UV)
277,20 € / Stück* -
HWX031HUnterspannungsauslöser 48-60V AC/DC (UV)
277,20 € / Stück* -
HWX031HSAUnterspannungsauslöser 48-60V AC/DC (UV)
277,20 € / Stück* -
HWX032HUnterspannungsauslöser 100-130V AC/DC (UV)
277,20 € / Stück* -
HWX032HSAUnterspannungsauslöser 100-130V AC/DC (UV)
277,20 € / Stück* -
HWX033HUnterspannungsauslöser 200-250V AC/DC (UV)
277,20 € / Stück* -
HWX033HSAUnterspannungsauslöser 200-250V AC/DC (UV)
277,20 € / Stück* -
HWX034HUnterspannungsauslöser 380-480V AC (UV)
277,20 € / Stück* -
HWX034HSAUnterspannungsauslöser 380-480V AC (UV)
277,20 € / Stück*
-
HWX042HSAHilfsschalter 1 NO/NC HW2/HW4 (AX)
85,30 € / Stück* -
HWX043HSAHilfsschalter low level 1 NO/NC HW2/HW4 (AX)
85,30 € / Stück* -
HWX048HSAFehlermeldeschalter für HW2 HW4 (FS)
70,50 € / Stück*
-
HWX050HPositionsmeldekontakt (PS)
79,80 € / Stück* -
HWX050HSAPositionsmeldekontakt (PS)
79,80 € / Stück* -
HWX051HPositionsmeldekontakt low level 1 NO/NC (PS)
95,90 € / Stück* -
HWX051HSAPositionsmeldekontakt low level 1 NO/NC (PS)
95,90 € / Stück* -
HWX090HSAOAC-Ausgangskontaktmodul für hw+
180,60 € / Stück* -
HWX092HSAEinschaltbereitschaftsmeldeschalter HW2/4 (RTC)
45,60 € / Stück*
-
HWX060HIsolationsmodul (INS) für kommunikationsfähige Spulen
332,30 € / Stück* -
HWX060HSAIsoliereinheit (INS)
332,30 € / Stück* -
HWY965HModbus Kommunikationsmodul RTU
676,50 € / Stück* -
HWY965HSAModbus Kommunikationsmodul RTU
676,50 € / Stück* -
HWY966HModbus Kommunikationsmodul TCP/IP
676,50 € / Stück* -
HWY966HSAModbus Kommunikationsmodul TCP/IP
676,50 € / Stück*
-
HWX071HSAMechanischer Schaltspielzähler HW2/4 (CYC)
342,40 € / Stück*
-
HWY030HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 24-30V AC/DC (UVTC)
468,00 € / Stück* -
HWY031HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 48-60V AC/DC (UVTC)
468,00 € / Stück* -
HWY033HVerzögerer für Unterspannungsauslöser 200-250V AC (UVTC)
468,00 € / Stück* -
HWY034HVerzögerer für Unterspannungsauslöser 380-480V AC (UVTC)
468,00 € / Stück*
-
HWY090HSADruckknopfabdeckung HW2-HW4 (PBC)
288,60 € / Stück*
-
HWY169HSAHintere Anschlüsse 3200-4000A HW4 4-Polig (RC)
1.411,70 € / Stück*
-
HWY218HKabelset 1.5 m für Kabelverriegelung MI
377,40 € / Stück* -
HWY226HPlatte für Mech. Verriegelung HW2/4 Festeinbau (Typ 2S) - 1 Platte pro ACB (MI)
207,50 € / Stück* -
HWY227HPlatte für Mech. Verriegelung HW2/4 Einschubt. (Typ 2S) - 1 Platte pro ACB (MI)
207,50 € / Stück* -
HWY228HKabelsatz 3.0 Meter für mechanische Verriegelung
405,30 € / Stück* -
HWY229HKabelsatz 5.0 Meter für mechanische Verriegelung
433,80 € / Stück* -
HWY232HPlatte für Mech. Verriegelung HW2/4 Festeinbau (Typ 3C) - 1 Platte pro ACB (MI)
207,50 € / Stück* -
HWY233HPlatte für Mech. Verriegelung HW2/4 Einschubt. (Typ 3C) - 1 Platte pro ACB (MI)
207,50 € / Stück* -
HWY236HPlatte für Mech. Verriegelung HW2/4 Festei. (Typ 3S/3Sx) - 1 Platte pro ACB (MI)
207,50 € / Stück* -
HWY237HPlatte für Mech. Verriegelung HW2/4 Einsch. (Typ 3S/3Sx) - 1 Platte pro ACB (MI)
207,50 € / Stück* -
HWY239HVerriegelung Kurbeleinführung offene Tür HW2/4 (RI)
225,00 € / Stück* -
HWY261HSAAdapter für Schloss Verriegelung in Aus - Ronis/Profalux/Kirk HW2/4 (OLK)
12,40 € / Stück* -
HWY265HSABügel für Vorhängeschloss HW2/4 (OLP)
12,40 € / Stück* -
HWY271HSAVerriegelung Typ Ronis für Einschubrahmen HW2/4 (CL)
294,50 € / Stück* -
HWY277HVerwechselungsschutz zw. Einschubrahmen und ACB HW2/4 (WIP)
155,40 € / Stück* -
HWY362HSAEingebaut mit Leermodul Aus-Verriegelungstaste HW2/4
31,50 € / Stück* -
HWY701Zylinderschloss RO Typ 1 - K1L1/L4
71,20 € / Stück* -
HWY702Zylinderschloss RO Typ 2 - K2L2/L4/L5
71,20 € / Stück* -
HWY703Zylinderschloss RO Typ 3 - K3L3/L5
71,20 € / Stück* -
HWY704Zylinderschloss RO Typ 4 - K4L4
71,20 € / Stück* -
HWY705Zylinderschloss RO Typ 5 - K5L5
71,20 € / Stück*
-
HWY246HSAPhasentrennwände 3P HW2 HW4 für Festeinbau (IB)
95,30 € / Stück* -
HWY247HSAPhasentrennwände 4P HW2 HW4 für Festeinbau (IB)
113,80 € / Stück* -
HWY248HSAPhasentrennwände 3P HW2 HW4 für Einschub (IB)
95,30 € / Stück* -
HWY249HSAPhasentrennwände 4P HW2 HW4 für Einschub (IB)
113,80 € / Stück*
-
HWY290HTürflansch HW4 HT für Festeinbau (DF)
211,90 € / Stück* -
HWY291HTürflansch HW4 HT für Einschubtechnik (DF)
211,90 € / Stück*
-
HWY950HKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
8,40 € / Stück* -
HWY950HSAKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
13,50 € / Stück* -
HWY951HKlemmenblock Typ B für (ENCT, Sentinel) 6/6
14,20 € / Stück* -
HWY951HSAKlemmenblock Typ B für (ENCT, Sentinel) 6/6
18,00 € / Stück* -
HWY952HKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,10 € / Stück* -
HWY952HSAKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,30 € / Stück*
-
HWY099HSAKlemmenblockabdeckung HW4 für Festeinbau (TBC)
253,30 € / Stück* -
HWY100HSAKlemmenblockabdeckung HW4 für Einschubtechnik (TBC)
253,30 € / Stück*

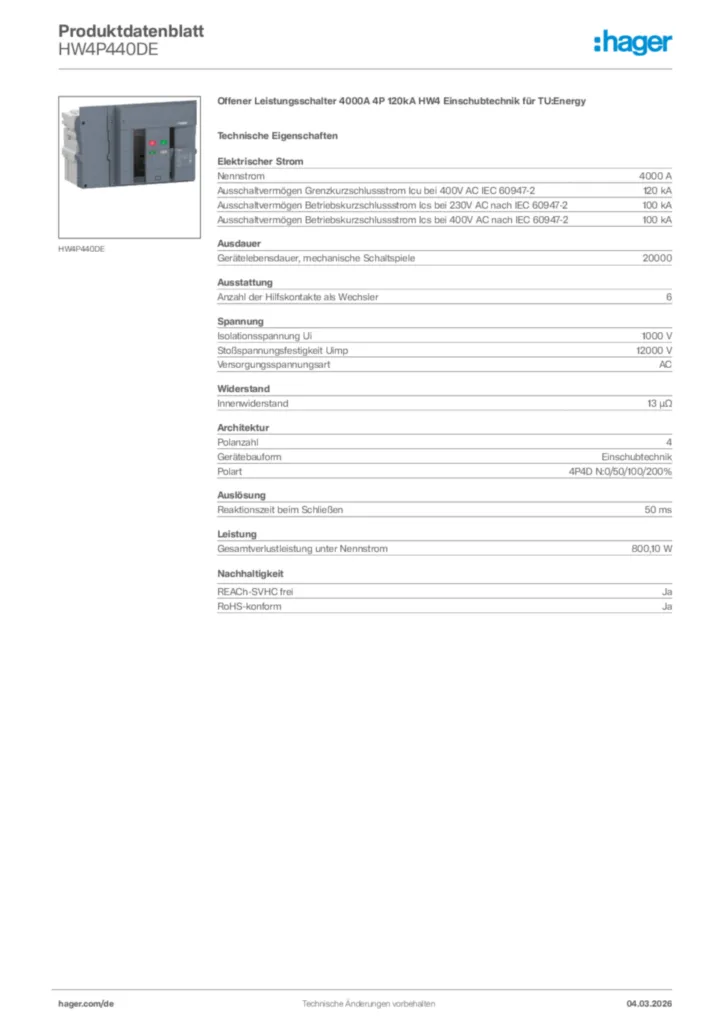

Technische Merkmale
Elektrischer Strom
-
Nennstrom4000 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2120 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2100 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2100 kA
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele20000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler6
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit12000 V
-
VersorgungsspannungsartAC
Widerstand
-
Innenwiderstand13 µΩ
Architektur
-
Polanzahl4
-
GerätebauformEinschubtechnik
-
Polart4P4D N:0/50/100/200%
Auslösung
-
Reaktionszeit beim Schließen50 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom800,10 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HW4P440DE
-
Bedienungsanleitung
QuickInstall-Handbuch
hw+ Offene Leistungsschalter HW4
PDF19,20 MB -
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW2/HW4/HW6
PDF57,62 MB
Sicherheitshinweise
-
PDF159,14 kB -
Produktanhang
Modbus-Tabelle für sentinel Energy
hw+ Leistungsschalter sentinel Energy
XLS378,50 kB -
Endverbraucher Kurzanleitung
Quick start notes
First setting of sentinel Energy trip unit
PDF572,09 kB -
Handbuch
Benutzerhandbuch
hw+ Elektronische Auslöseeinheiten sentinel Energy
PDF16,69 MB
Benutzerhandbuch
hw+ Offene Leistungsschalter HW2 / HW4 / HW6
PDF32,57 MB
Benutzerhandbuch
hw+ Modbus-Kommunikation sentinel Energy
PDF6,20 MB
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Sicherheitsdatenblatt
Leitfaden zur Cybersicherheit
hw+ Leistungsschalter sentinel Energy HW1, HW2 und HW4
PDF1,08 MB -
Handbuch
Benutzerhandbuch
h3+/hw+ Türeinbau-Display HTD210H
PDF6,88 MB -
Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 6. April 2023
PDF490,11 kB
Konformitätserklärung en-GB 2025-03-20
PDF434,43 kB
Konformitätserklärung en-GB 2025-03-20
PDF439,03 kB
UKCA-KONFORMITÄTSERKLÄRUNG
Fassung vom 6. April 2023
PDF472,11 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HW1E306DBOffener Leistungsschalter 630A 3P 66kA HW1 Einschubtechnik für TU: SentinelPreis3.233,70 €/ Stück * -
2
HW1E306DEOffener Leistungsschalter 630A 3P 66kA HW1 Einschubtech. für TU: Sentinel EnergyPreis3.884,00 €/ Stück * -
3
HW1E306FBOffener Leistungsschalter 630A 3P 66kA HW1 Festeinbau für TU: SentinelPreis2.607,70 €/ Stück * -
4
HW1E306FEOffener Leistungsschalter 630A 3P 66kA HW1 Festeinbau für TU: Sentinel EnergyPreis3.244,00 €/ Stück * -
5
HW1E308DBOffener Leistungsschalter 800A 3P 66kA HW1 Einschubtechnik für TU: SentinelPreis3.340,40 €/ Stück *
Ausschreibungstext
Offener Leistungsschalter 4000A 4P 120kA HW4 Einschubtechnik für TU:Energy
Offener Leistungsschalter gemäß EN 60947-2 (DIN VDE 0660, Teil 101) für Anlagenschutz und offener Lasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).
Offene Leistungs-/ Lasttrennschalter hw+ sind geeignet für Wechselstromnetze und einsetzbar zum Schutz von Energieverteilungen, Generatoren und Kabeln. Frontseitig mit elektronischer Auslöseeinheit "sentinel Energy" für Überlast- und Kurzschlussschutz in verschiedenen Auslösekurven. Einfache Konfiguration und Überwachung der Schutzparameter mittels LCD-Display und Bedienfeld. Messfunktion nach IEC 61557-12. Mechanische Wiedereinschaltsperre (deaktivierbar) werkseitig montiert und Neutralleiter-Schutz kann über einen Regler aktiviert werden. Alle hw+ Leistungsschalter mit "sentinel Energy" können mit Kommunikationsmodulen ausgestattet werden, die eine Anbindung an die Protokolle Modbus RTU oder Modbus TCP ermöglichen. Die Rückanschlüsse sind orientierbar. Bemessungsstromanpassung über Modul (Rating Plug) möglich. Verschiedenes Zubehör (mechanisch und elektronisch) stehen für Festeinbau und Einschubtechnik zur Verfügung. Optionale Bedienung und Visualisierung über Smartphone per App möglich.
Angaben zur Umweltvorschriften und Nachhaltigkeit:
Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile).
Nennstrom: 4000 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 120 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 100 kA
Gerätelebensdauer, mechanische Schaltspiele: 20000
Anzahl der Hilfskontakte als Wechsler: 6
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 13 µΩ
Polanzahl: 4
Polart: 4P4D N:0/50/100/200%
Reaktionszeit beim Schließen: 50 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW4P440DE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Offener Leistungsschalter gemäß EN 60947-2 (DIN VDE 0660, Teil 101) für Anlagenschutz und offener Lasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).
Offene Leistungs-/ Lasttrennschalter hw+ sind geeignet für Wechselstromnetze und einsetzbar zum Schutz von Energieverteilungen, Generatoren und Kabeln. Frontseitig mit elektronischer Auslöseeinheit "sentinel Energy" für Überlast- und Kurzschlussschutz in verschiedenen Auslösekurven. Einfache Konfiguration und Überwachung der Schutzparameter mittels LCD-Display und Bedienfeld. Messfunktion nach IEC 61557-12. Mechanische Wiedereinschaltsperre (deaktivierbar) werkseitig montiert und Neutralleiter-Schutz kann über einen Regler aktiviert werden. Alle hw+ Leistungsschalter mit "sentinel Energy" können mit Kommunikationsmodulen ausgestattet werden, die eine Anbindung an die Protokolle Modbus RTU oder Modbus TCP ermöglichen. Die Rückanschlüsse sind orientierbar. Bemessungsstromanpassung über Modul (Rating Plug) möglich. Verschiedenes Zubehör (mechanisch und elektronisch) stehen für Festeinbau und Einschubtechnik zur Verfügung. Optionale Bedienung und Visualisierung über Smartphone per App möglich.
Angaben zur Umweltvorschriften und Nachhaltigkeit:
Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile).
Nennstrom: 4000 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 120 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 100 kA
Gerätelebensdauer, mechanische Schaltspiele: 20000
Anzahl der Hilfskontakte als Wechsler: 6
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 13 µΩ
Polanzahl: 4
Polart: 4P4D N:0/50/100/200%
Reaktionszeit beim Schließen: 50 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW4P440DE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
