Einschubrahmen 4P HW4 (CHA), Leistungsschalter-Gehäuse HW4C4PH
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 3 Produkte verfügbar -
Gerätestecker 2 Produkte verfügbar -
Verriegelungsfunktionen 20 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 14 Produkte verfügbar
Optionales Zubehör
Passend zu
Technische Merkmale
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12000 V
-
Überspannungskategorie gemäß IEC 60947-12
-
Bemessungsstrom IN4000 A
-
Polart4P
-
Sammelschienenmontage möglichJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HW4C4PH
-
Produktdatenblatt

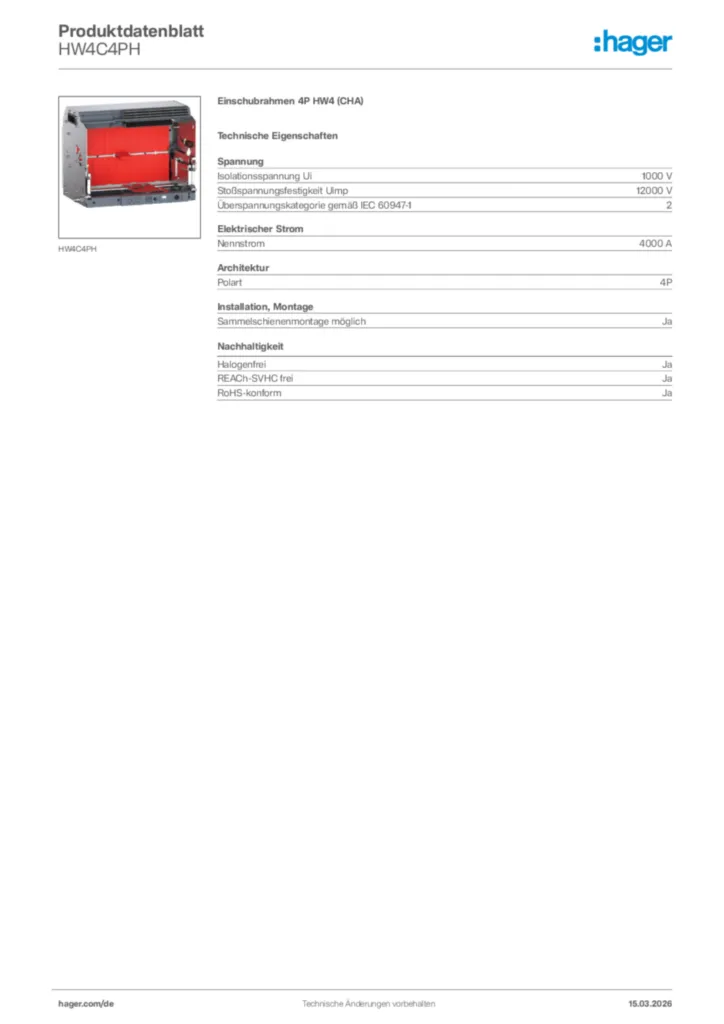

Hager Produktdatenblatt HW4C4PH
Einschubrahmen 4P HW4 (CHA)
PDF -
Bedienungsanleitung
Benutzerleitfaden für die Instandhaltung
hw+ Offener Leistungschalter HW2 / HW4
PDF261,15 MB
Handbuch zur Fehlerbehebung
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF17,01 MB
QuickInstall-Handbuch
hw+ Offene Leistungsschalter HW4
PDF19,20 MB -
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW2/HW4/HW6
PDF57,64 MB
Sicherheitshinweise
-
PDF159,14 kB -
Handbuch
Benutzerhandbuch
hw+ Offene Leistungsschalter HW2 / HW4 / HW6
PDF32,57 MB
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF58,02 MB -
Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 6. April 2023
PDF490,11 kB
Konformitätserklärung en-GB 2025-08-06
PDF440,55 kB
Konformitätserklärung en-US 2026-07-15
PDF346,03 kB
UKCA-KONFORMITÄTSERKLÄRUNG
Fassung vom 6. April 2023
PDF472,11 kB
Ausschreibungstext
Einschubrahmen (CHA) für Einschubtechnik. Verfügbar in 3pol und 4pol-Ausführung. Die Schutzabdeckungen werden werkseitig an jedem Einschubrahmen hw+ angebracht.
Die oberen und unteren Schutzabdeckungen funktionieren unabhängig voneinander und können separat mit einem Vorhängeschloss verriegelt werden. Die Vorhängeschlösser blockieren die Schutzabdeckungen in der geschlossenen Stellung und verhindern das Einfahren. Je Schutzabdeckung kann bis zu drei Vorhängeschlösser installiert werden. 1 bis 3 Vorhängeschlösser Ø 5 - Ø 8 mm (nicht im Lieferumfang enthalten). Die Position des Leistungsschalters im Einschubrahmen wird mit der Positionsanzeige auf der Frontseite angezeigt.
Der Wechsel von einer Position in die andere wird mittels einer in den Einschubrahmen einzuführenden Kurbel vorgenommen. Das Einführen dieser Kurbel lässt sich durch Verriegelungssysteme schützen. Vor jedem Wechsel von einer Stellung in die andere muss die Lasche zur Positionsverriegelung und Quittierung gedrückt werden. Jeder Einschubrahmen besitzt 2 Führungsschienen, diese eine sichere und einfache Entnahme/Einführung des Leistungsschalters aus/in den Einschubrahmen gewährleistet.
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Überspannungskategorie gemäß IEC 60947-1: 2
Bemessungsstrom IN: 4000 A
Polart: 4P
Sammelschienenmontage möglich: Ja
Fabrikat: Hager oder gleichwertig
Artikel: HW4C4PH
gewähltes Fabrikat/Typ: ______________________
liefern, montieren und betriebsfertig anschließen.
