NHS-Lasttrenner weber.silas DIN2 690VAC 400A Aufbau/Profile Abgang oben/unten S2
NH-Sicherungs-Lasttrenner Hager Silas S1…3, für Montage auf Montageplatten oder Schienen, 3L schaltbar, 690 V, I(k) = 50 kA, Kontakte Cu versilbert, DIN 2, Anschlussschraube M10, 210×130×306 mm
EAN-Nr.
7611919124379
E-nr.
850 452 006
VPE
1 Stück
Rabattgruppe
23
Preis*
291.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar -
Stromwandler 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 7 Produkte verfügbar -
Sammelschienenadapter 1 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar
Optionales Zubehör
-
LNH2250M
NH-Sicherungseinsatz NH2C gG AC500V 250A Kombi-Melder mit Metall-Grifflasche
19.90 CHF / Stück* -
LNH2315MNH-Sicherungseinsatz NH2 gG AC500V 315A Kombi-Melder mit Metall-Grifflasche
22.65 CHF / Stück* -
LNH2400MNH-Sicherungseinsatz NH2 gG 500V 400A Kombi-Melder Grifflasche spannungsführend
22.65 CHF / Stück*
-
LZ152
Prismenklemmensatz LT 3-polig für NH2-Trenner für Cu/Al-Leiter 120-240mm², 3 St.
93.90 CHF / Stück* -

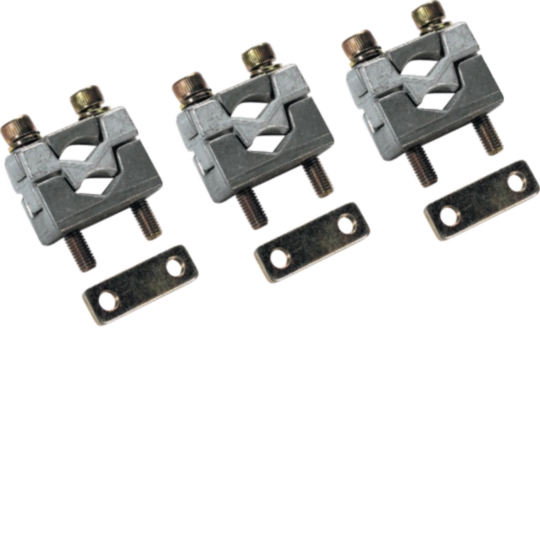

S-2ADPrismenanschluss SILAS Gr.2 2x 70-120mm² für 2 Cu- oder 2 Alu- Leiter
27.20 CHF / Stück* -

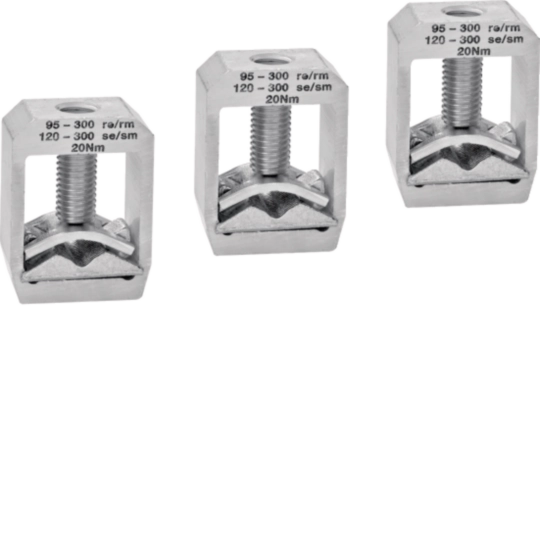

S-R300Rahmenklemmen SILAS Gr.2/3 für CU und Alu Leiter max. 300mm²
37.40 CHF / Stück*
-
250K1
Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
51.80 CHF / Stück* -
400K1Stromwandler für LT NH00-3 400/5A 3.75VA Klasse 1
51.80 CHF / Stück*
-

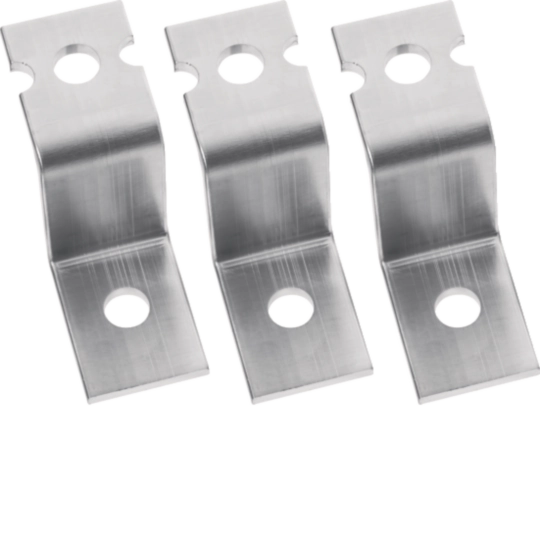

S-2AV
Anschlussverlängerung Gr.2 M10 für Einbautiefe 32mm von SILAS Gr. 1-3
30.20 CHF / Stück* -

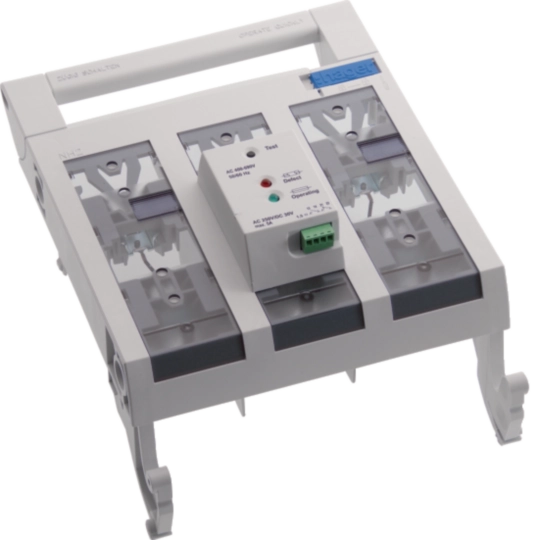

S-2SUSchaltdeckel komplett DIN Gr. 2 400A mit elektronischer Sicherungsüberwachung
315.00 CHF / Stück* -

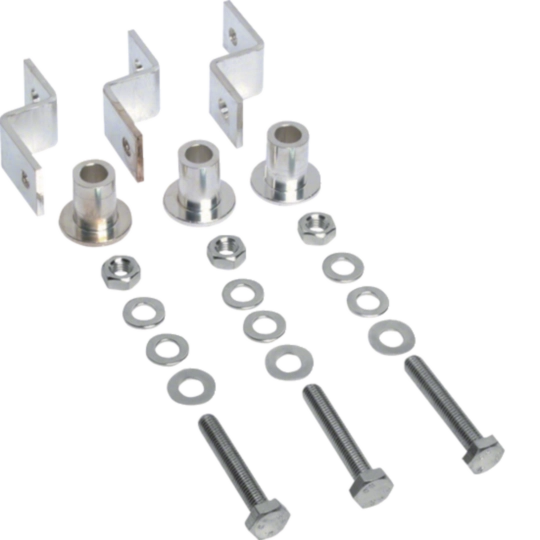

S-2SWBBausatz für Stromwandlereinbau SILAS Gr.2, komplett ohne Stromwandler
90.10 CHF / Stück* -
S-HSNachrüstsatz SILAS Gr.1-3 für Schaltkategorie AC-23B 690 V
11.00 CHF / Stück* -
S-UAPAbstützprofil SILAS Gr.1-3 für Sicherungslastrennschalter, seitlich aufrastbar
5.55 CHF / Stück* -

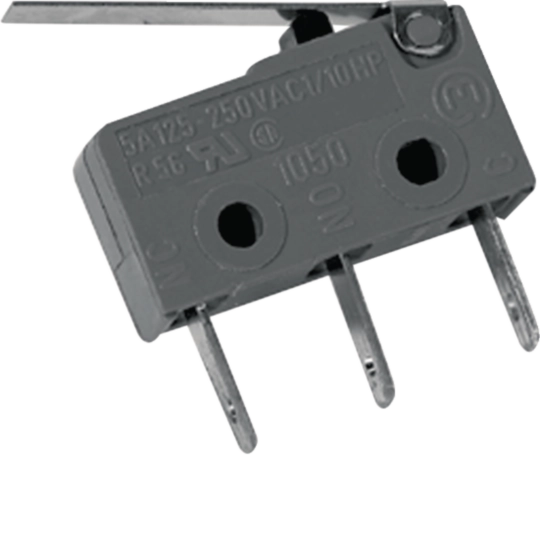

S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
12.55 CHF / Stück* -
V-AT12Anschlussteil zu Grösse 1-3 63mm
12.85 CHF / Set*
-

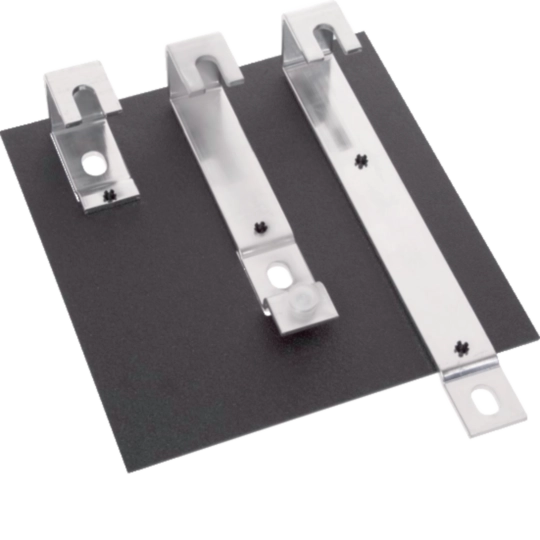

S-S2A
Sammelschienenadapter für SILAS Gr. 2 für 100mm Sammelschienensysteme
128.50 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094715,20 kA
Sicherung
-
SicherungsgrösseNH2
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 240 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 240 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Montage aufMontageplatte
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom24,50 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
Sicherheit
-
Schutzart IPIP3X
Abmessungen
-
Höhe306 mm
-
Breite210 mm
-
Tiefe130 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild S2
-
Product datasheet
Hager Produktdatenblatt S2
Sicherungslasttrennschalter SILAS Gr. DIN2 400A mit Schraubanschluss M10
PDF -

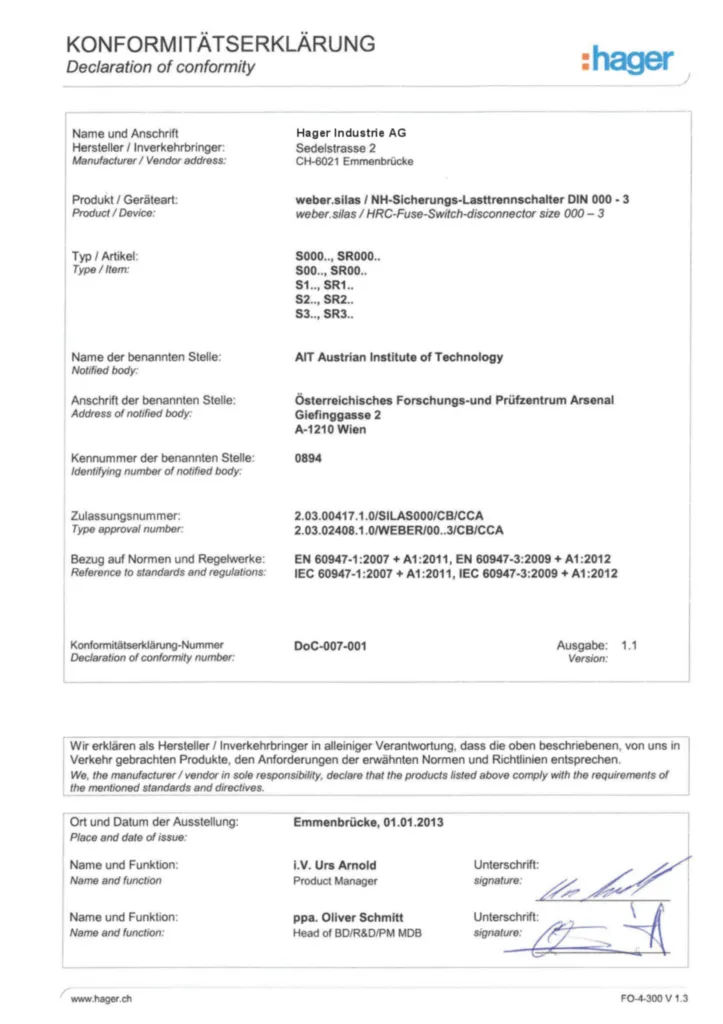

Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-07-21
PDF700,01 kB
Zertifikat für S0xx, S1xx, S2xx, S3xx, SRxx - Sicherungslastrrennschalter (DE, Stand: 04.2016)
Konformitätserklärung International 2019-01-07
PDF669,08 kB
